HTC One M8智能手机外观结构数模

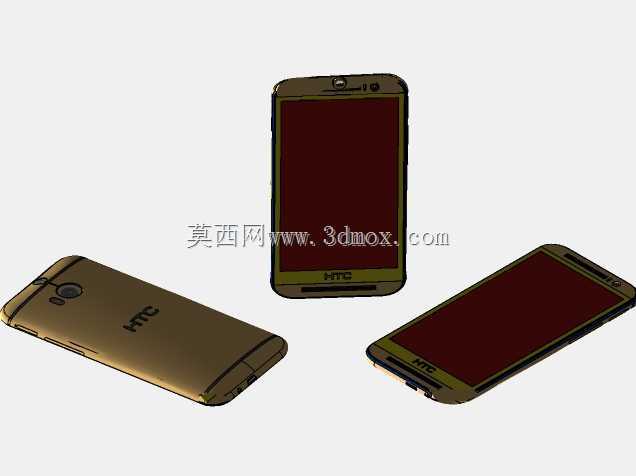

　　这套数模围绕经典直板触屏智能手机的整机外观与内部装配边界展开，建模时先从整机握持轮廓入手，把前玻璃面板、金属中框、背部弧面壳体、顶部听筒区域、底部扬声器开孔以及侧边按键的相对位置逐一锁定。做消费电子类结构时，最容易忽略的是厚度方向的连续变化：该机背部并非简单平面，而是向四周边缘缓慢收薄，因此曲面不能只用单次拉伸处理，需要沿长轴和短轴分别控制截面曲率，保证手掌贴合区域没有突兀棱线。

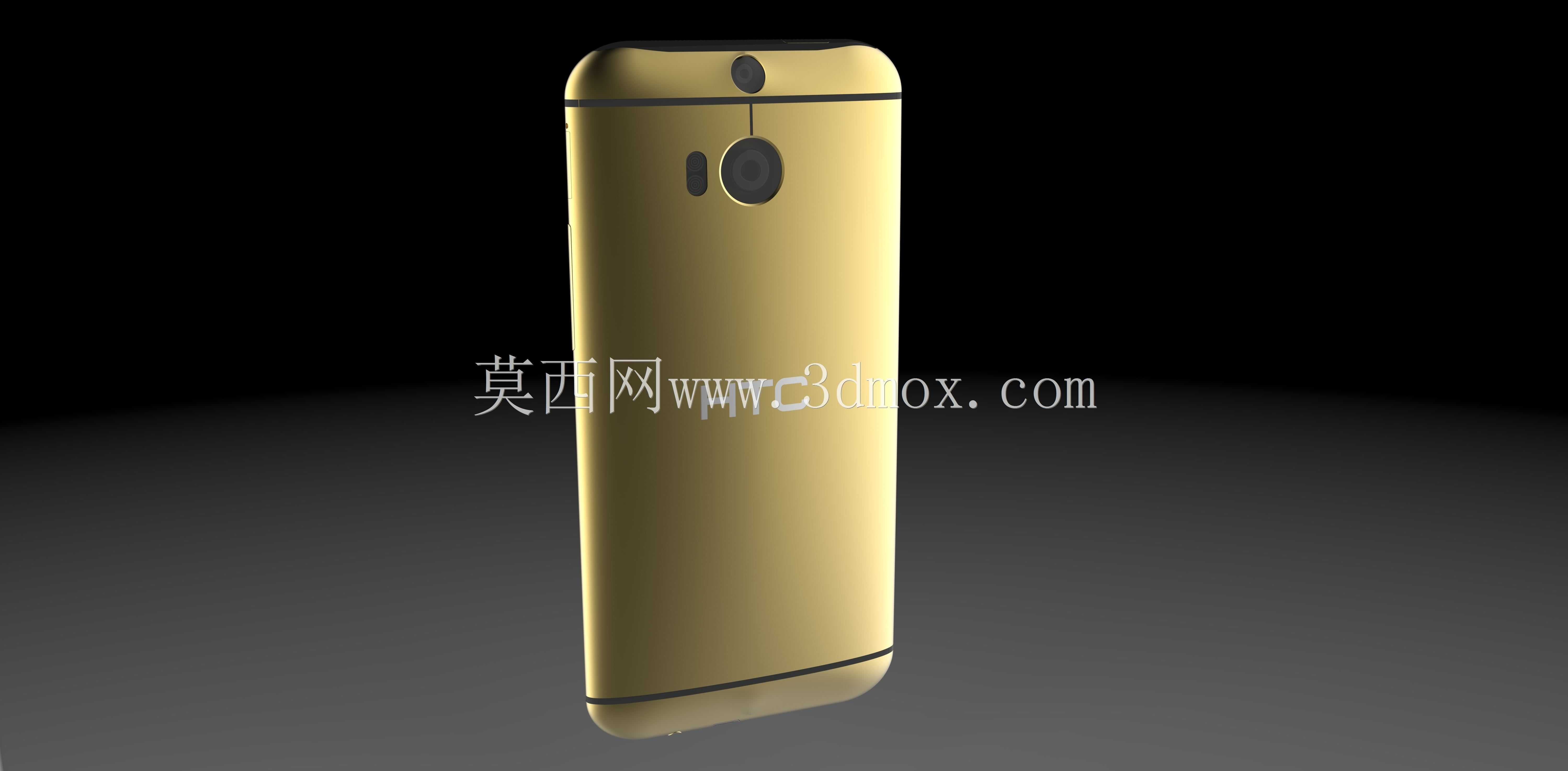

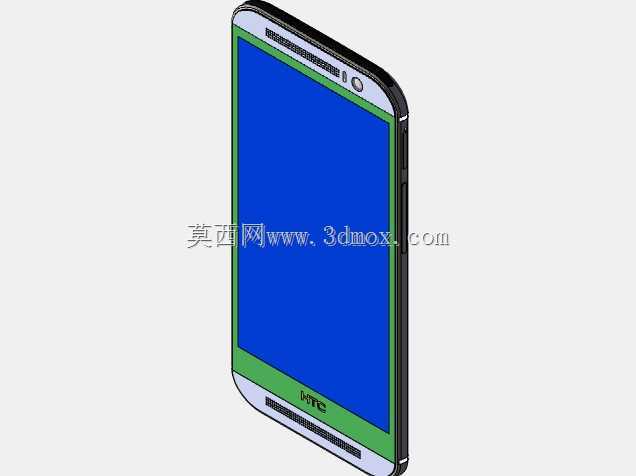

　　从实际用途看，这类手持通讯终端既要承载屏幕显示、通话拾音、外放发声、侧边按键操作等功能，也要在有限空间内安排摄像头、传感器、闪光灯和天线溢出区域。数模中正面屏幕占据绝大部分面积，上方预留听筒长槽、前置镜头小圆孔和感应器件窗口，下方保留品牌标识区与扬声器格栅；背部摄像头区域需要单独做出凸台，因为镜头模组本身会高出背板，若不控制凸起高度和过渡圆角，整机平放时会出现明显翘动。侧边则布置音量调节键和电源键，按键与中框之间的间隙要在模型里体现出来，不能把按键和机身做成一个实体，否则后续做装配干涉检查时失去意义。

　　设计思路上，手机结构不同于大型机架，尺寸链集中在毫米级。屏幕黑边、前面板装饰圈、金属边框倒角、后盖分型线都要同步表达，因为这些特征直接决定外观观感。前玻璃与中框衔接处采用窄边过渡，边框外侧做倒角亮面处理，既降低跌落时的应力集中，也减少手持割手感。背部壳体向边缘收拢后，内部可利用空间并不是规则长方体，电池、主板、摄像头支架和扬声器腔都要顺着弧面排布，因此外观模型虽然不直接包含全部电路板，却必须把内腔最大包络预留清楚。

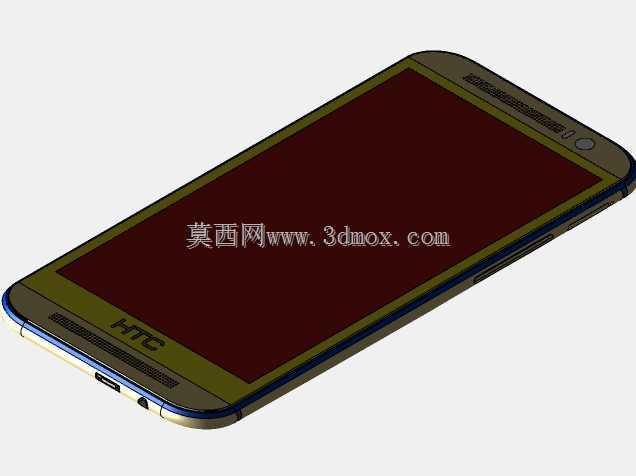

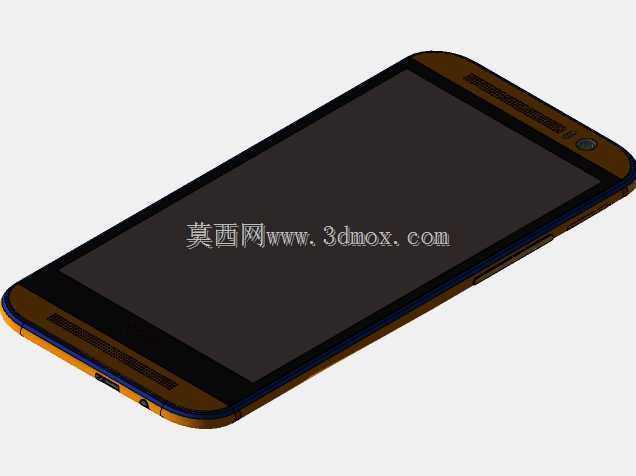

　　外形边界方面，整机为竖向长方形手持比例，长宽关系服务于单手握持和屏幕显示，厚度在中部保持主体堆叠空间，在侧边逐渐减薄。前端面的屏幕可视区、听筒槽和传感孔位置需要与主板器件坐标对应；底部开孔区不能只做装饰纹理，格栅孔的宽度、间距和壁厚要反映出声通道的防护与通透平衡。背部镜头、闪光灯和辅助感应窗口集中在上部区域，凸台周围的曲面过渡要连续，避免后期渲染或数控加工时出现褶皱面。

　　在工程应用中，这类模型可用于消费电子外观评审、保护套适配、展示工装设计、装配教学以及曲面建模练习。做保护套或周边夹具时，重点参考的是外轮廓最大尺寸、侧边按键位置、镜头凸台高度和背部弧面；若按平板背部处理，护套会在中部悬空或边缘压不紧。做展示支架时，则要结合整机重心和侧边厚度，支撑面不能压到按键，也不能遮挡底部扬声器。模型把屏幕、边框、后盖、按键和开孔分区建出，能够在剖切、干涉检查和外观方案对比时提供清晰的结构依据，而不是仅停留在静态外形展示。
