无人机机载外置无线信号接收终端

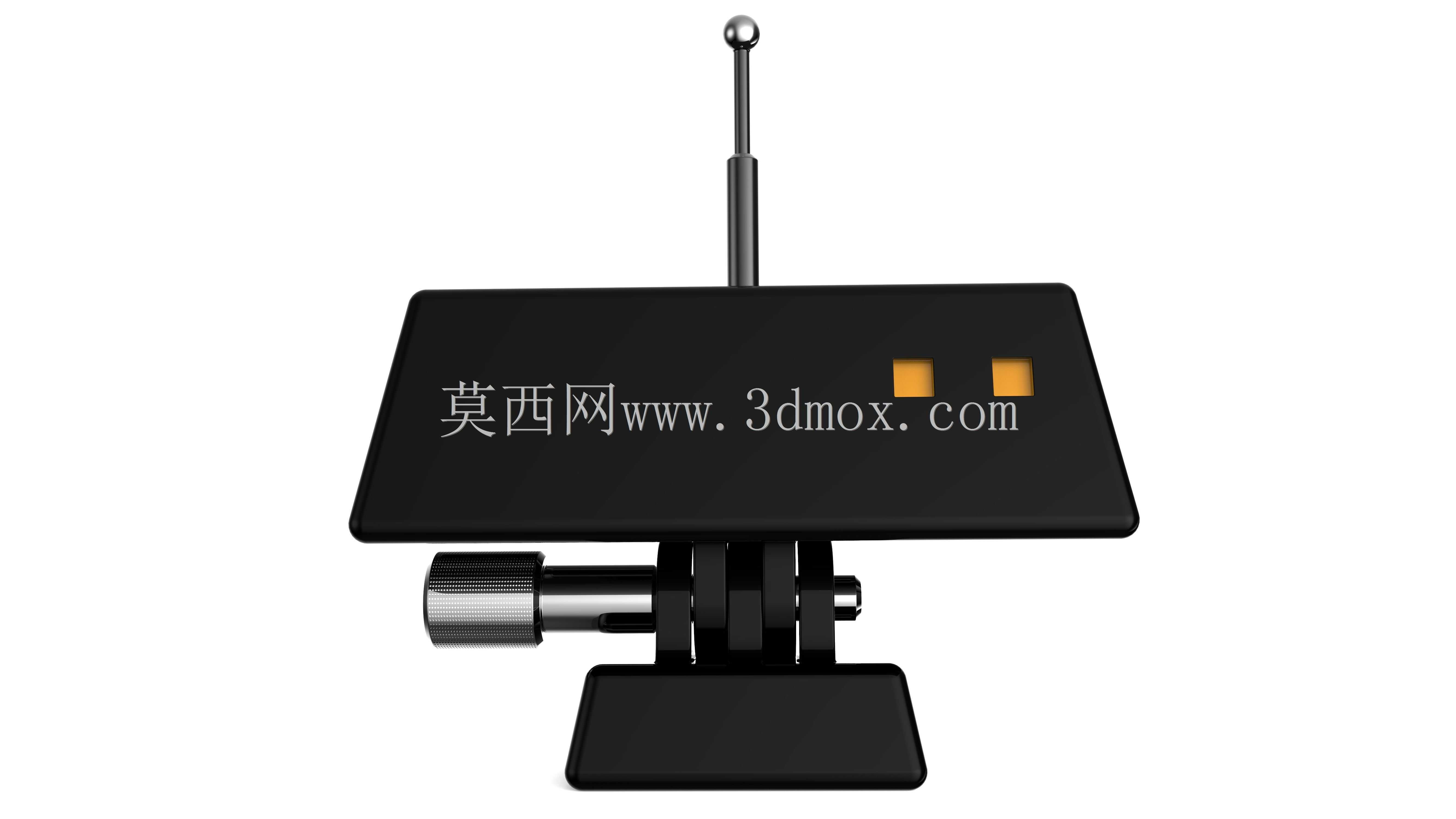

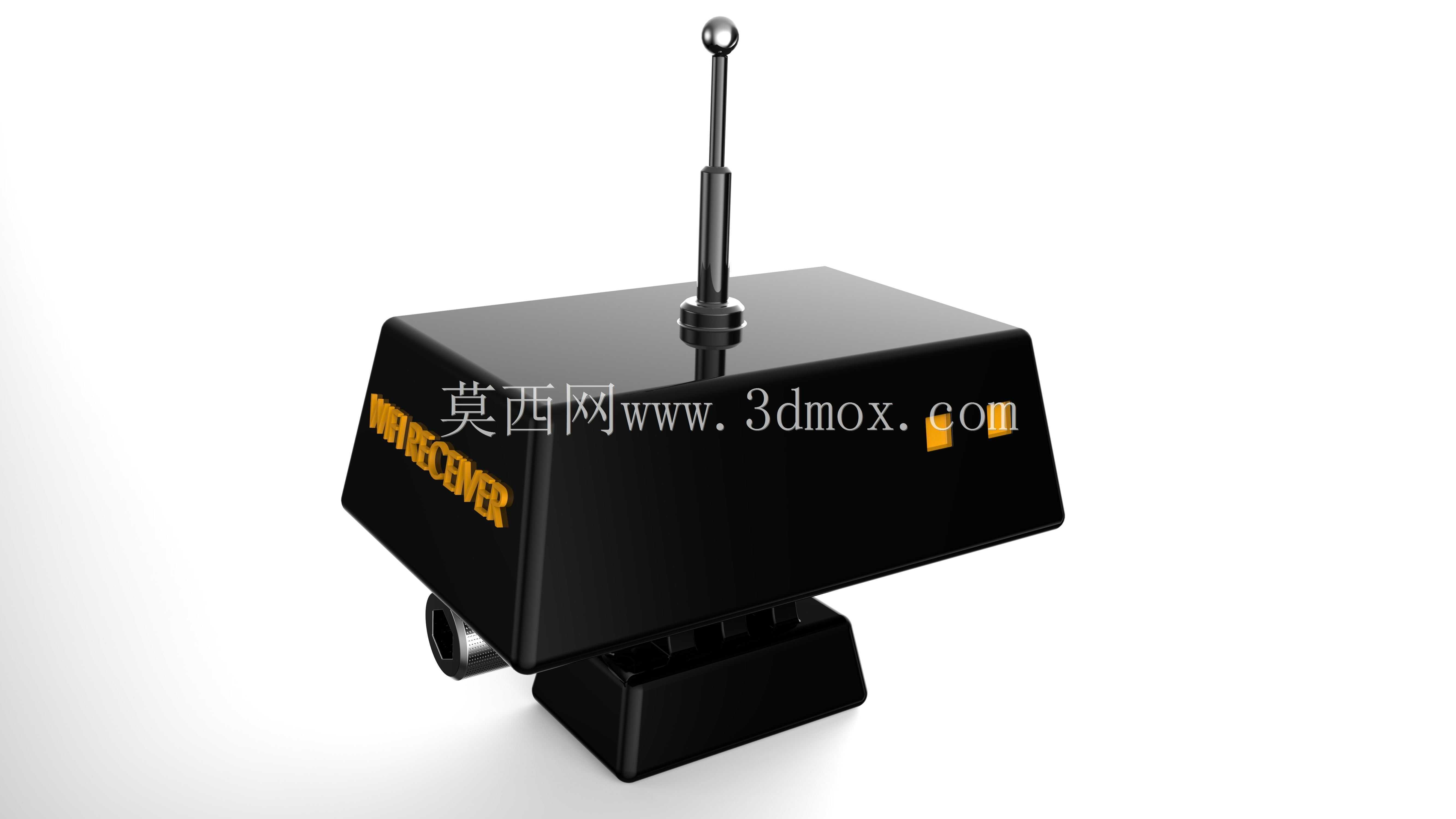

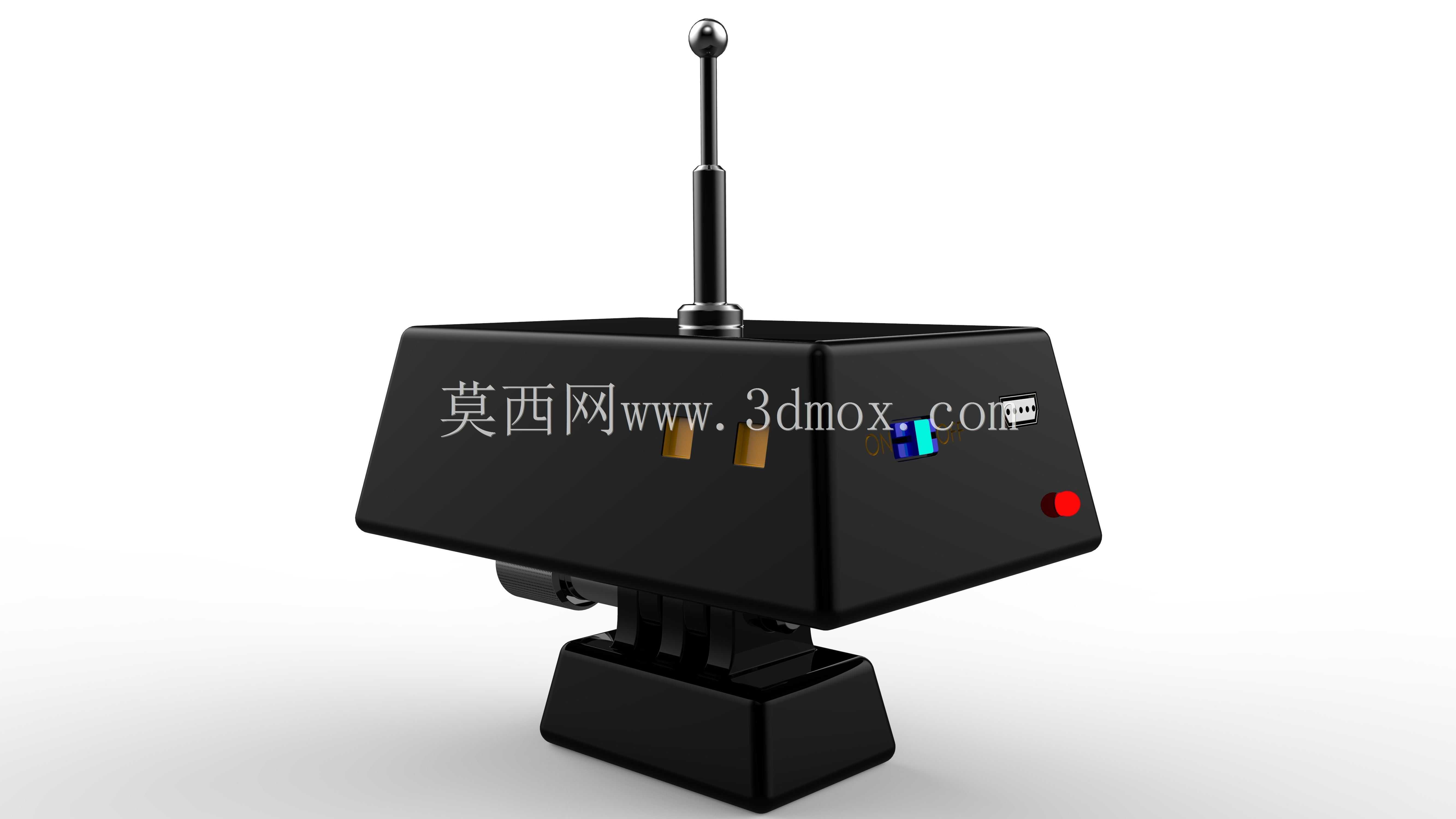

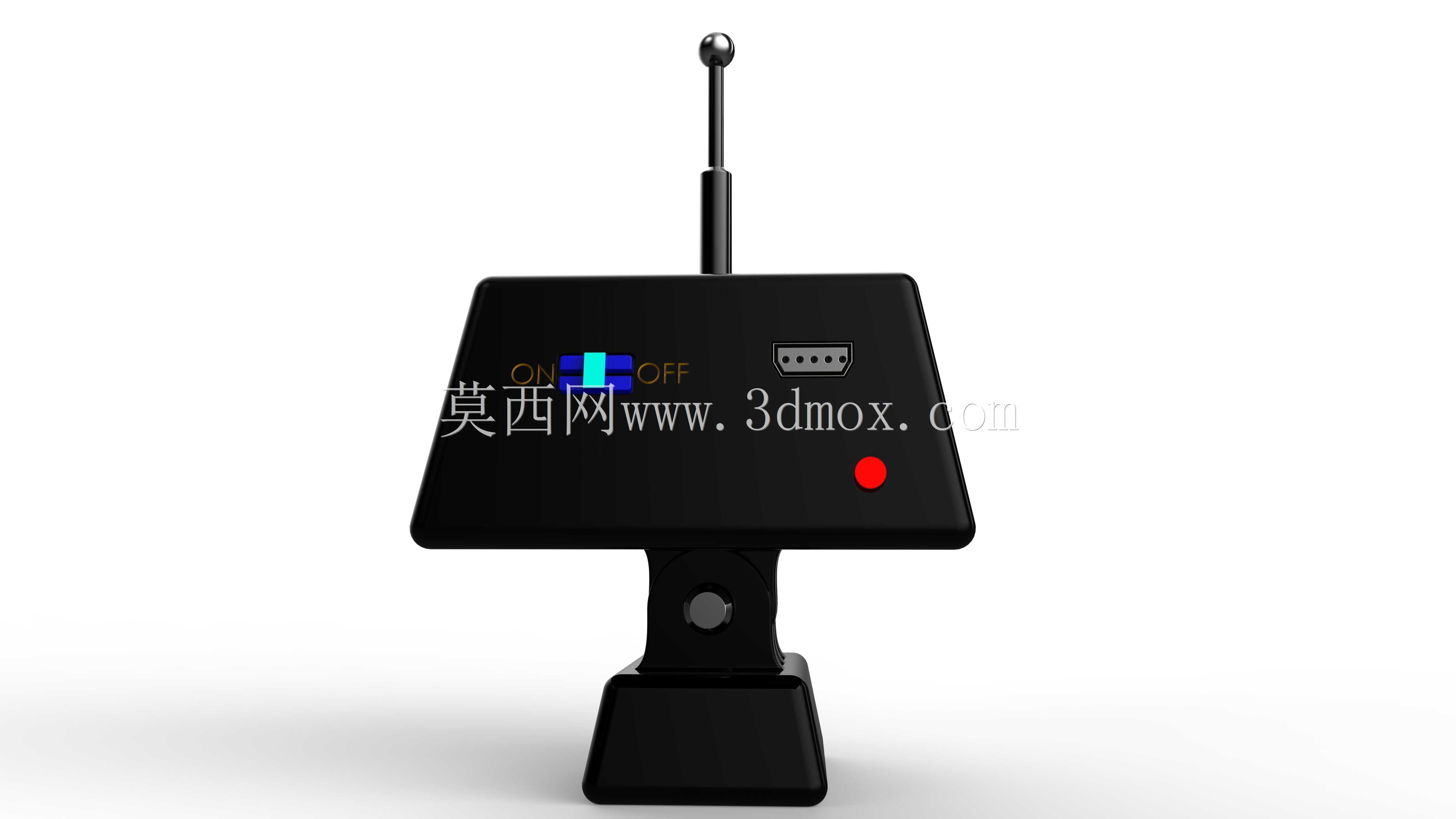

　　这套外置无线接收终端的结构方案，最初是围绕小型多旋翼无人机的机载通讯链路需求展开的，核心目标是在机身有限的挂载空间内，把射频接收、状态指示、对外接口和安装基座整合为一个独立可拆装的功能模块，避免接收机零散布线带来的干扰与维护麻烦。整机主体采用近似长方体的封闭盒体作为承载骨架，所有电路板、接插件和配重都收纳在盒腔内部，外壳侧壁预留了不同功能的开孔：一侧布置两个并排的矩形外接端口，用于连接飞控串口或图传扩展模块；相邻位置嵌入了蓝绿双色状态指示灯，通电后可直观反馈链路连接、信号锁定与数据传输状态；端部设置一枚醒目的红色圆形按键，用于对频配对或快速复位操作。盒体顶面居中伸出一根细长杆状全向天线，天线根部通过金属转接座与外壳固定，

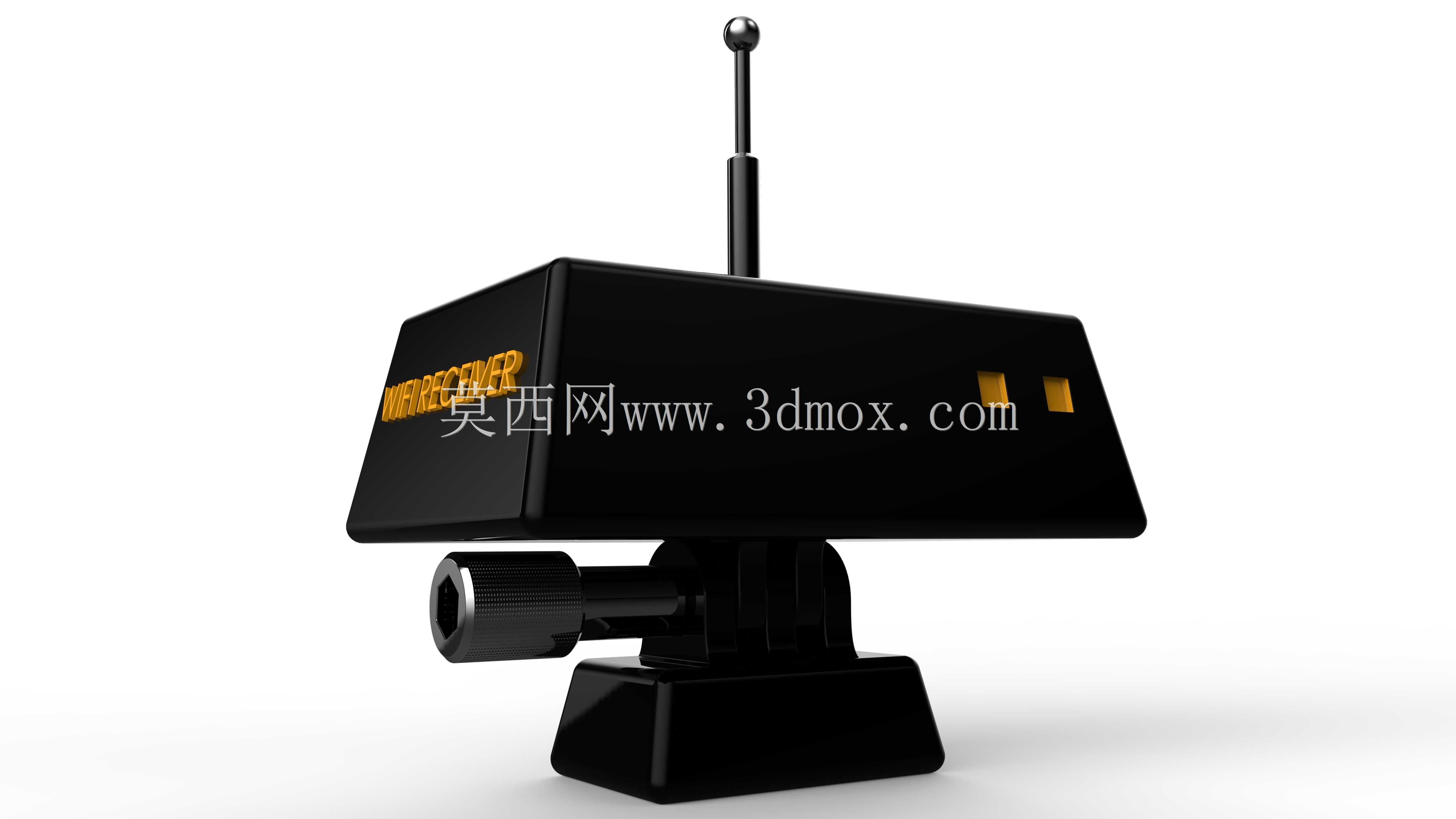

　　既保证射频信号的竖直极化方向，也让天线在轻微磕碰时具备一定的缓冲余量；天线整体高度明显高于盒体，安装后要重点核对它与相邻桨叶、机臂的运动包络，防止飞行振动下出现干涉。底部没有采用简单的平面粘贴方式，而是设计了带收腰过渡的梯形安装座，座体与盒体之间形成层次分明的支撑结构，这种造型一方面增大了与机身挂载板的接触面积，便于通过螺钉或卡扣固定在无人机顶板上，另一方面让盒体底面与机身表面留出间隙，方便走线并减少机身振动直接传递到电路板。从安装边界来看，盒体长度方向需要容纳接口与指示灯的排布，宽度方向控制在不跨越相邻机臂的范围内，高度则由天线决定；实际装机时应让天线顶端处于螺旋桨旋转平面以下或保持安全距离，同时避免金属机架遮挡天线辐射方向。

　　结构设计上，外壳棱边做了小角度倒角处理，减少应力集中，也降低飞行中尖锐边缘带来的风阻噪声；内部可按接口位置规划电路板固定柱，使端口、指示灯、按键与外壳开孔一一对齐，装配后不会出现歪斜或卡滞。该接收终端的应用场景并不局限于无人机，在地面遥控站、移动机器人、小型无人车等需要稳定无线链路的设备上，同样可以作为独立通讯节点使用；其盒式集成形态便于快速更换，维修时只需断开底部安装点和侧面线缆，即可整体拆下。工程建模过程中需要重点处理天线根部的同轴连接关系、按键与壳体的配合间隙、指示灯导光件的透光路径，以及安装座与机身挂载孔的对位公差；外壳壁厚要兼顾轻量化和抗振要求，过薄会在飞行振动下产生共振，过厚则增加不必要的起飞重量。整体方案把射频接收功能、人机指示元件和机械安装接口集中在一个紧凑模块内，使通讯链路在无人机平台上的布置更加规整，也为后续不同频段天线或不同接口类型的改型预留了结构空间。
