兰博基尼跑车制动轮毂总成结构设计

　　这套轮端总成的建模工作，是在超跑整车底盘项目推进到行走系统匹配阶段完成的，区别于早期仅完成轮辐外观曲面的初版方案，本次把制动盘、浮动连接结构、对置活塞卡钳、轮毂轴承座、轮辋内腔以及装配轮胎全部做了实体化还原，所有配合面都按照实际装车的装配关系搭建，不再是单纯的外观展示件。

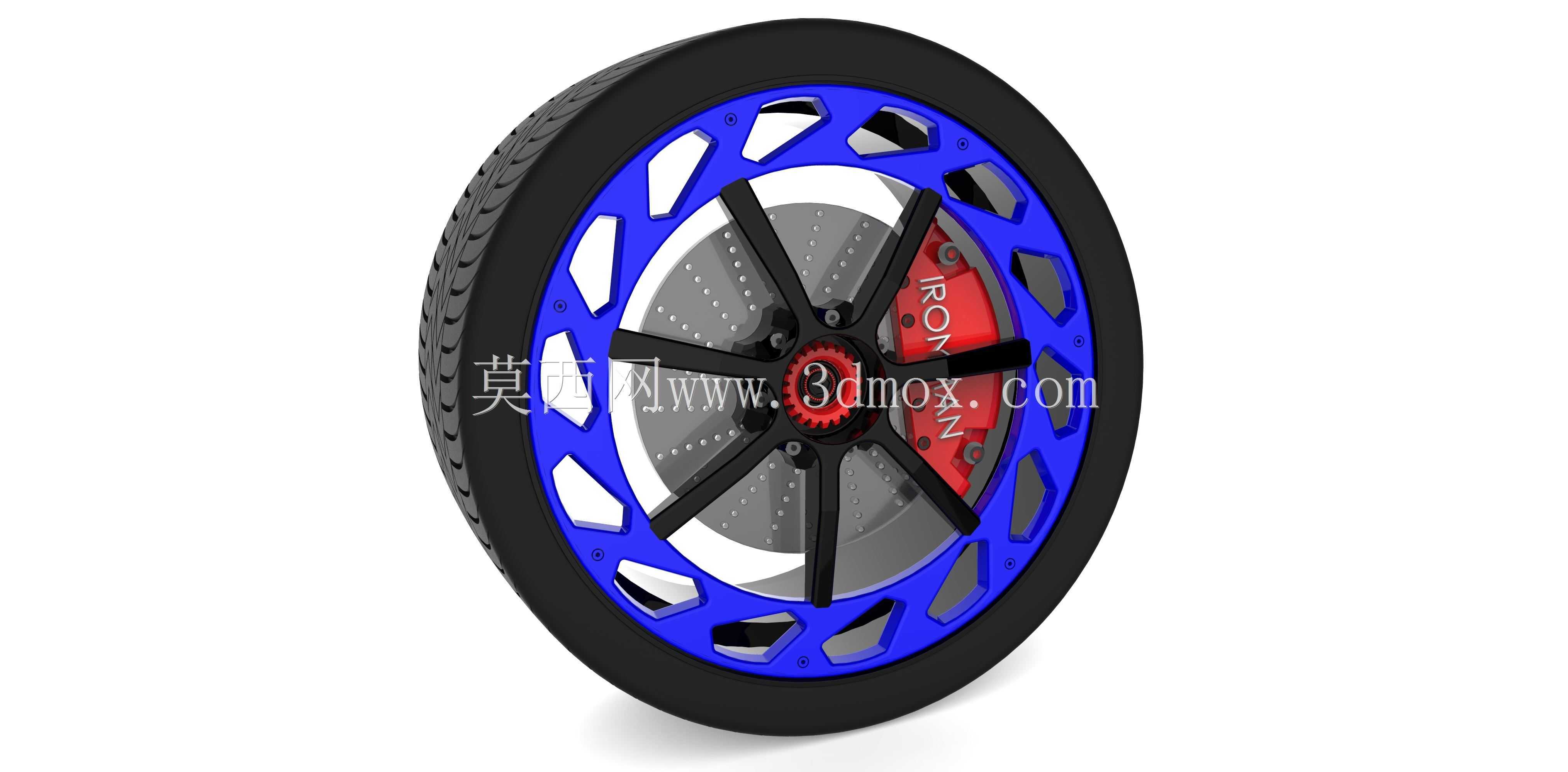

　　从实际装车场景来看，这类大尺寸镂空轮毂多用于高性能乘用车的轮端布置，轮辋内部的径向空间首先要容纳制动系统的全部运动件：通风制动盘的摩擦环厚度、盘帽与轮毂轴头的对接止口、卡钳本体在转向节上的安装点位，都需要在轮辐造型冻结前完成干涉校核。图中蓝色轮辋采用大开口多边形镂空设计，并非仅为视觉效果服务——镂空窗口的宽度、辐条之间的通流面积，直接决定制动过程中卡钳与摩擦片的散热进风量，赛道持续重刹工况下，气流可以从轮辐正面冲入轮腔，带走制动盘表面的摩擦热量，再从轮辋侧方的导流间隙排出，避免制动液因高温出现气阻。

　　结构设计层面，制动盘采用双层通风腔结构，两层摩擦盘面之间布置径向导流筋，车轮转动时离心力会把盘心处的热空气沿导流筋向外甩出，形成持续的泵风效应。卡钳选用对置多活塞固定式结构，本体跨夹在制动盘两侧，摩擦片完全覆盖制动盘的有效摩擦半径；卡钳上的安装耳座需要对准转向节的对应螺纹孔，建模时预留了螺栓穿装的操作空间，保证装配时套筒可以伸入轮辐窗口完成扭矩紧固。红色卡钳本体上的标识区域做了凸起特征处理，对应实际铸件的表面刻印工艺，卡钳内侧还预留了放气螺钉、制动油道接口的位置，轮端跳动时卡钳与轮辐内表面、轮胎胎圈部位全程保留安全间隙，不会在转向极限行程或者悬架上下跳动时发生剐蹭。

　　轮辐本身采用多辐条放射式布局，五组主辐条从中心轮毂安装座向外延伸连接蓝色轮辋环体，辐条截面做了变厚度设计：靠近中心轴头的位置承受的弯曲力矩更大，截面厚度相应增加，靠近轮辋处载荷分散，壁厚适当收窄，在保证轮圈径向刚度、侧向抗冲击能力的前提下控制非簧载质量。中心区域设置了轮毂轴承的安装法兰，螺栓孔的分度圆直径、中心定位孔的尺寸都按照乘用车轴头的通用匹配边界设定，轮胎部分还原了低扁平比性能胎的胎面花纹、胎侧轮廓以及胎圈与轮辋的配合台阶，轮胎充气后的外直径、轮距方向的突出量都可以直接导入整车总装模型，校核轮眉与轮胎的运动包络间隙。

　　在整车开发流程里，这套轮端数模可以直接对接多体动力学仿真，输入轮心冲击载荷、制动扭矩参数后，可校核辐条的应力分布、卡钳支架的变形量；镂空窗口的排布角度也经过调整，保证车辆直线行驶与转弯时，不同转向角度下都有足够气流穿过轮腔，不会出现辐条完全遮挡卡钳进风通道的情况。装配逻辑上，轮胎先压装到轮辋上形成车轮总成，制动盘通过浮动螺栓固定在轮毂轴头，卡钳固定在转向节支架后，车轮整体从外侧套入轴头，再通过轮毂锁紧螺母完成固定，整个装配路径没有卡滞点，所有零件的拆装顺序都符合维修工艺要求，后期更换摩擦片、拆卸制动盘时不需要整体拆解轮辋，仅通过轮辐的镂空窗口即可完成卡钳螺栓的操作，完全满足高性能车型的赛道使用与日常维护需求。
