无人机机载摄像头可调夹持固定支架

　　这套夹持固定结构主要服务于小型多旋翼无人机的机载视觉单元安装场景，在航测巡检、低空航拍、场地侦察、农林植保辅助观测等工况里，飞手往往需要根据任务需求快速更换不同尺寸的摄像模块，或是在机架有限的挂载空间内调整镜头朝向，常规一体式粘接或螺接支座很难兼顾拆装效率与姿态稳定性，该支架正是针对这类实际使用痛点完成的结构设计。

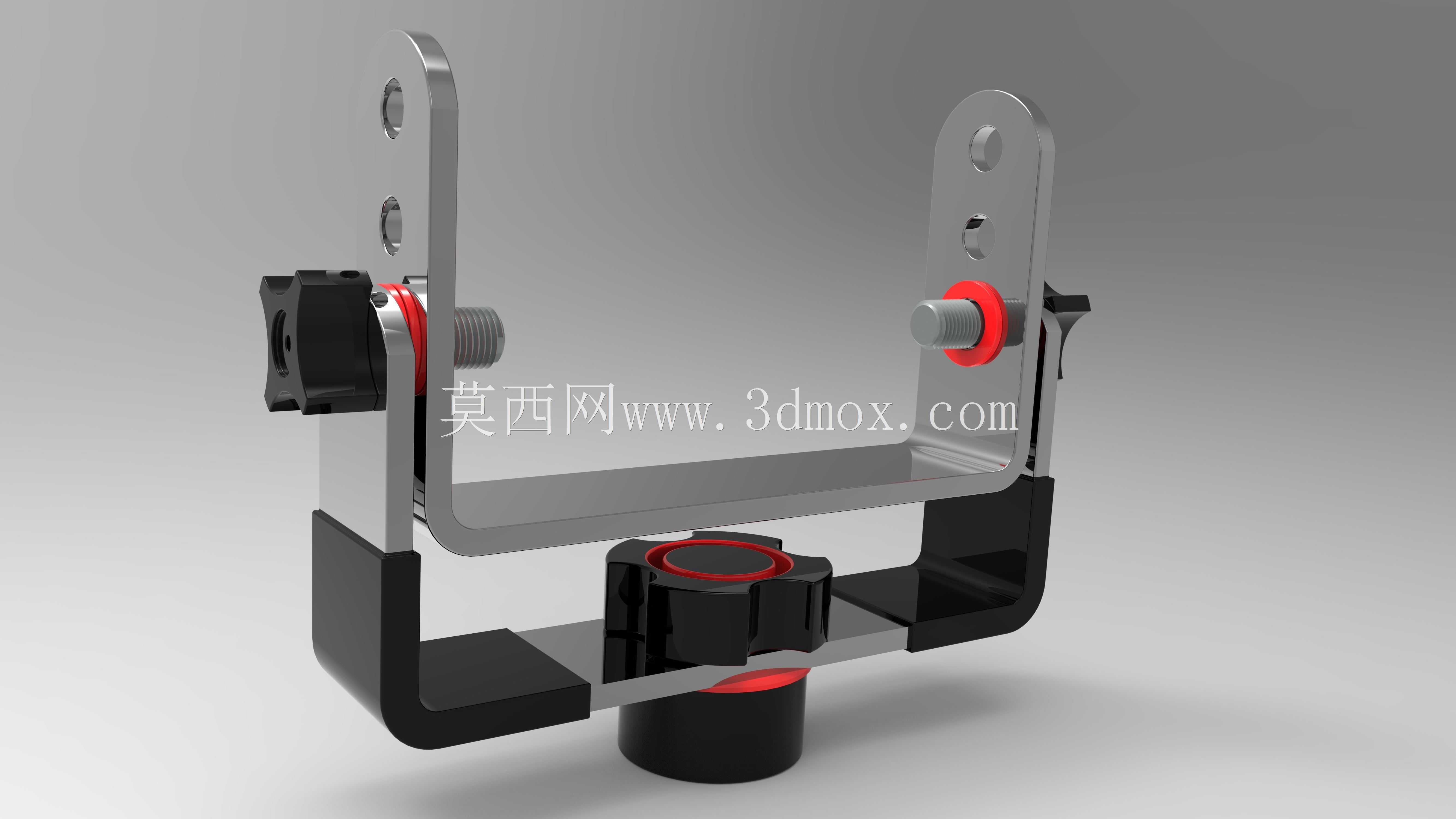

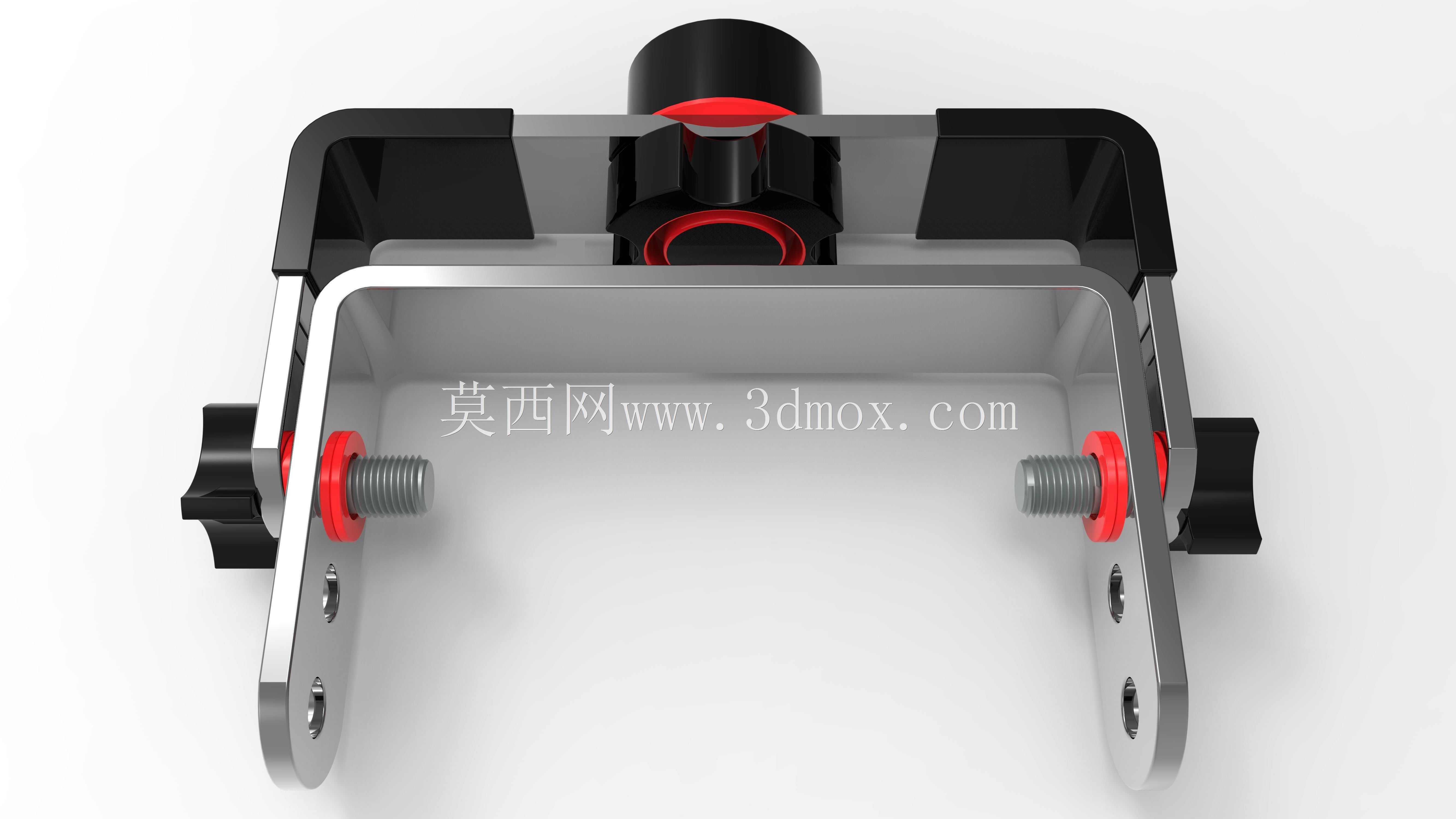

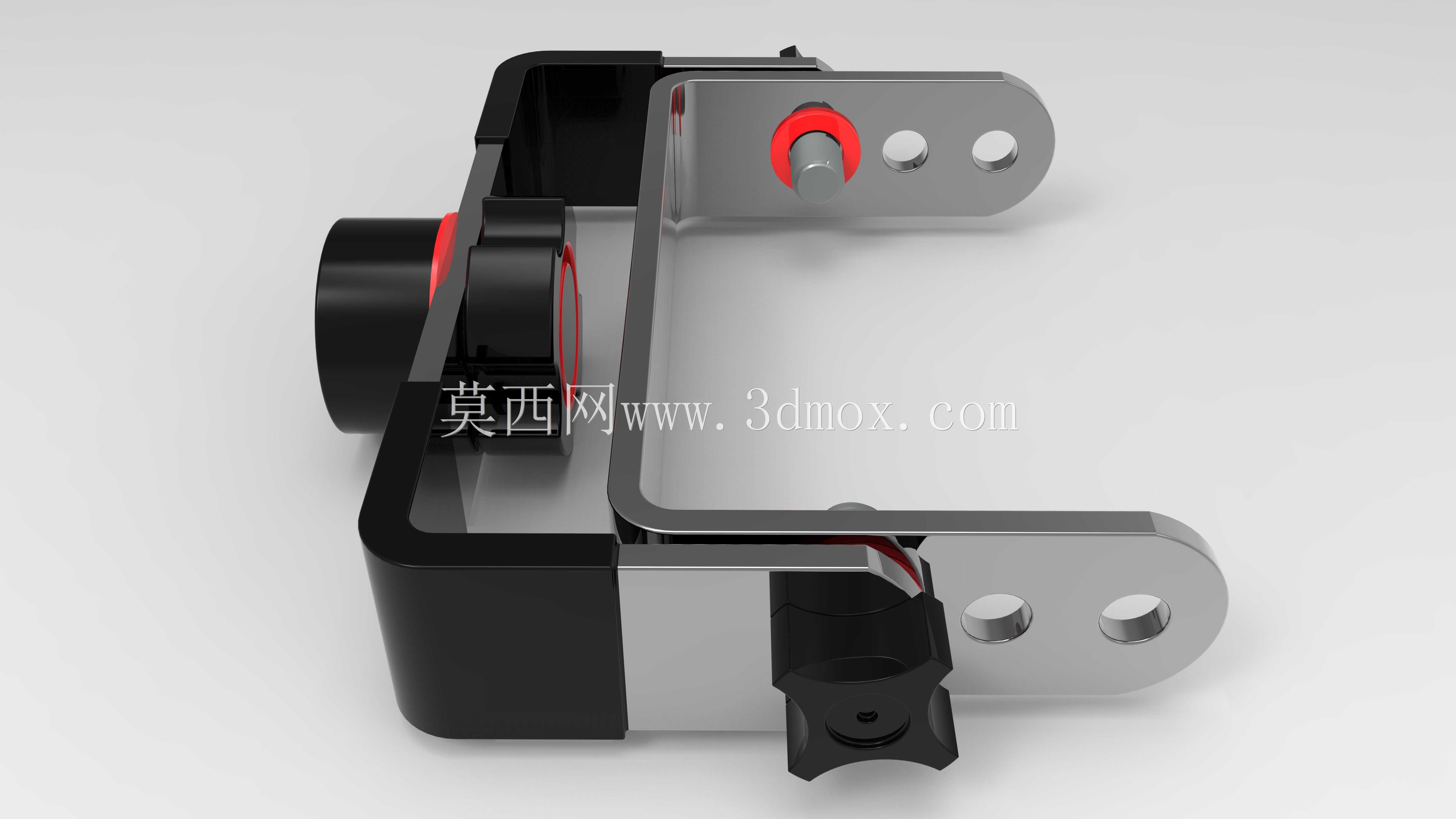

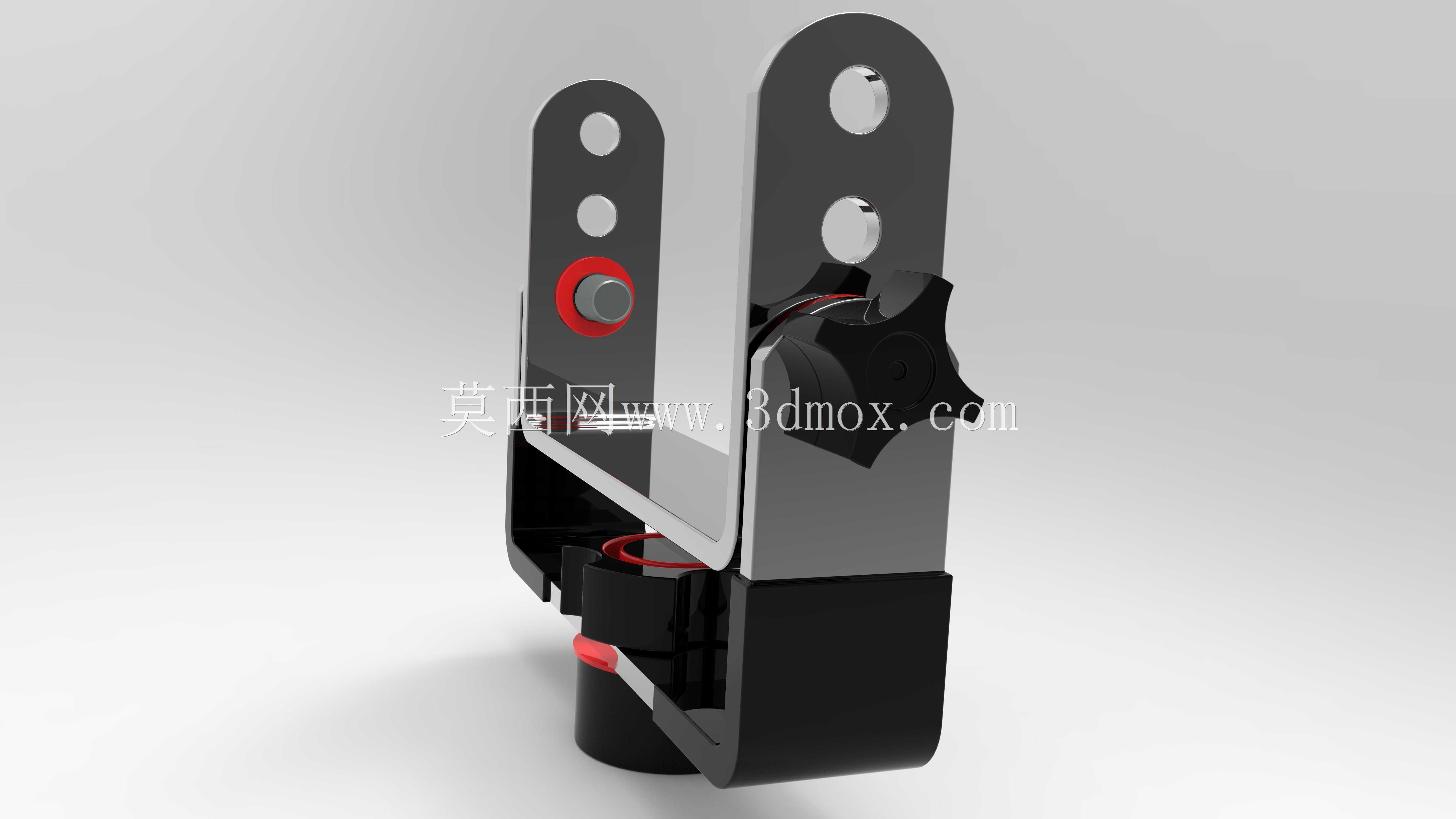

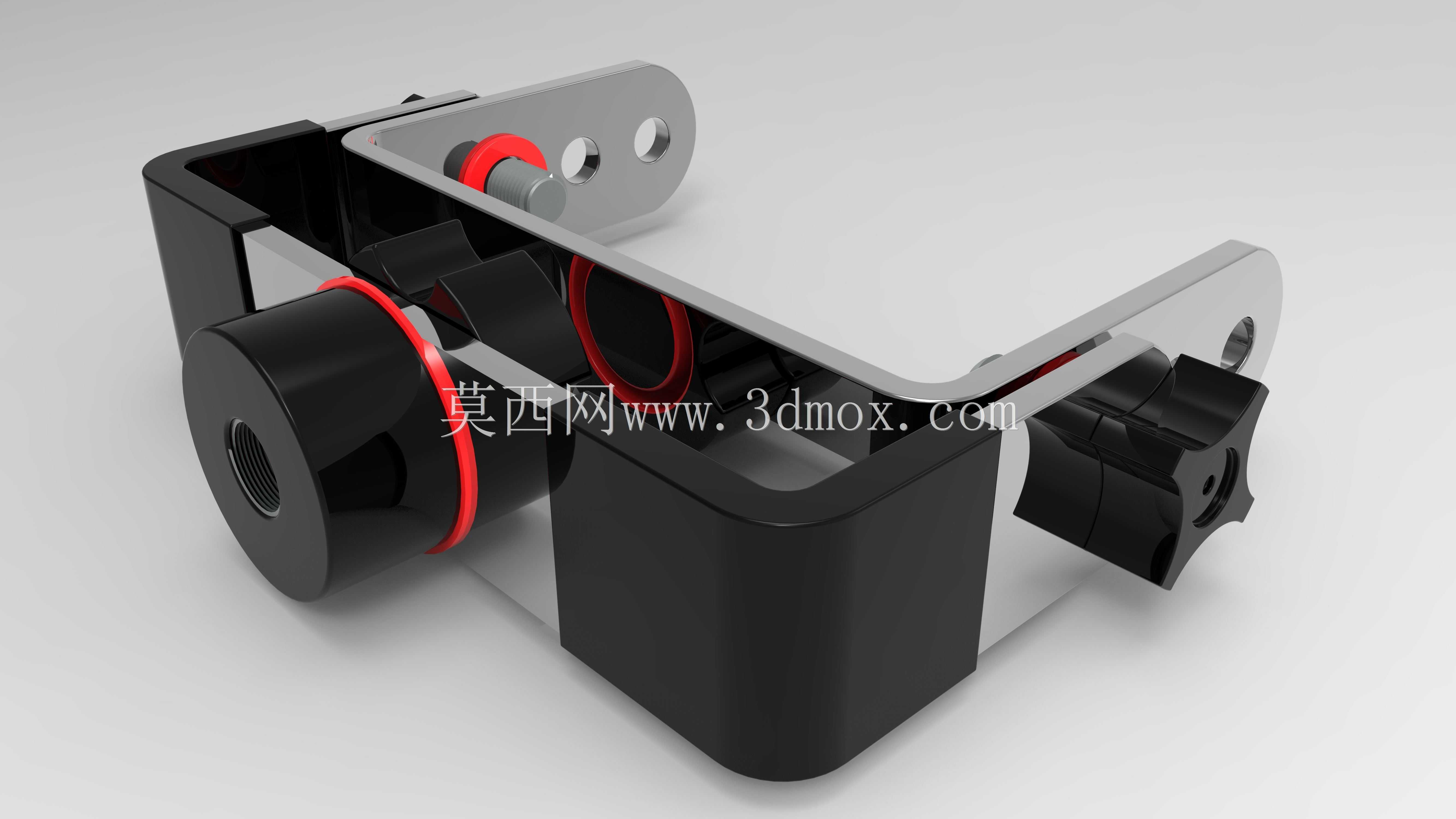

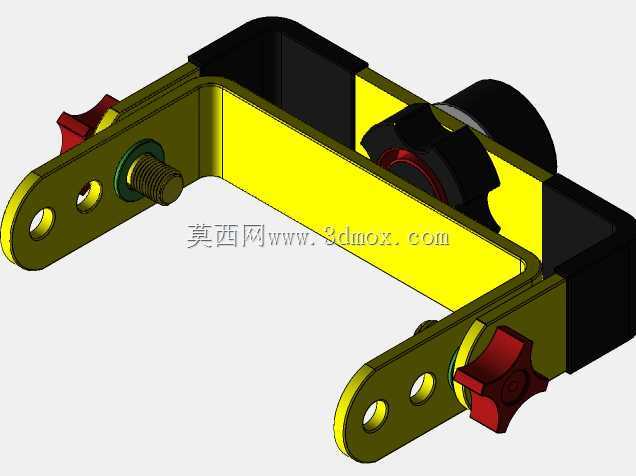

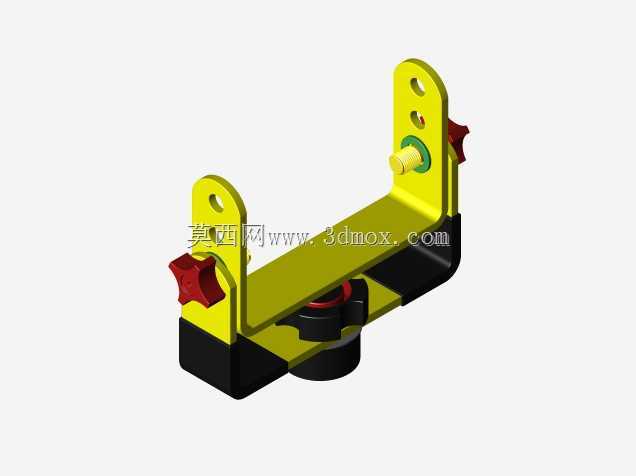

　　从整体布局来看，支架主体采用U型折弯承托框架作为核心承载件，两侧立板预留了同轴穿装孔位，横向锁紧螺杆从两侧对称穿过立板，螺杆端部搭配黑色旋拧手轮与红色弹性垫圈，无需额外工具即可手动完成夹持松紧调节。框架顶部设置了带红色阻尼环的回转连接座，黑色柱状接头用于和无人机机身底部的挂载点位对接，回转座内部预留了旋转限位与摩擦阻尼结构，既可以让摄像头组件在水平方向完成一定角度的转向调整，又能在飞行振动环境下保持设定姿态不自行偏移。

　　设计过程中首先考量的是安装边界的适配性：U型框架的内部净宽按照主流小型运动相机、模块化视觉传感器的外形尺寸做了兼容设计，两侧螺杆的进给行程覆盖了常见20mm至60mm宽度的摄像设备，夹持时螺杆前端的柔性垫面直接抵靠在设备外壳侧壁，不会硬接触刮伤相机壳体，同时红色垫圈在手轮锁紧后提供持续预紧力，抵消无人机飞行过程中电机高频振动带来的螺纹松脱风险。框架底部的承托边做了折弯翻边处理，既提升了薄板件的整体抗弯刚度，又能托住摄像头底部，避免夹持力不足时设备向下滑落。

　　结构的受力路径做了明确区分：飞行过程中摄像头的重量先通过两侧夹持摩擦力与底部承托面传递到U型框架，再由两侧立板向上汇聚到顶部回转连接座，最终通过顶部柱状接头传递给无人机机架，整条传力路径没有薄弱的悬臂结构，侧向急转、起降冲击时的惯性载荷可以均匀分散到两侧立板与横向螺杆上，不会出现单点应力集中导致的支架变形。两侧立板上额外开设的多个小孔位既是装配定位孔，也可作为减重孔，在保证结构强度的前提下尽可能降低挂载自重，减少无人机的续航负载。

　　实际使用时，操作人员先将顶部柱状接头对准无人机机身底部的挂载接口完成固定，拧松两侧手轮后把摄像头放入U型框架内部，调整好镜头前后位置与俯仰角度，再同步旋紧两侧手轮，依靠垫圈的预紧力把设备牢牢夹在框架中间；顶部回转座可根据航线需求旋转整个支架，调整镜头的朝向角度，阻尼结构会在调整到位后自动保持姿态。整套结构没有复杂的异形零件，折弯件、标准螺杆、手轮、阻尼垫都属于易加工易采购的通用构件，后期维护时若某一个锁紧件出现磨损，可直接快速替换，不需要整体报废支架，非常适合无人机改装、机载视觉配套的小批量装配场景，也能为同类小型机载设备的可调夹持支座设计提供直接的结构参考。
