带散热鳍片的圆形压铸件密封端盖

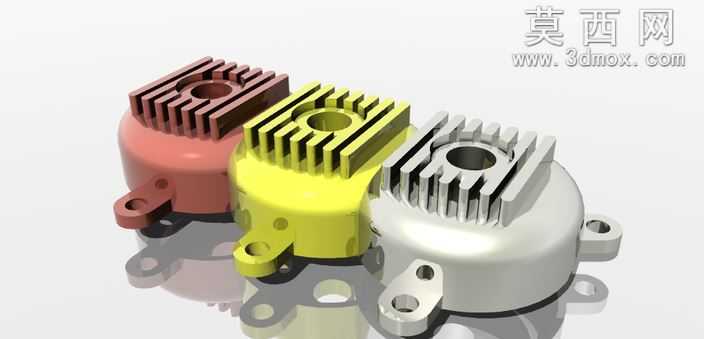

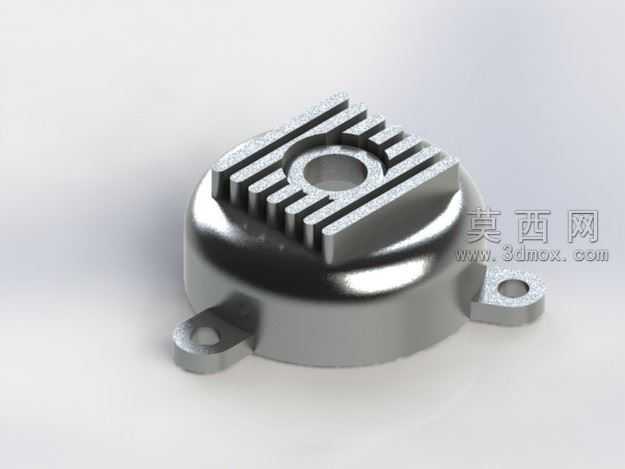

本作品为一款带集成散热结构的圆形密封端盖三维模型，建模阶段采用自顶向下的设计思路，首先以端盖的安装适配基准为核心，先绘制主体圆形腔体的基础轮廓，通过旋转凸台命令生成端盖的主体薄壁壳体结构，壳体壁厚均匀控制在2mm，既保证结构强度又兼顾轻量化需求。在主体结构完成后，针对端盖需要覆盖的发热部件散热需求，在端盖的顶面设计了阵列式的平行散热鳍片结构，鳍片采用等间距矩形阵列排布，每片鳍片的厚度、高度保持一致，鳍片与端盖主体采用一体化建模，避免拼接结构带来的结构缺陷，同时鳍片的排布方向顺着端盖圆形轮廓做适配调整，靠近中心安装孔位置的鳍片做了让位处理，预留出中心轴孔的装配空间，中心孔位置设计了环形凸台结构，强化孔位的结构强度，避免装配时出现应力开裂。端盖的两侧对称设计了带安装通孔的固定耳座，耳座与主体壳体做了圆角过渡处理，消除直角应力集中问题，耳座的安装孔位做了沉孔设计，可容纳螺丝头部保证安装后表面平整。材质渲染阶段选用了压铸铝合金材质，调整材质的金属度、粗糙度参数还原压铸件的哑光金属质感，对散热鳍片的边缘做了细微的倒角处理，模拟压铸工艺的自然圆角特征，同时添加了细微的表面颗粒质感，还原真实压铸件的表面肌理。建模过程中对所有的转角位置都添加了适配压铸工艺的脱模斜度，避免出现倒扣结构，保证模型可以直接用于后续的模具设计与开模生产，所有的安装孔位、配合尺寸都按照通用五金配件的公差标准做了预留，确保模型的工程实用性。
