Ender3直驱改装支架与线轴架结构

　　这套结构围绕桌面FDM设备由远端送料改为挤出头近端送料而展开，核心不是简单更换挤出机，而是处理安装位置、运动负载、料丝路径、机架高度和耗材支架之间的相互约束。原机采用远端送料时，耗材从机架后侧或顶部经较长料管进入热端，柔性耗材在管内容易压缩、回弹，回抽响应也受管路阻力影响。直驱布置把挤出轮和送料驱动尽量靠近热端入口，使送料步进量更直接地作用在耗材上，TPU、TPE等低刚度材料的进给稳定性会明显改善，回抽、起步和退丝动作也更容易控制。

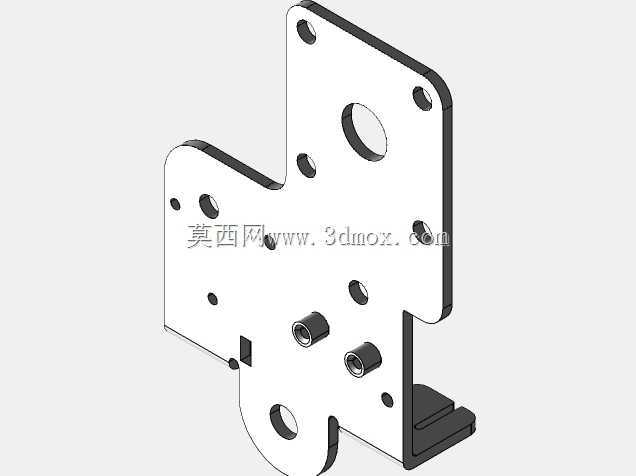

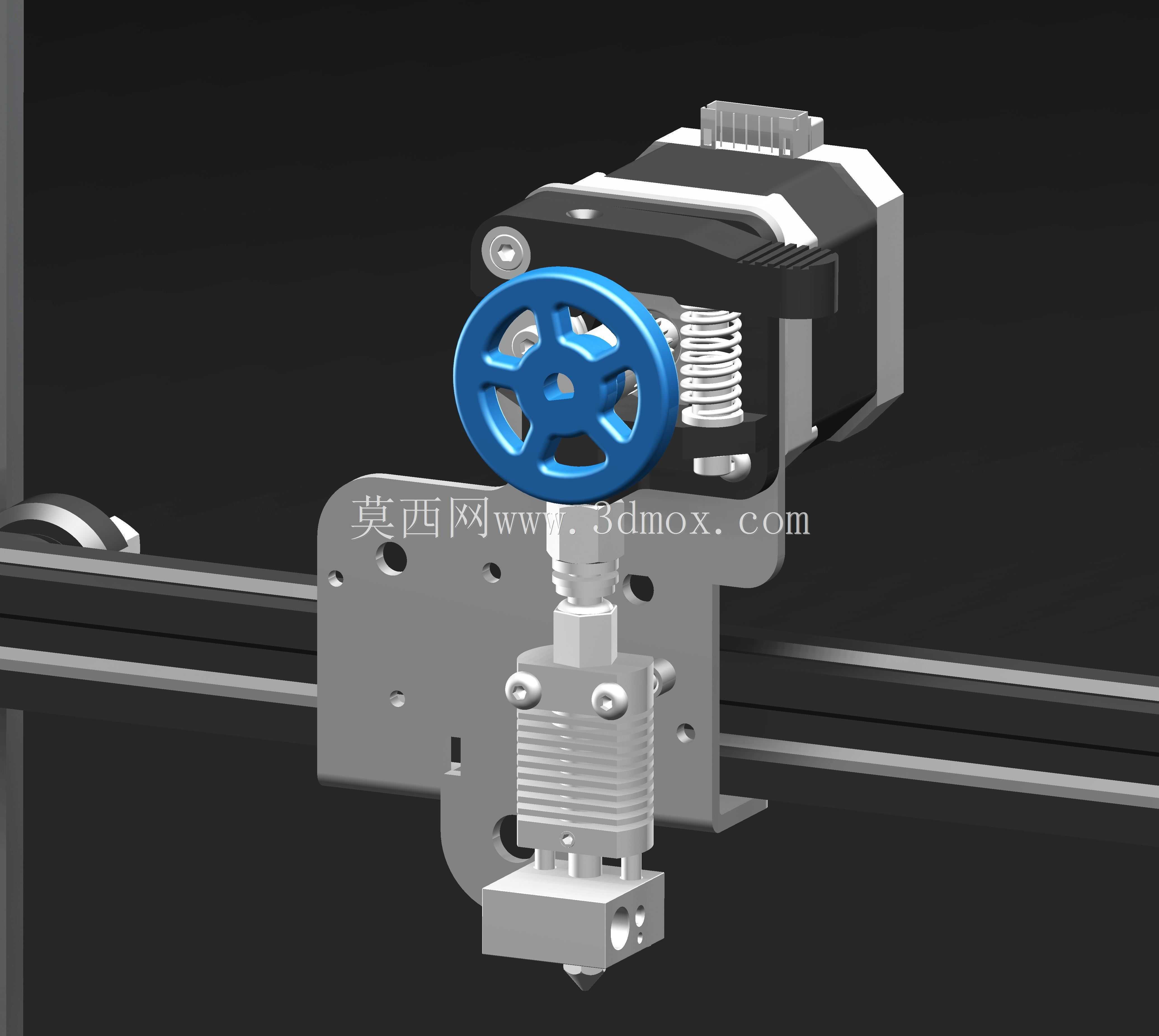

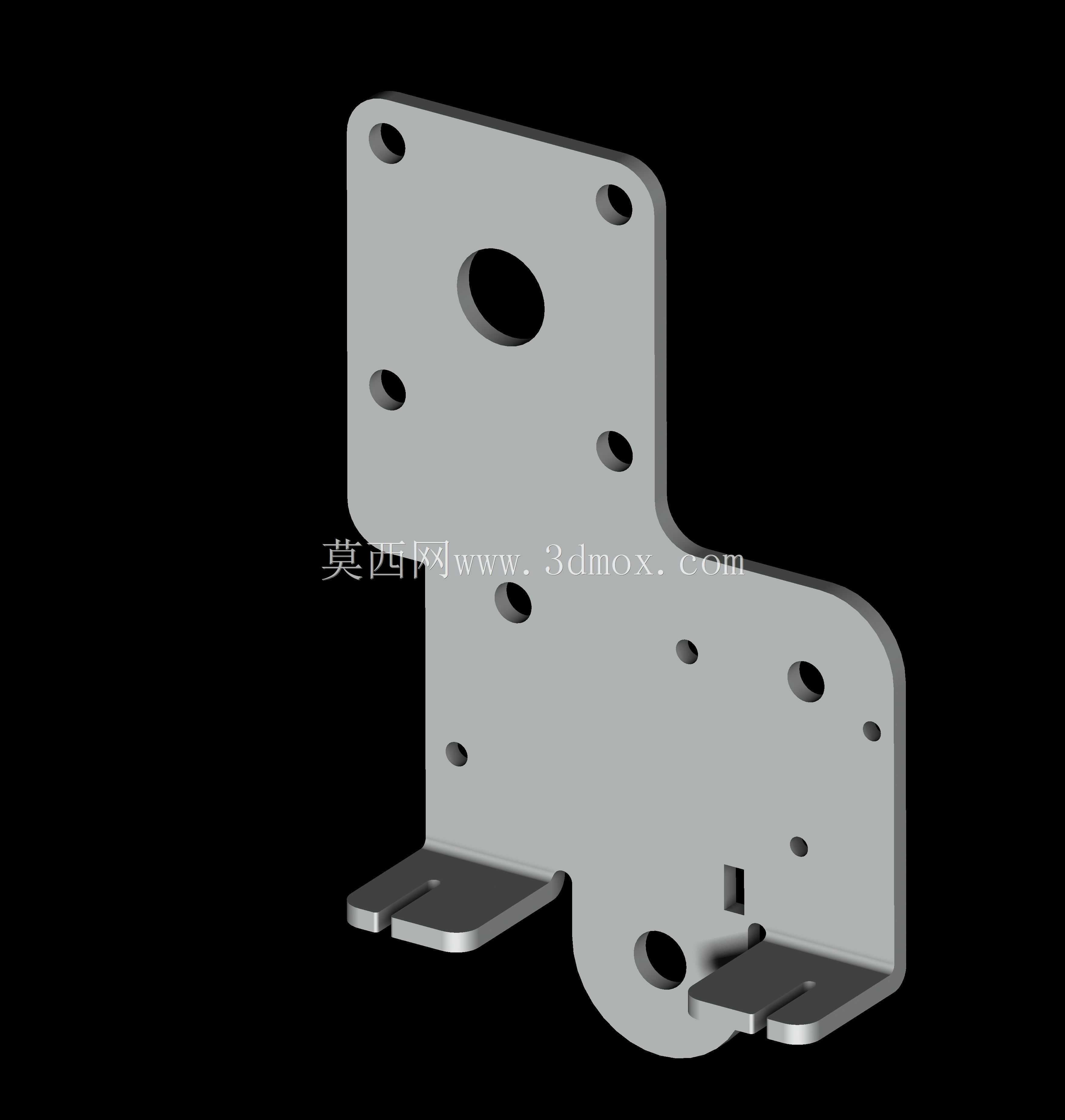

　　结构设计首先要面对X轴滑座空间紧张的问题。挤出电机、送料齿轮、压紧臂、热端散热块和风扇都集中在喷头附近，改装支架需要把电机固定在不干涉X轴限位、喷嘴调平、风管和线束弯曲半径的位置。支架本体承担电机扭矩和送料反力，安装孔位要与原有滑座孔系对齐，同时让挤出轮中心线与热端入口保持顺直。若耗材进入热端前出现急弯，即使驱动端改为直驱，柔性材料仍会在入口处堆积或弯折。因此模型中支架的重点在于控制挤出轮、导向孔和热端喉管的相对位置，使料丝以短而直的路径进入熔化段。

　　直驱后喷头侧质量增加是必须评估的问题。远端送料时电机通常固定在机架上，X轴运动部件较轻；改为近端送料后，电机和挤出机构随喷头一起往复运动，惯性增大，加减速过程中对同步带、导轨滑块和机架刚度提出更高要求。支架不能只追求可装性，还要尽量把电机重心贴近X轴滑块和导向轴线，减少悬伸产生的附加弯矩。外形上，支架与电机应避开横梁、同步带轮和线束拖链，尤其在X轴两端极限位置，需要保留限位开关触发行程和喷嘴相对热床的安全边界。

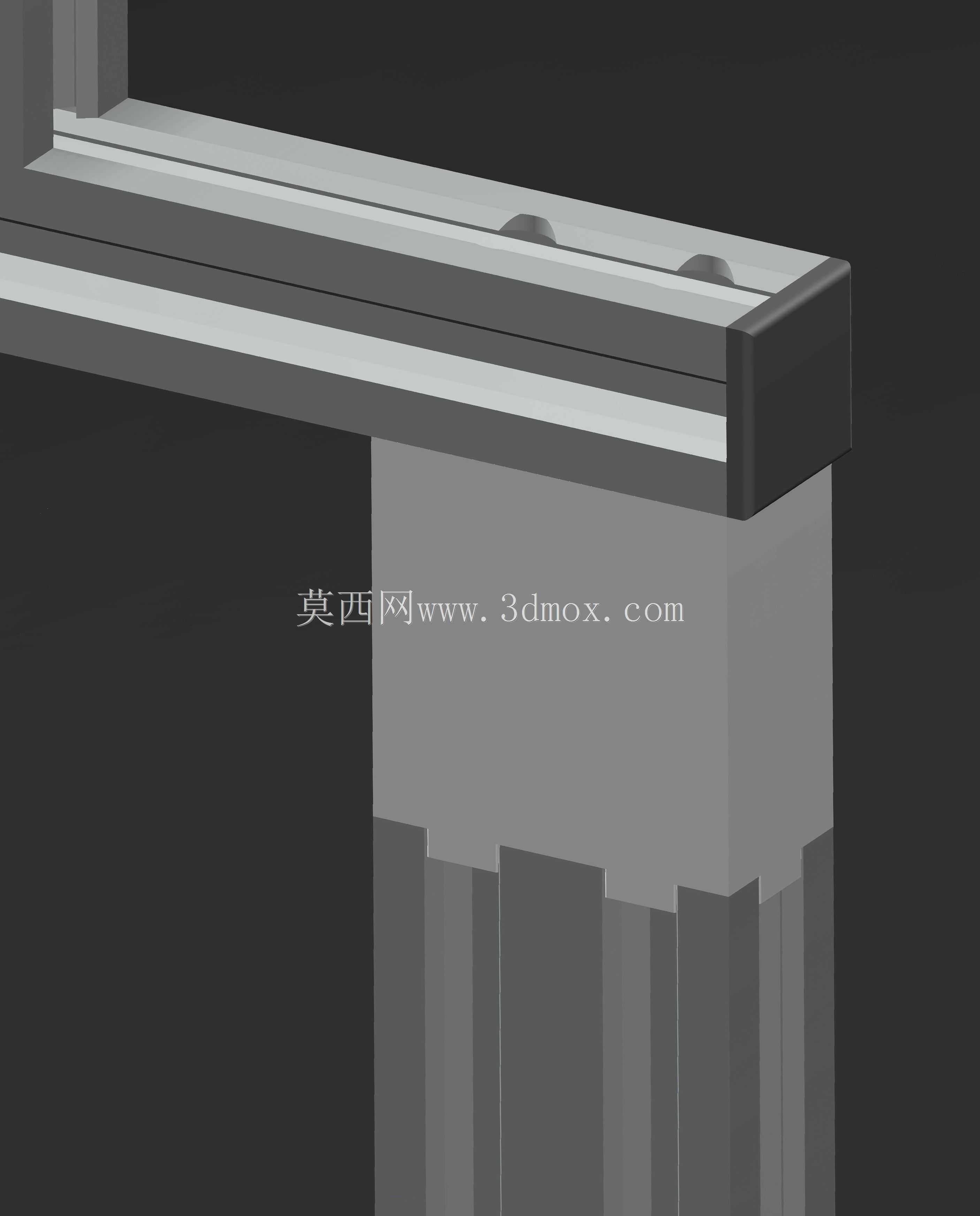

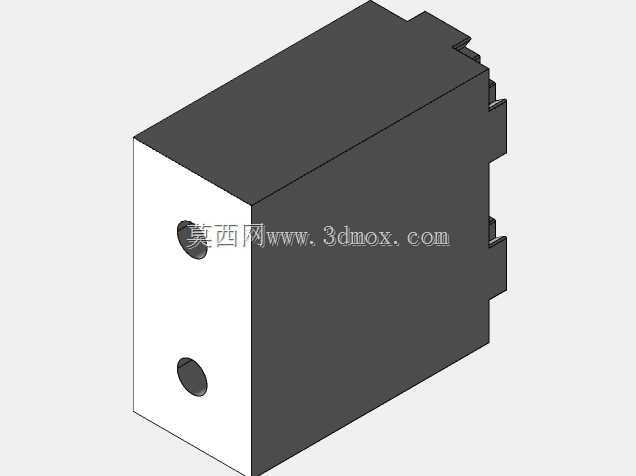

　　改装带来的另一个变化是Z向有效构建高度下降。喷头组件在直驱状态下整体轮廓上移，挤出电机和支架可能在高位接近上横梁或耗材导向位置，实际可用高度约需让出五十毫米。模型中通过型材延长件和轮廓延长支架来补偿这部分损失，思路是把顶部框架抬高，使横梁、料盘和喷头最高位之间重新留出间隙。延长件不能理解为单纯垫高，它还要维持龙门框架的平行度和抗弯能力。两根立柱加高后，连接螺钉的受力长度、型材端面贴合质量以及横梁锁紧顺序都会影响整机晃动量，装配时应保持左右立柱等高，横梁与X轴导向件平行，避免Z轴升高后喷头在高位出现偏摆。

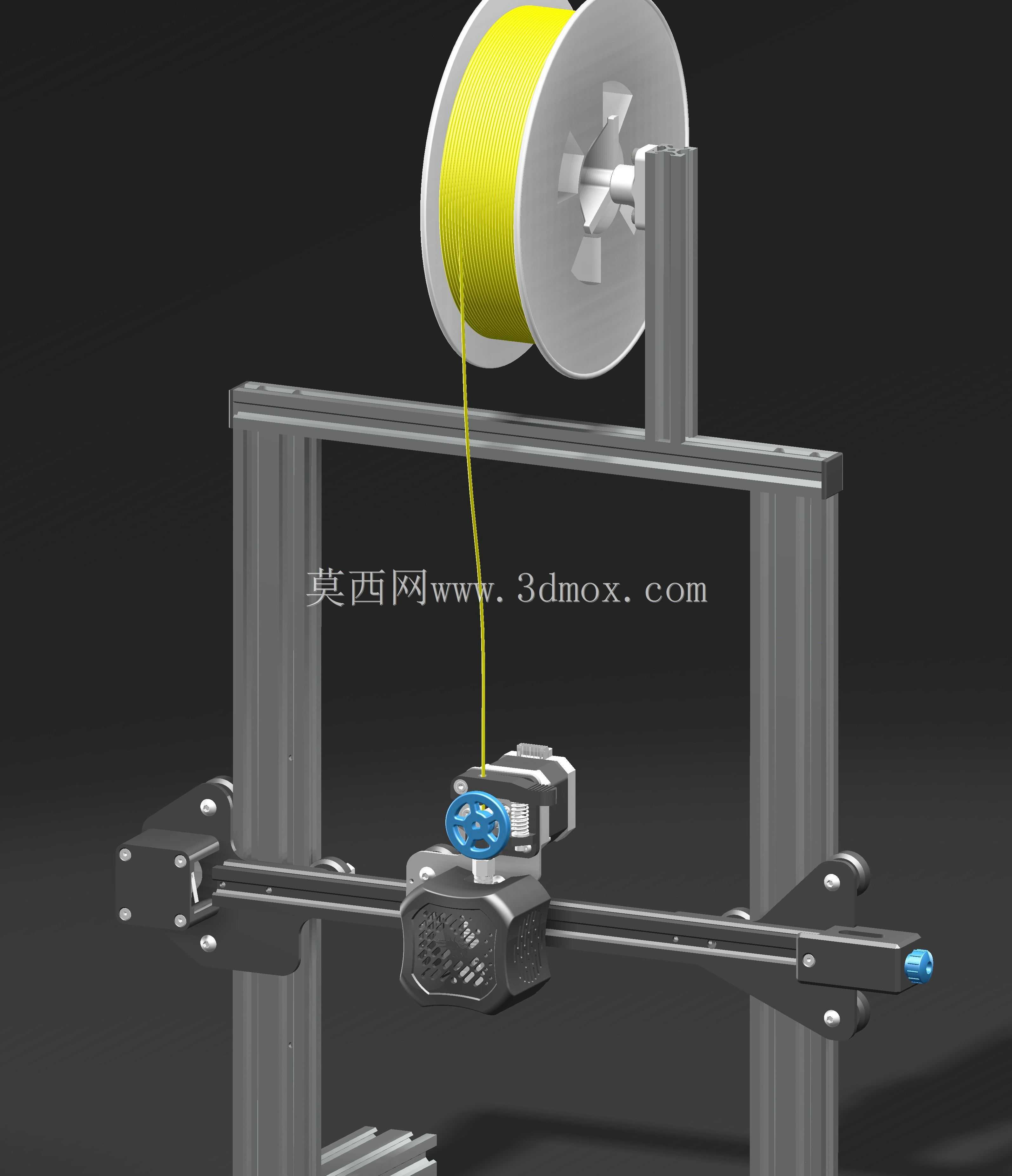

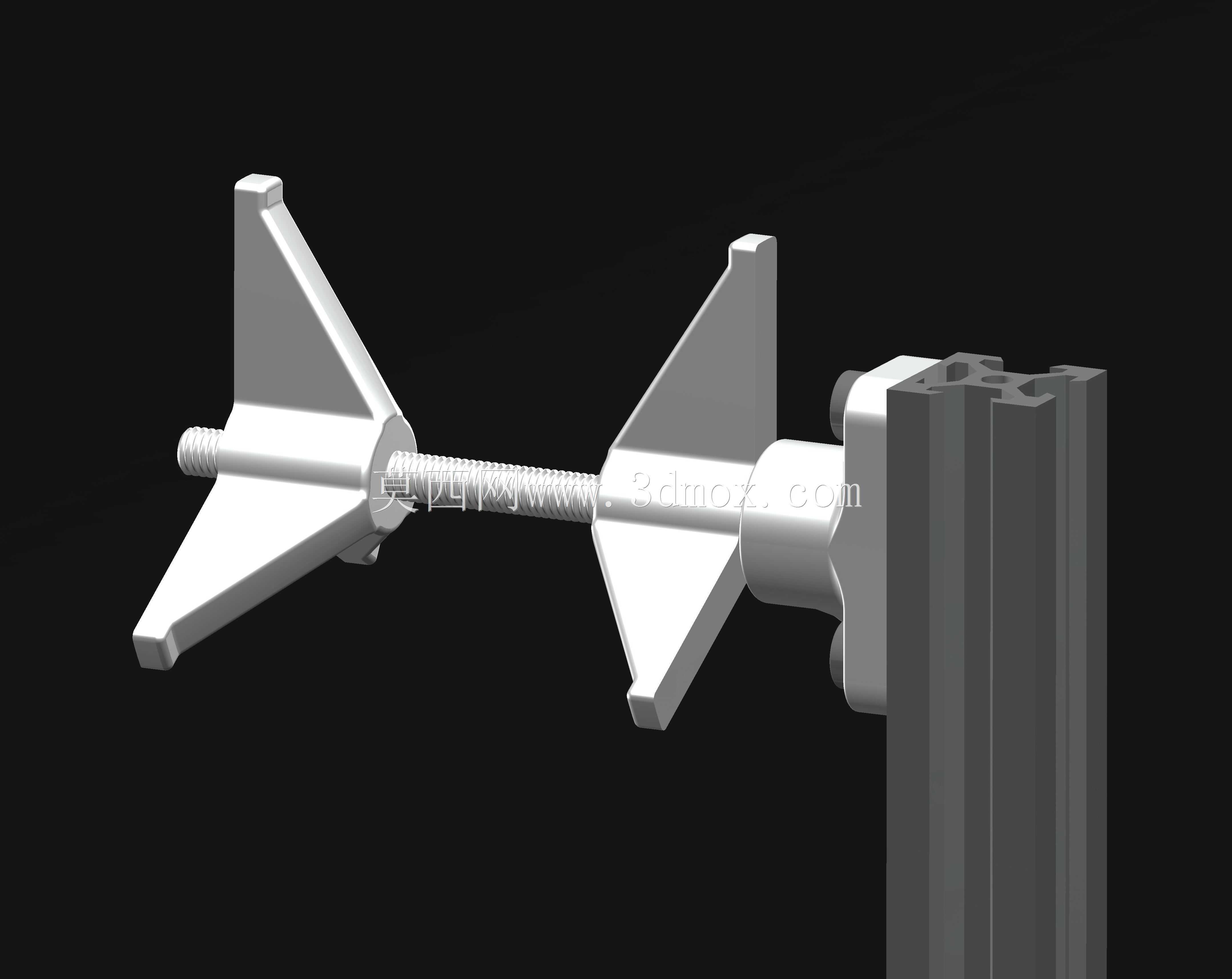

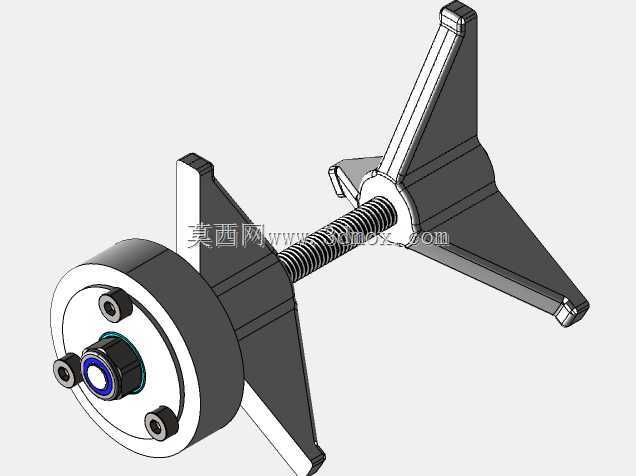

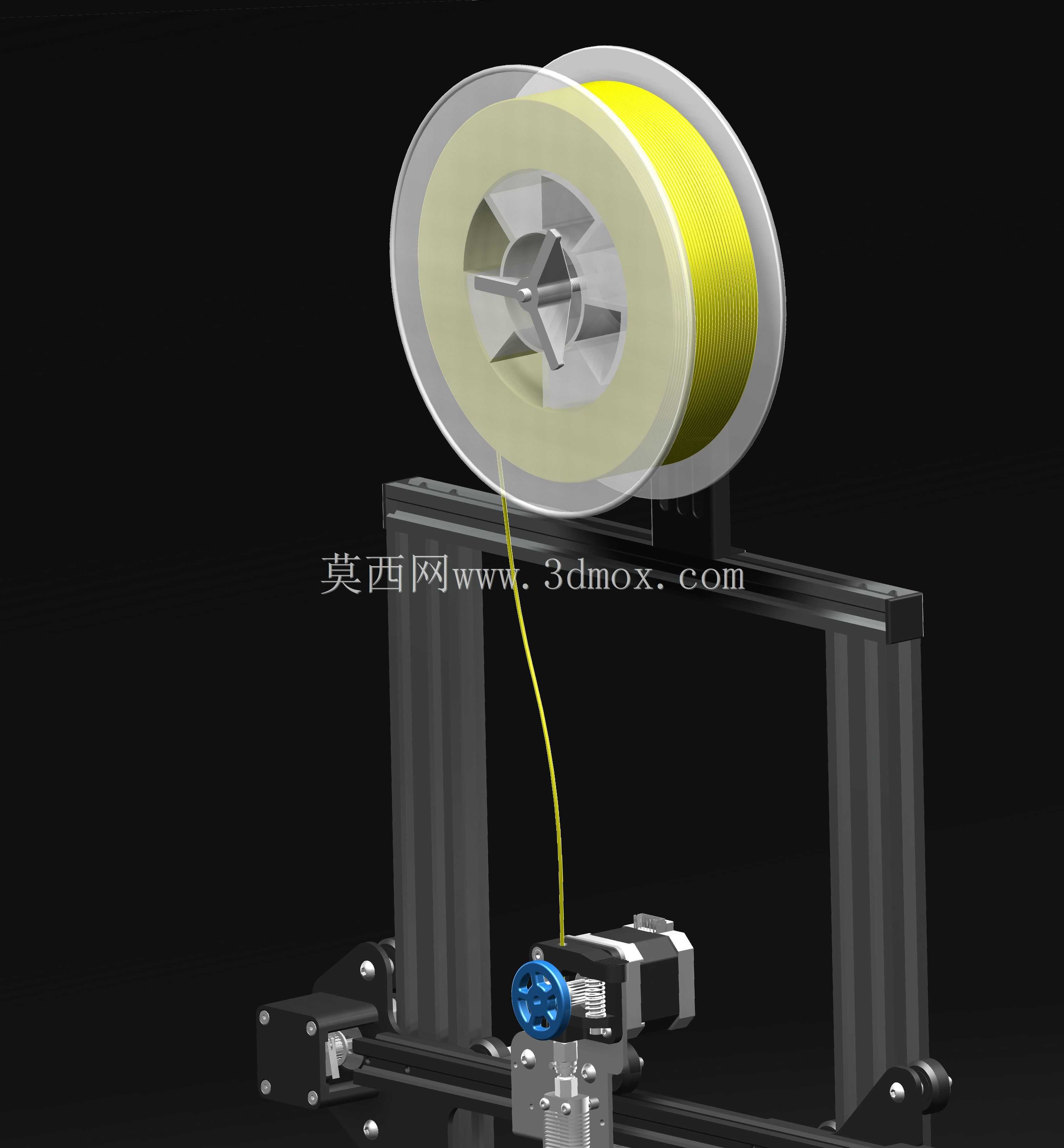

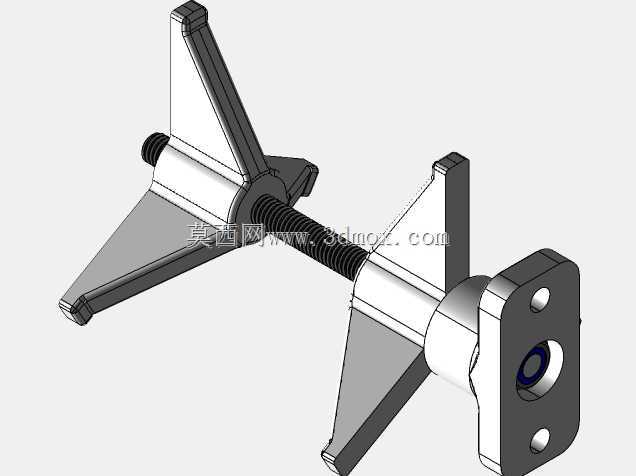

　　料盘支架的设计与直驱改装相互配合。大卷耗材放在设备顶部时，料丝从盘卷拉出后向下进入挤出机，路径中如果摩擦阻力过大，会造成送料轮负载波动。线轴支架采用悬臂支承和中心轴定位，料盘可绕轴顺畅转动；支架立在顶部型材上，位置要兼顾料丝出线方向和喷头X向移动。线轴内径和宽度通过可调或适配范围覆盖常见耗材盘，支承部位使用轴承降低转动阻力，避免料盘在轻量回抽时被惯性拖转造成松圈。料丝导向应减少硬折弯，出线点与挤出机入口之间尽量保持稳定夹角，喷头左右移动时不应出现明显刮擦或突然张紧。

　　安装边界方面，喷头支架需要围绕原有X轴滑车的螺钉孔、热端固定槽和风扇罩位置进行校核。电机外壳、接线插头和挤出调节旋钮都应保留操作空间，日常更换喷嘴、清理喉管和调整压紧轮时不必大范围拆卸。顶部加高件则要关注型材槽口方向、螺栓长度以及框架对角线尺寸，垫高后设备重心升高，桌面放置应更稳。线轴满载时会对顶部悬臂产生偏心载荷，支承座与型材连接必须有足够夹持面，不能只靠单侧螺钉承受料盘重量。

　　从使用场景看，这类结构适合需要频繁打印柔性材料、追求稳定回抽和减少堵头的桌面设备改造。工程建模时应把喷头总成按运动件处理，检查全行程干涉、线缆弯折、料管曲率和Z向限位；把顶部料架按静载与转动阻力联合考虑，检查料盘晃动、型材夹持和出线角度。整套改装的价值在于用支架、延长件和线轴架重新分配设备空间，使直驱挤出机构获得可靠安装，同时尽量恢复构建高度并理顺耗材输送路径。
