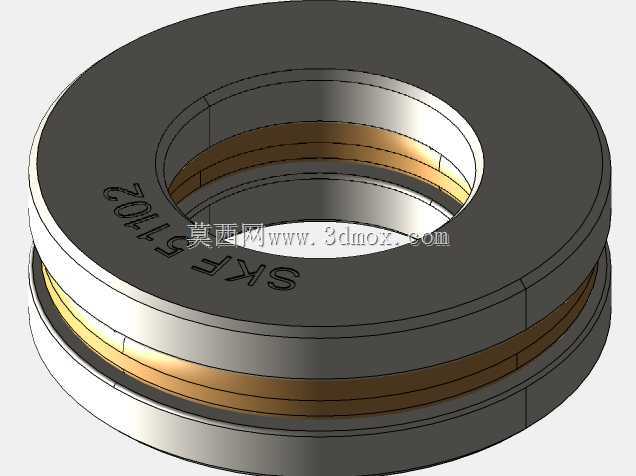

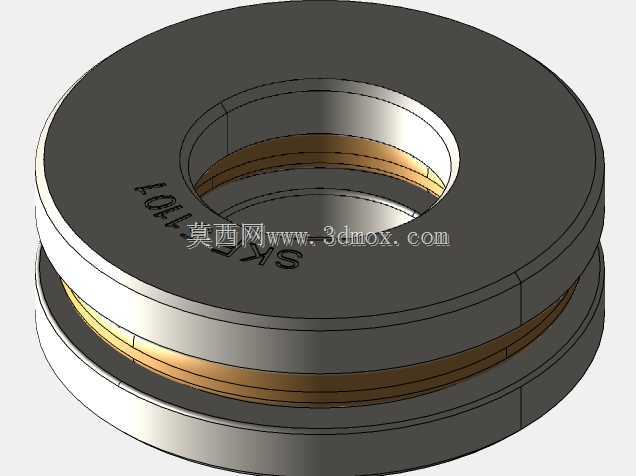

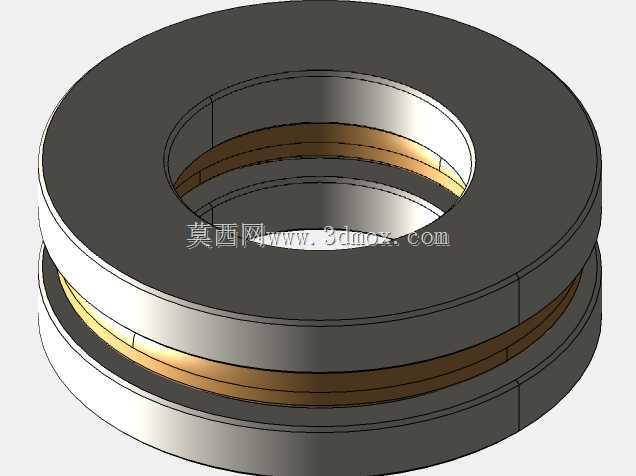

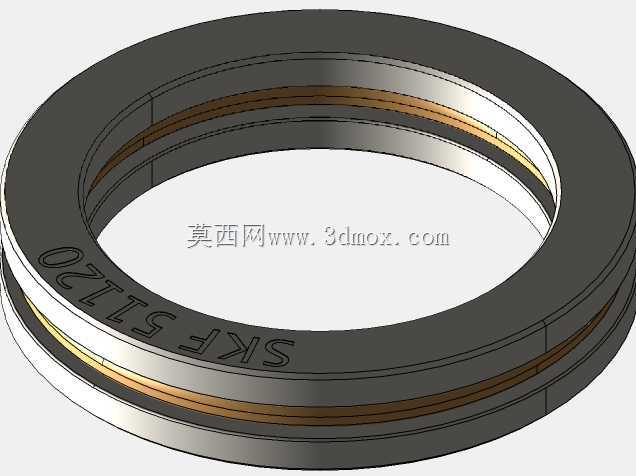

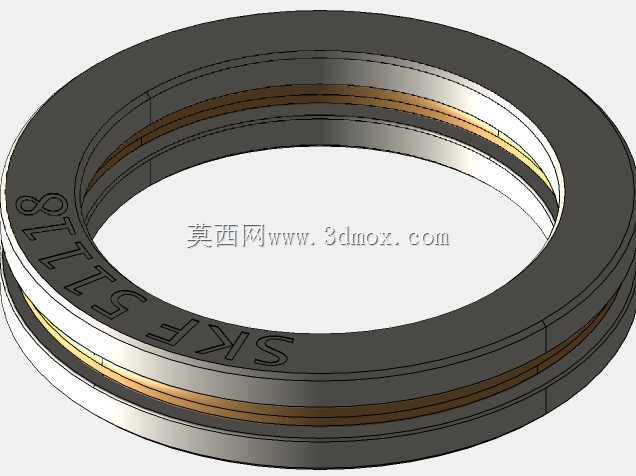

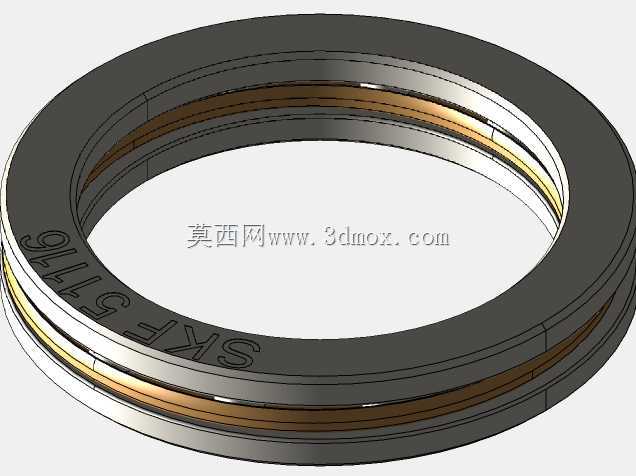

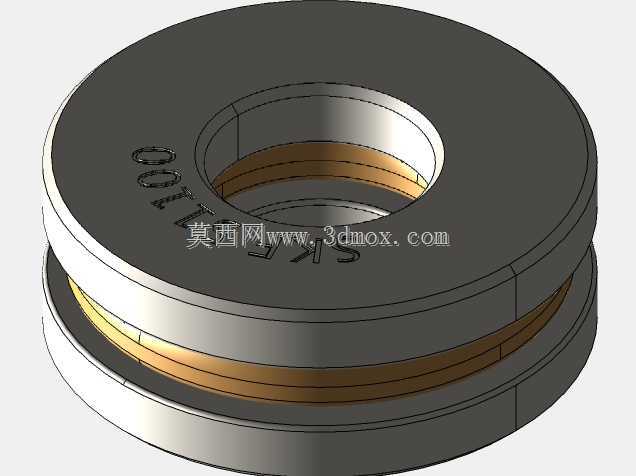

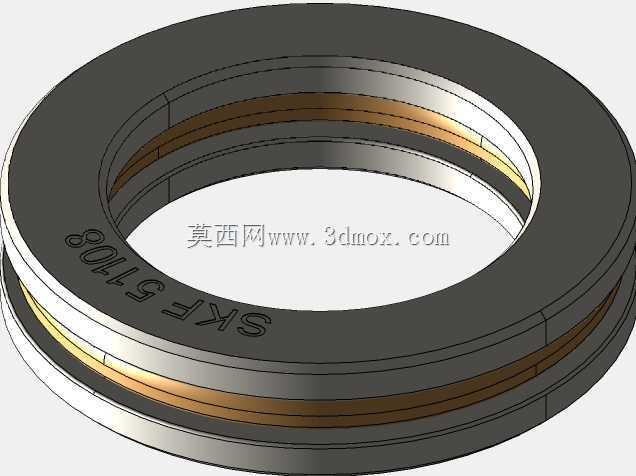

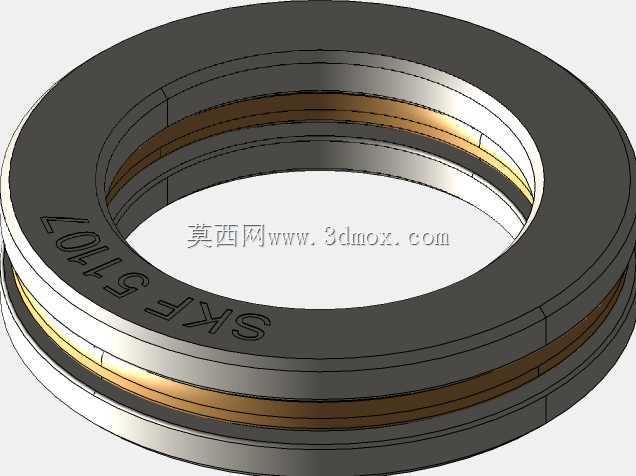

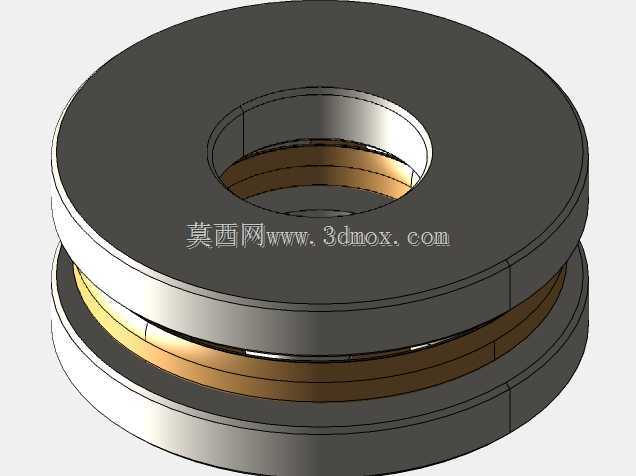

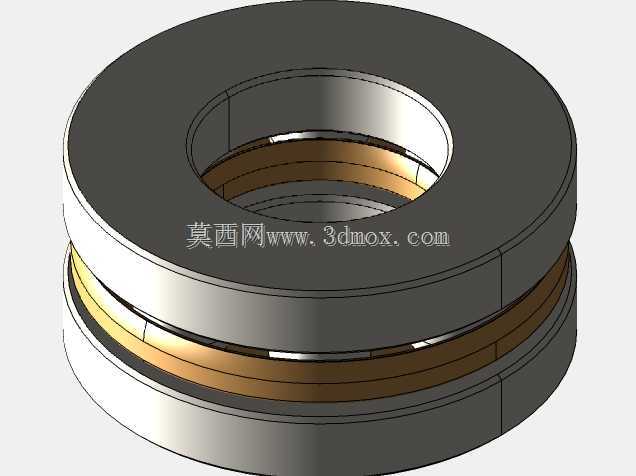

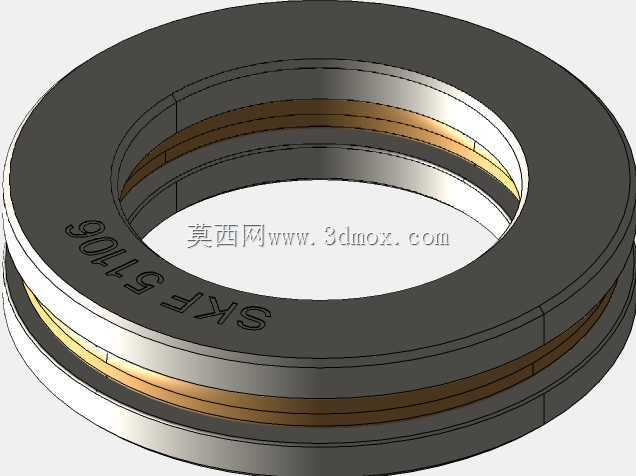

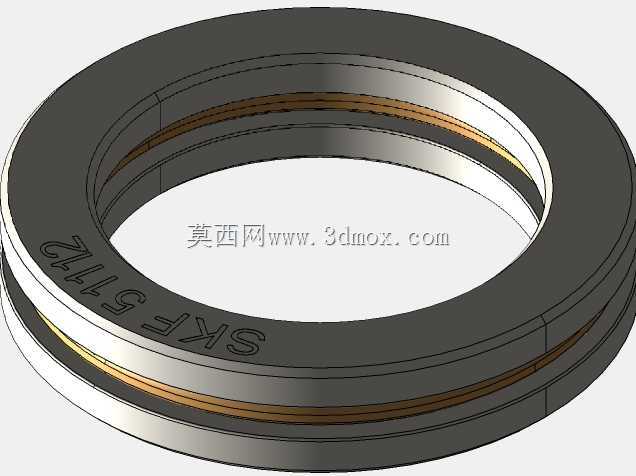

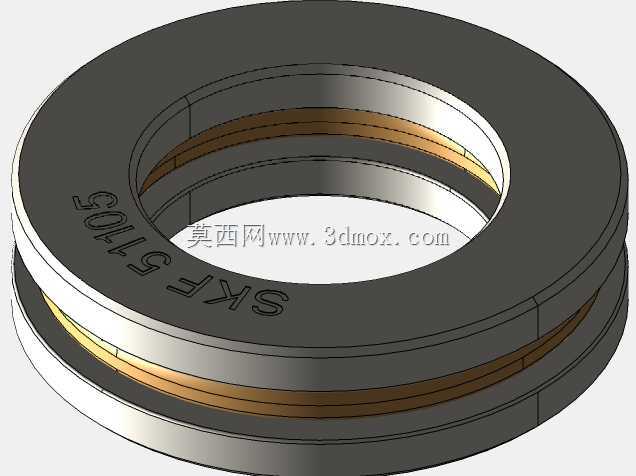

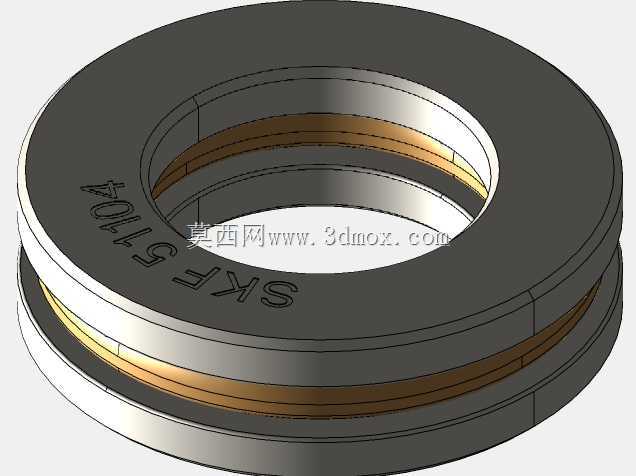

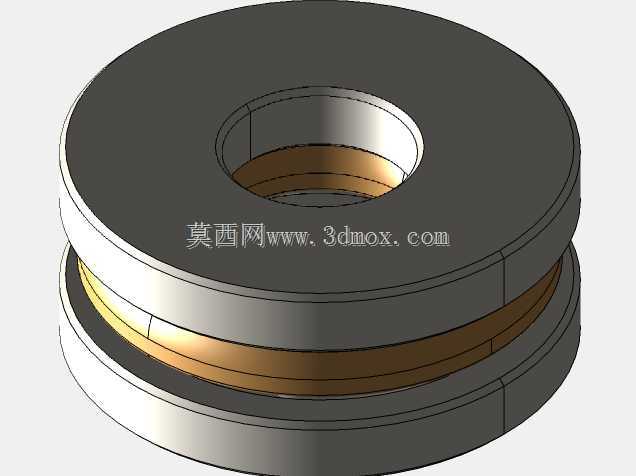

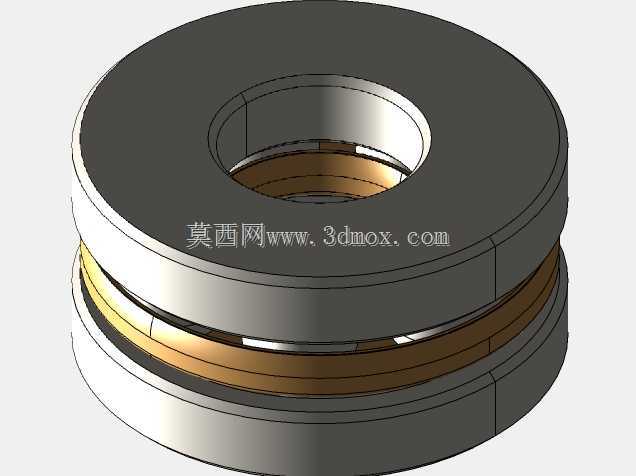

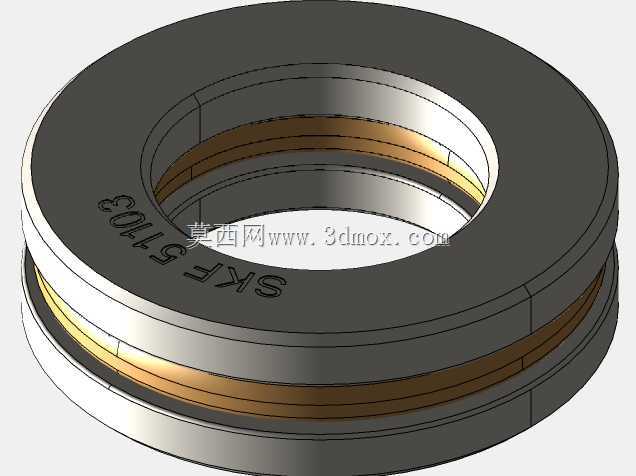

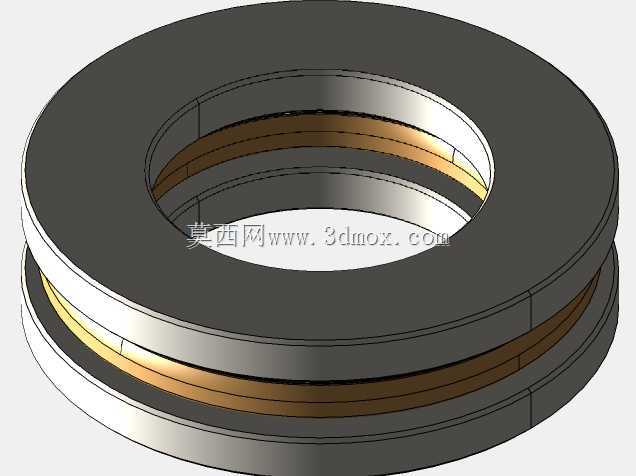

多内径规格推力轴承组三维结构

　　推力轴承在机械传动系统里承担轴向载荷传递与轴向限位的核心作用，这一组三维结构覆盖了从小型精密仪器到中型工业设备常用的内径规格，内径尺寸包含2.5mm、3mm、4mm、5mm、6mm、7mm、8mm、10mm、12mm、15mm、17mm、20mm、25mm、30mm、35mm、40mm、50mm、60mm、70mm、80mm、90mm以及100mm，基本覆盖了消费电子转轴、小型自动化执行机构、轻工输送设备、普通机床辅件到中型动力装置的轴向支承选型区间。

　　从实际应用场景来看，小内径段的推力轴承多用于精密微调机构、小型丝杆轴向定位、3D打印机Z轴支承、微型泵轴向限位这类空间紧凑、轴向载荷不大但对轴向窜动控制要求较高的部位；中等内径段的轴承广泛适配减速机输出端轴向止推、离合器支承、阀门阀杆轴向承载、工装夹具的旋转压紧机构；大内径规格则可用于起重设备回转支承辅件、大型电机端盖轴向定位、冶金辅机的低速重载轴向承载场景。不同内径的轴承在结构逻辑上保持统一，仅按载荷等级缩放滚道、滚动体与座圈尺寸，方便设计人员在同系列里快速匹配安装空间。

　　这套模型的设计思路优先保证装配关系的还原度：每套推力轴承都包含轴圈、座圈、滚动体以及保持架四个核心部分，轴圈与转轴采用过渡配合，随轴一同转动；座圈安装在轴承座孔内，与机座保持相对静止；滚动体夹在两滚道之间，将滑动摩擦转化为滚动摩擦，大幅降低轴向相对转动时的阻力损耗。保持架采用等分兜孔结构，将滚动体均匀分隔，避免滚动体之间直接接触产生摩擦磨损，同时保证运转过程中各滚动体受力均匀，避免局部载荷集中导致滚道点蚀。建模时滚道的曲率半径与滚动体直径匹配，保留了合理的接触角，既能够承受纯轴向载荷，也可在一定程度上伴随少量径向载荷工况下正常工作，符合平面推力轴承的实际受力特性。

　　外形尺寸与安装边界方面，不同内径规格对应的轴承外径、总厚度都按照标准推力轴承的尺寸比例递进，小规格轴承厚度仅数毫米，适配薄板类安装面；大规格轴承厚度随内径同步增加，座圈与轴圈的外径差预留了机座孔的安装台阶，安装时轴圈的内孔与轴肩贴合，座圈端面与轴承座的止推面贴合，轴向锁紧螺母或端盖压紧后即可完成轴向定位，不需要额外设计复杂的限位结构。模型中各零件的配合间隙按照实际装配公差预留，滚动体与滚道之间保留微量工作间隙，既保证转动灵活，又不会在轴向冲击载荷下出现窜动异响。

　　在结构设计校核阶段，选用这类推力轴承时首先要确认安装部位的轴向载荷方向，保证载荷线与轴承轴线重合，避免偏载导致滚道局部应力过大；其次要核对安装空间的轴向总厚度，轴承装入后两端的定位面需要有足够的平面度，防止座圈倾斜造成滚动体受力不均。三维建模过程中把全系列规格按参数化逻辑整理，设计人员只需根据轴径选定对应内径型号，即可直接调取装配到设备里，省去重复绘制标准件的工作量，也能在BOM导出时直接匹配标准件采购规格。这类标准化推力轴承的结构通用性极强，几乎在所有存在轴向力的旋转机构中都能见到，准确还原其装配结构对整机传动系统的可靠性设计有直接帮助。
