便携交叉折叠休闲座椅结构设计

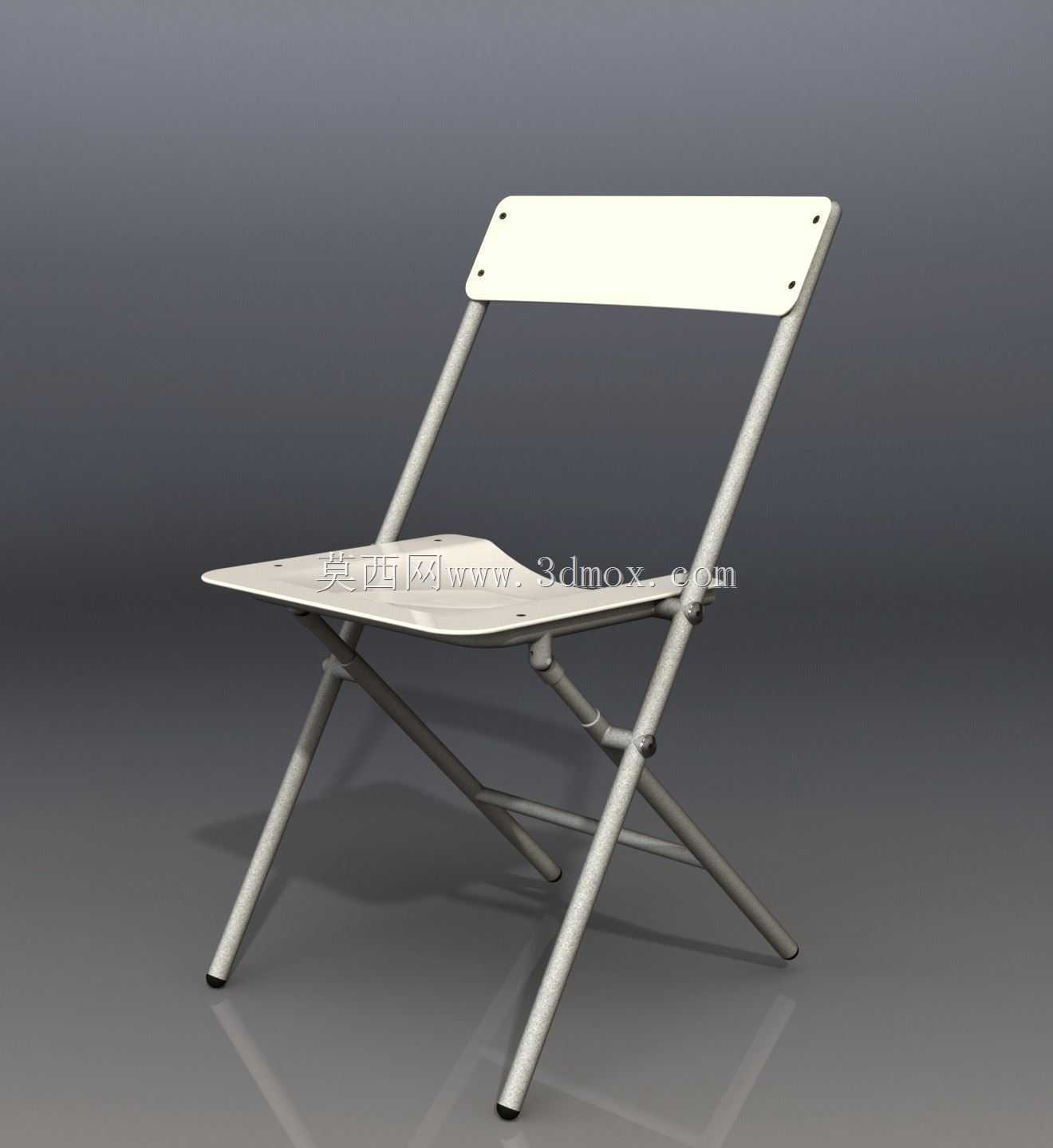

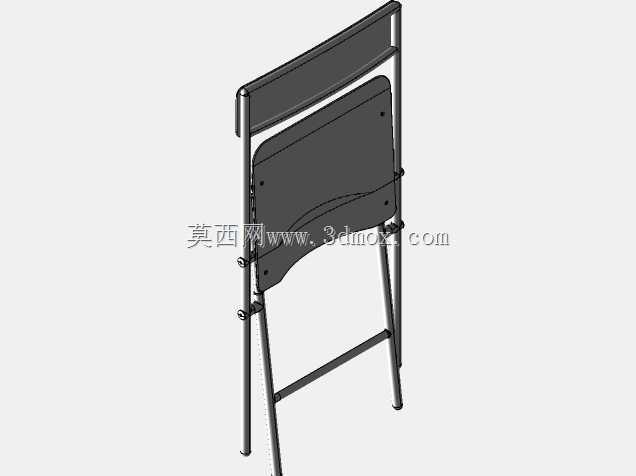

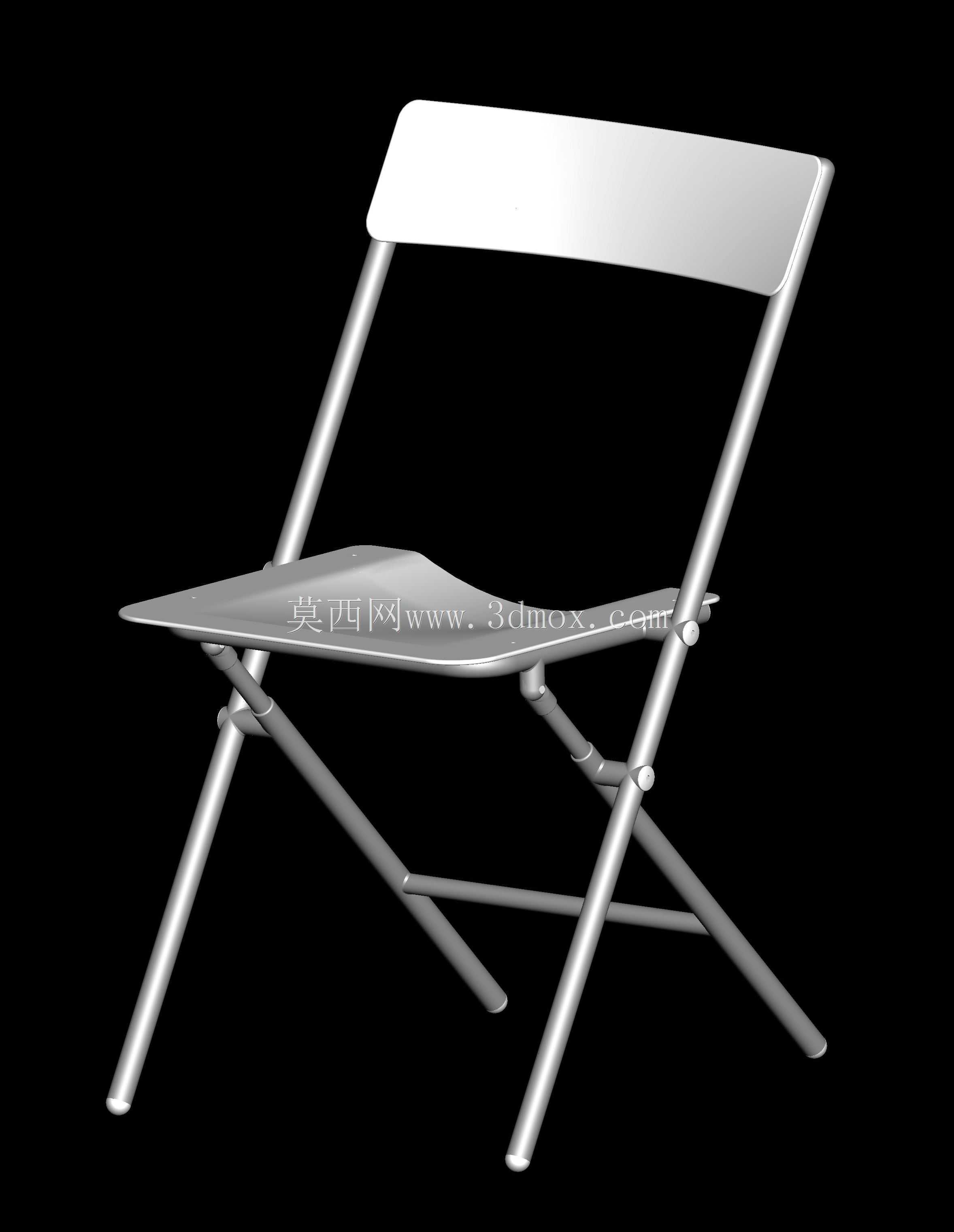

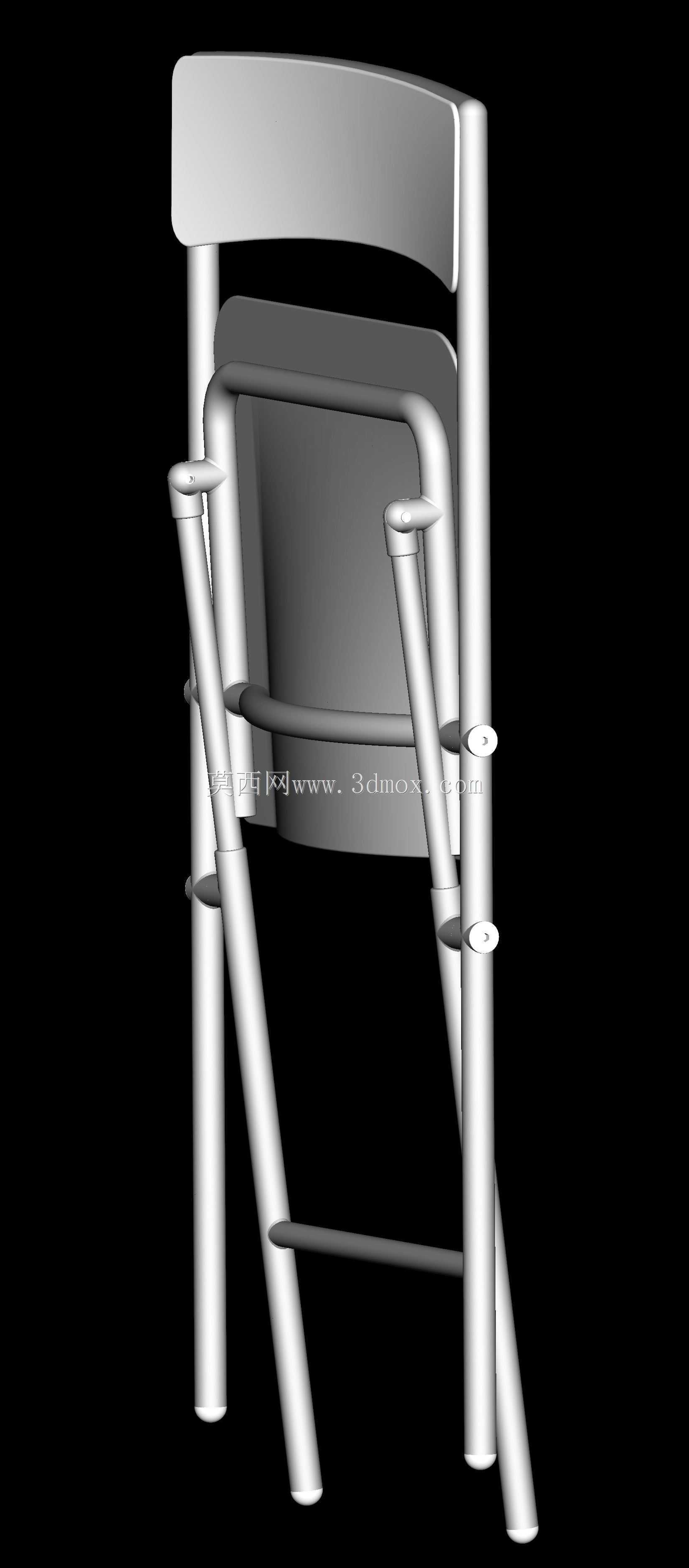

　　这款折叠椅采用交叉支撑的经典折叠机构，整体由座板、靠背板、金属圆管支架以及多处铰接节点构成，适合在临时办公、户外作业、展会布置、车间休息、校园活动和家庭备用坐具等场景中使用。它的核心价值不在于复杂的动力系统，而在于通过简洁可靠的杆件运动关系，实现坐具在承载状态与收纳状态之间快速切换。展开后，椅面保持接近水平的承托姿态，靠背略微后倾，使用者背部可以获得稳定支撑；折叠后，前后支架绕中部铰接轴收拢，座板与靠背随杆件运动贴近支架平面，整体厚度明显减小，便于靠墙放置、塞入储物柜或随车辆转运。

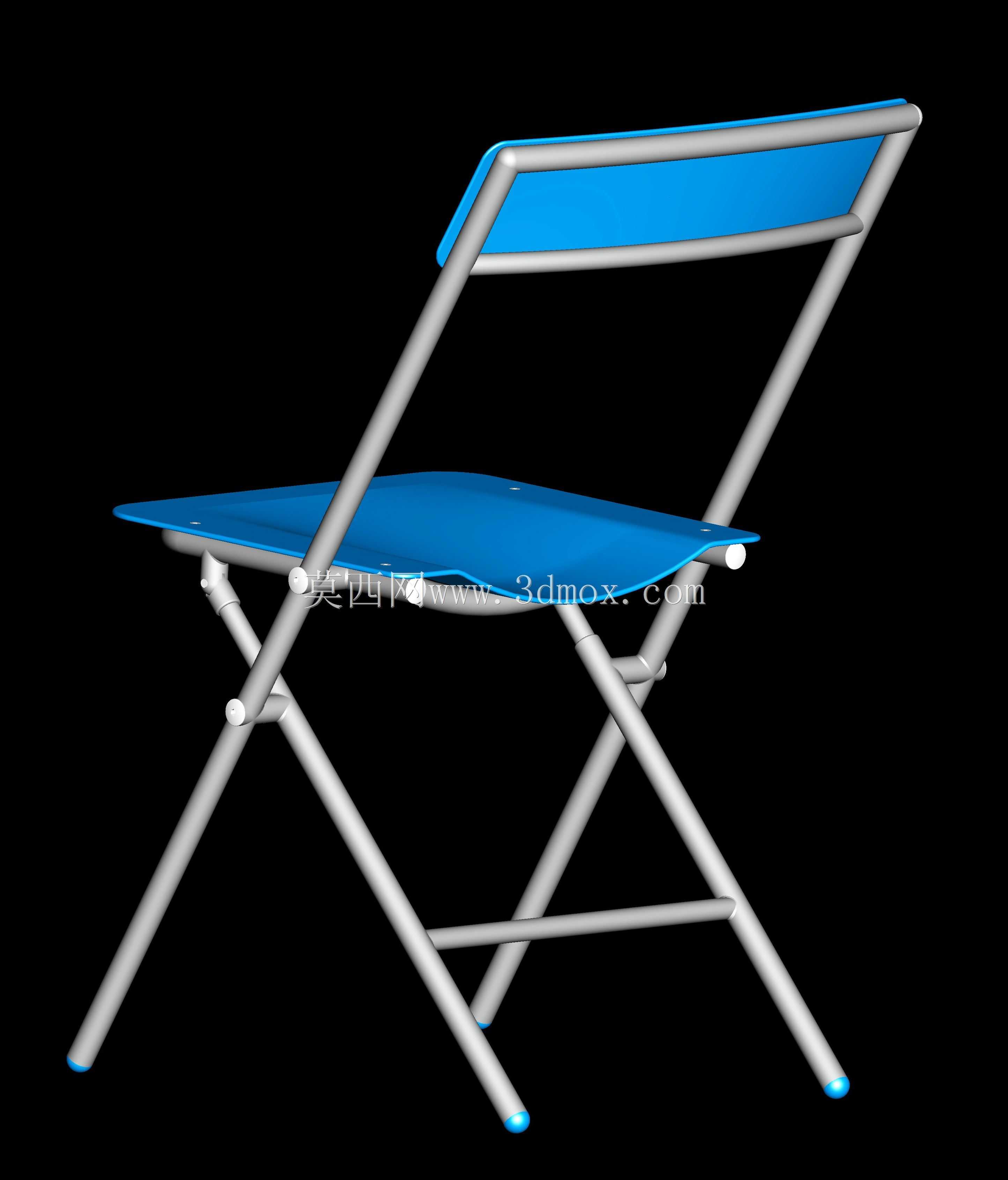

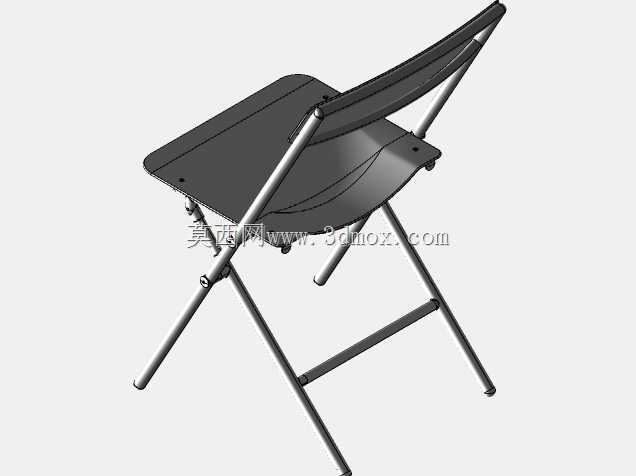

　　从结构布置看，座椅左右两侧各形成一组X形连杆。前腿与后腿在中部通过销轴连接，杆件上端分别与座面支撑区域、靠背连接区域形成约束，下端则直接接触地面。这样的布置使竖向载荷在落座后沿圆管轴向传递，弯距相对可控，同时借助交叉点的转动释放折叠所需自由度。为了避免展开后继续越位转动，支架在关节附近设置了运动限位关系：座面底部的支撑件在打开到位后与腿管形成抵靠，使用者体重下压时，机构不是单纯依赖销轴摩擦，而是通过杆件几何关系进入稳定承载状态。该思路对轻量化家具设计很重要，因为薄壁管材本身截面不大，若受力路径不合理，铰接处容易出现旷量或局部变形。

　　座板和靠背采用平直板式造型，边缘做圆角处理，四角预留紧固件安装位。板件并不承担复杂曲面造型任务，而是以易加工、易清洁、承载面明确为目标。金属管架端部配有防滑脚套，地面接触点形成四点支撑；在硬质地坪上，脚套可以降低滑移风险，在轻微不平整地面上，也能通过橡胶件的微小压缩补偿高差。靠背与座面之间保留开放空间，既减少材料用量，也让雨水、灰尘不易积存，这对户外或车间环境比较实用。

　　建模时需要重点处理铰接轴的同轴关系。左右两组交叉支架应保持对称，中部销轴轴线、座面铰接轴线和靠背连接轴线需要相互平行，否则折叠过程中会出现别卡现象。圆管端部的压扁、钻孔或焊接接头位置应与板件孔位一致，装配间隙不宜过大；间隙过大会造成椅子展开后晃动，过小则会使转动阻力增加。座面高度、靠背高度和管架张开角度共同决定坐姿舒适度与折叠比，常规设计中需要在腿部收纳长度、座面有效深度和靠背支撑高度之间折中。若座面过低，成人起坐费力；若支架张开角度过大，占地增加且稳定性余量并不能线性提高；若靠背连接点过高，折叠后整体长度又会增加。

　　安装边界方面，该产品不需要固定基础，展开时只需保证四个脚套同时落在平整地面上，并在椅腿周围留出少量操作空间，便于使用者侧向起坐。收纳状态下，它近似为扁平构件，适合沿墙面、车厢侧板或仓储架竖向存放。维护时主要检查铰接销轴是否松脱、脚套是否磨损、板件紧固件是否松动；圆管表面若采用喷塑或阳极氧化处理，还需避免尖锐硬物直接撞击涂层。整体结构没有易损传动件，制造环节以管材切割、弯管、钻孔、焊接或铆接、板件冲压和总装为主，适合小批量家具生产，也适合作为机构运动分析、轻量化支撑设计和折叠产品建模练习的参考对象。
