铝合金挤压相框边框型材结构设计

　　相框边框在室内陈设、商业展示、画廊装裱和家居装饰中承担着固定画面、保护边缘与统一视觉风格的作用。采用铝合金挤压型材制作相框，相比实木或塑料边框，在直线度、截面一致性、表面处理适应性和长期使用稳定性方面更具工程优势。该结构围绕铝挤压成型工艺展开，重点表达边框型材的断面轮廓、转角拼接关系以及装裱时的安装边界。

　　从实际使用场景看，这类型材可用于墙面装饰画框、证书展示框、摄影作品装裱框和轻型广告展示框。边框需要同时容纳画面、背板、玻璃或透明保护板，并通过型材内侧沟槽形成限位。设计时不能只关注外轮廓造型，还要考虑槽口宽度、壁厚分布、拼角精度以及后续切割加工的可行性。铝型材通过连续挤压获得稳定截面，长度方向可按相框尺寸裁切，再经45度斜切后组框，适合批量生产与标准化装裱。

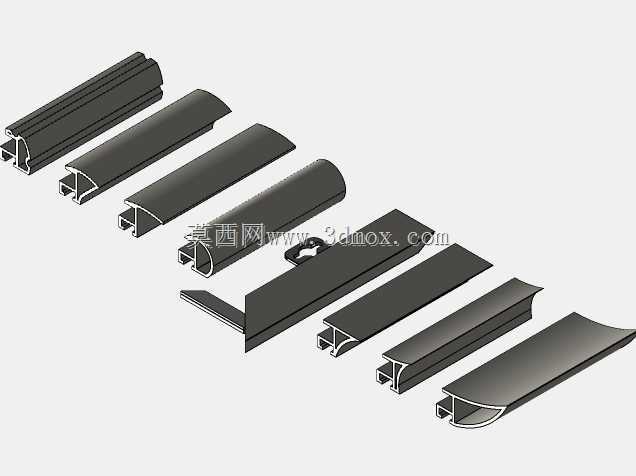

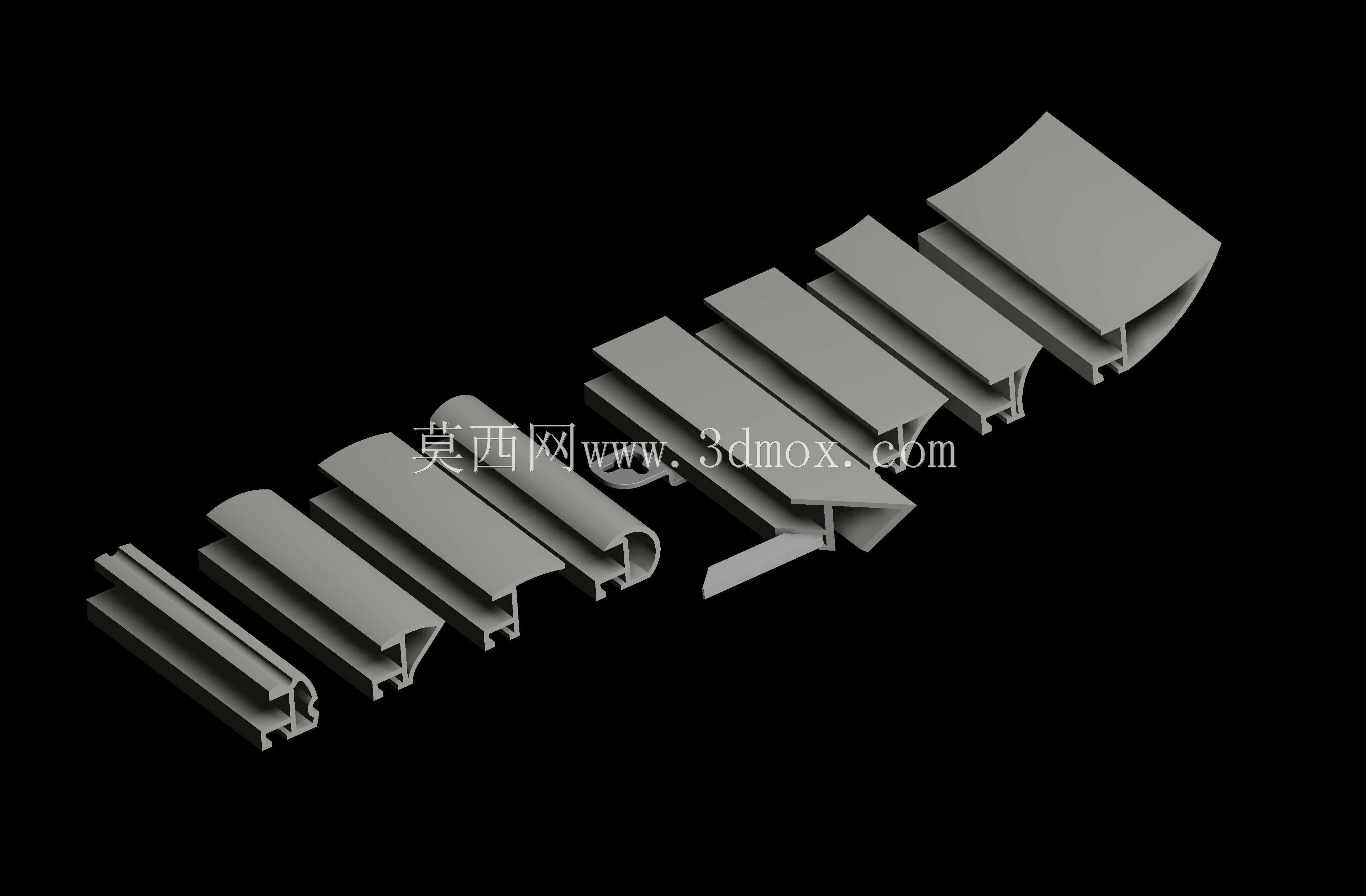

　　断面设计是该类相框的核心。外侧边框需要提供足够的视觉宽度和挺括感，内侧则应设置嵌装槽，用于承托玻璃、画芯和背板。槽口边缘不宜过薄，否则在压入背板或安装弹片时容易产生局部变形；壁厚也不宜盲目增加，否则会增加材料重量和挤压成本。较合理的思路是在可见外表面保持平整简洁，在受力位置设置加强筋或折边，使型材在轻量化条件下仍具备抗弯折能力。

　　边框的安装边界主要由型材断面宽度、嵌入深度和转角拼接尺寸决定。裁切时，外框尺寸与内框净开口尺寸并不相同，需要根据型材宽度、斜切损耗和槽口位置进行换算。若用于装裱印刷品，画面可视区域会被内缘压边遮挡一部分，因此三维建模时应明确显示压边宽度，避免后期排版时关键图案被遮盖。背板可采用纸板、密度板或铝塑板，通过弹片、旋转卡扣或压条固定，具体形式取决于框体厚度与使用频率。

　　在结构细节上，铝挤压型材的棱角可做微小倒角，既减少搬运和装裱时的划伤风险，也有利于阳极氧化、喷涂或覆膜等表面处理。型材内腔应避免突然变厚造成挤压时金属流动不均，也要避免过深过窄的封闭槽导致模具加工和成型困难。对于需要悬挂的相框，背面还应预留挂扣、挂钩或绳索固定位置；若采用隐藏式挂片，框背壁厚和槽位需要保证挂片受力后不脱出。

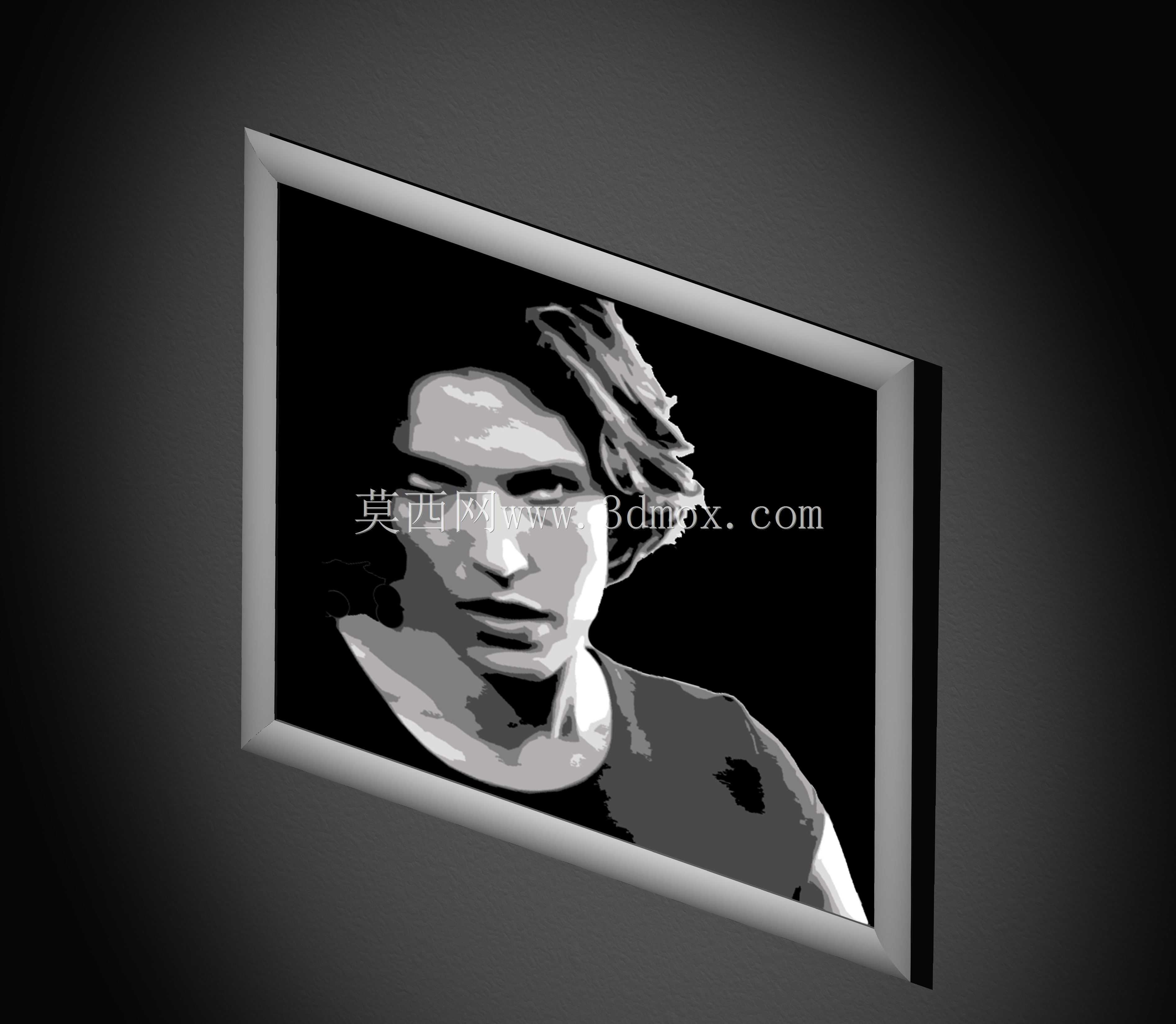

　　三维建模过程中，应先建立准确的截面草图，再沿长度方向拉伸生成边框料，随后按照相框外尺寸进行斜切和四角装配。断面草图需要区分外饰面、嵌装槽、加强筋和背板支撑面，不能将其简化为单一矩形条。转角处应重点检查45度拼缝是否贴合，槽口在角部是否连续，以及玻璃和背板装入后是否存在干涉。通过装配体方式表达，还可以直观检查框体内部净空间，判断透明板、画芯和背板叠放后的总厚度是否在槽口允许范围内。

　　该类结构的工程价值在于把装饰外观与型材工艺结合起来。外观上，窄边金属框能够弱化边框本身，使画面内容更突出；结构上，铝合金型材提供稳定的直线边框和可重复的装配槽位。设计时需兼顾挤压模具开口、锯切角度、表面处理、装裱顺序和悬挂承载，使相框不仅满足视觉呈现，也能在实际安装和长期使用中保持平整、牢固与便于维护。
