复古木质大画幅针孔摄影相机结构

　　这套木质摄影装置的结构建模，面向手工摄影器材、木工铣削加工与教学演示场景，核心用途是还原一台可装配、可理解的老式大画幅针孔相机。它并不依赖复杂电子元件，而是通过板材拼接、镜头座定位、皮腔暗箱空间和后背承载关系，把早期摄影设备的成像逻辑转化为可加工的机械结构。

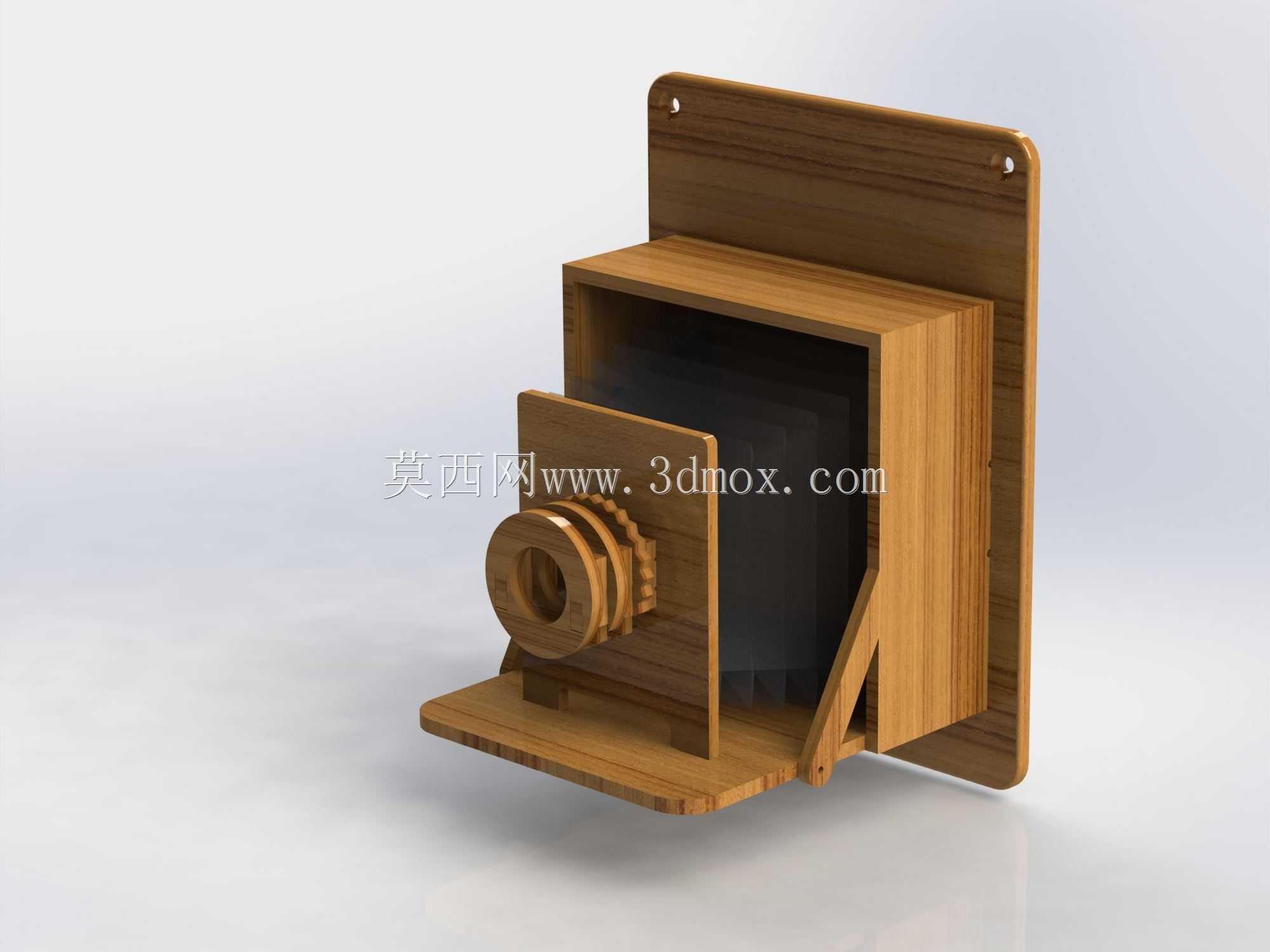

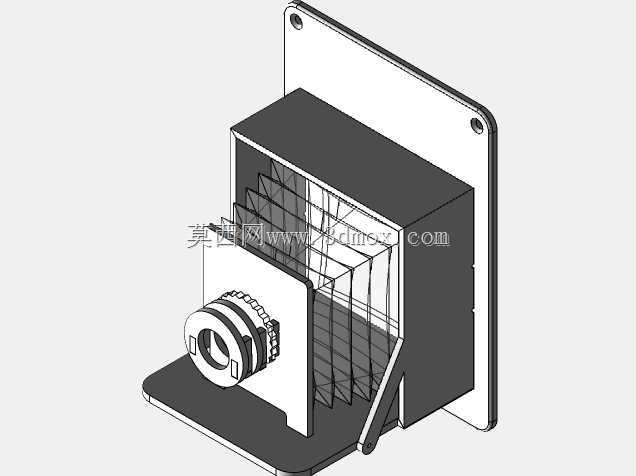

　　从实际使用看，装置前部为圆形镜头/针孔安装座，中部为可遮光的箱体空间，后部为竖直背板，底部设置承托平台和斜向支撑。前端圆筒座用于固定光学通路，外圈台阶和环形细节体现装配限位；后方大板可作为胶片或成像面板的安装基准，板面预留固定孔位，便于与支架、后背压板或展陈框架连接。底部托板向前延伸，承托镜头座并形成稳定底边，斜撑则把前平台与后侧箱体连接起来，减少悬臂受力后的晃动。

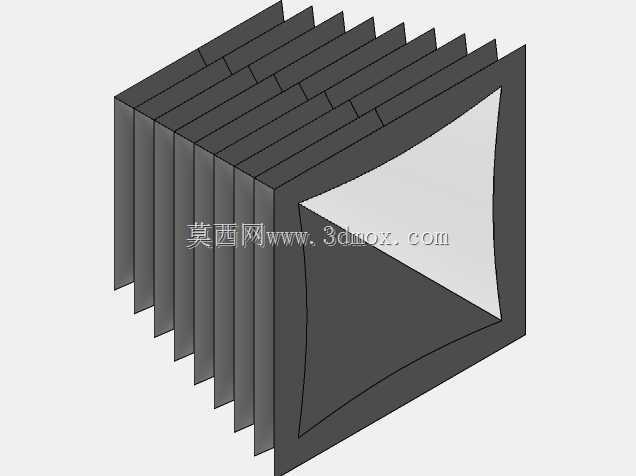

　　结构设计思路强调木工铣削与板材装配的可行性。主体由多块木板通过榫接、叠层或螺钉连接构成，侧板、顶板、底板和后背板形成近似矩形的暗腔。暗腔内部需要保持遮光，因此板材接缝、镜头座与前面板连接区、后背开合区都是建模和加工时需要重点关注的边界。若用于真实制作，可在板材拼缝处增加遮光条、绒布或阶梯止口；若仅作为外观展示模型，则保留木板厚度、层板纹理和螺钉位置即可表达复古器材的工艺感。

　　外形上，装置整体呈立式箱型，后背板高度和宽度均大于内部箱体，形成明显安装外延；前端镜头座轴线应与后背成像面保持平行，否则会造成成像面距离不一致。镜头中心高度需要相对于后背有效成像区域居中布置，底部平台到镜头轴线的距离决定了前方支架和三脚架连接位置。建模时应把光轴作为基准线，先确定后背板平面，再向前建立暗箱长度，最后布置镜头座和底部支撑，这样更容易保证针孔或镜头到成像面的焦距关系。

　　安装边界主要集中在后背板、底部托板和镜头座三处。后背板外轮廓适合作为整机与外部支架连接的面，上部两角的孔位可用于吊挂、铰接或压紧；底部平台可增加快装板、脚架座或定位槽，前端不能超出支撑面过多，以免重心前倾；镜头座外圈需要保留扳手或手拧空间，若采用真实镜片或针孔片，应在圆筒内部设计压圈、卡槽或螺纹限位。斜撑虽然外观细小，但对前平台刚度有直接作用，装配角度应使支撑力沿板件厚度方向传递，避免只靠胶接承受侧向载荷。

　　在工程表达上，该模型适合用来练习薄板类产品的多实体建模、装配间隙控制和木质件工艺拆分。板件边缘可设置小圆角以模拟铣削加工，镜头座可拆成圆筒、法兰、压圈和装饰环，后背板与暗箱之间可建立独立装配关系。对于需要出工程图的场景，应补充板材厚度、孔位中心距、镜头座外径、暗箱内腔长度和后背板有效安装尺寸；对于渲染展示场景，则应突出木材纹理方向、内腔遮光效果和前端金属/木质环件的层次。整体结构没有高速运动部件，设计重点不在强度校核，而在光轴对齐、遮光密封、装配顺序和手工加工便利性之间取得平衡。
