特斯拉双二极管AZ1电子管结构

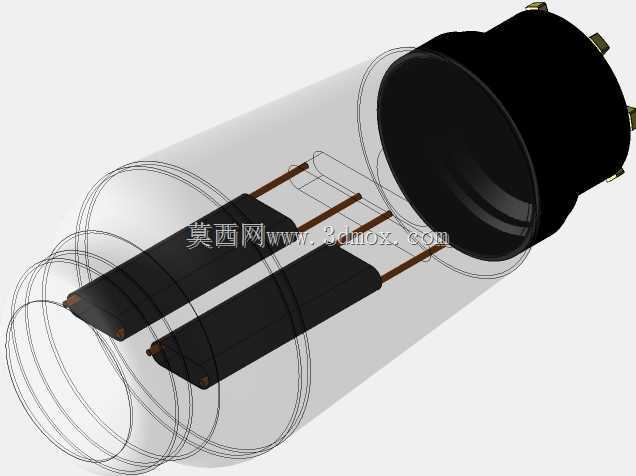

　　该三维结构呈现的是特斯拉双二极管AZ1的内部与外部组合形态，属于早期真空电子器件在整流、检波与小信号单向导通场景中的典型结构。模型将玻璃管壳、内部电极、支撑引线、黑色管基及端部定位触点完整表达，适合用于电子设备维修测绘、复古仪器结构复原、教学演示以及真空器件装配关系分析。

　　从实际用途看，双二极管电子管常见于老式电源整流、无线电接收设备、信号检波及高压小电流回路中。器件依靠管内两个独立二极管单元完成单向导电，能够在交流输入或交变信号回路中承担整流与限幅作用。模型中两根长条形黑色电极沿管体轴向平行布置，电极端部通过棕色金属引线连接至管基区域，这种布局有利于在有限玻璃腔体内容纳两组功能电极，同时保持电极间距、引线走向和支撑位置清晰可辨。

　　外形方面，整体采用细长圆柱玻璃封装，管壳以透明线框方式表现，可直接观察内部电极的空间位置。玻璃外壳承担真空密封、绝缘和防护作用，其圆柱轮廓在建模时需要控制同轴度，避免管壳与内部电极发生干涉。端部黑色管基为安装与电气连接区域，外周带有多个金属接触脚，触点沿圆周方向分布，用于与对应管座配合。管基外径大于玻璃管身，形成明确的安装台阶，设备布局时应在管基周围预留插拔空间和散热间隙。

　　结构设计思路上，该类器件重点在于电极对中、引线支撑和管座匹配。内部电极并非简单贴装在平面基板上，而是悬浮于真空腔体内，通过细长金属导体完成固定与导电。模型中引线从电极末端延伸至管基，走向带有轻微弯折，既反映真实电子管的装配工艺，也提示在三维设计中需要关注细长零件的刚度、焊接位置以及热变形影响。两个黑色电极外形近似长板状，表面平整，边缘带有连接端，便于体现极板面积与导电路径之间的关系。

　　在设备安装边界上，圆柱管身需要沿轴向插入管座，管基端面承担轴向定位，外周触点承担径向电气接触。进行整机布置时，不能只按玻璃管外径预留空间，还应考虑管基最大外径、触点突出高度以及插拔操作所需的手部或工具空间。若器件用于竖立安装，管座下方应保证焊点和接线余量；若横向安装，则需考虑管体支撑，避免玻璃外壳受侧向载荷。周围高压回路应保持足够爬电距离，靠近金属机箱处不宜让玻璃管身直接承受夹紧力。

　　建模表达上，透明管壳与实体电极采用分层显示方式，能够同时展示外观轮廓和内部构造。玻璃部分使用回转体思路建立，管基通过圆柱主体、端部圆角和周向触点组合完成；内部极板可采用拉伸实体并配合端部倒角，引线则以细长圆柱或扫掠特征表达。对于需要工程出图的场景，应补充管基触点圆周分布、电极轴向位置、管身总长和最大外径等关键尺寸，以便在仪器面板、管座安装板和维护空间校核中直接使用。

　　该结构的价值不只在于还原一个电子元件外形，更在于把真空器件内部不可见的电极关系、引线路径和封装边界转化为可检查的三维对象。结构工程师可据此校核管座布局，电气设计者可理解双二极管单元的连接方式，教学或展示场景中也能通过剖切、透明显示和旋转观察，清晰说明传统真空整流器件的组成与工作空间。
