特斯拉管AF7三极管电子管三维结构

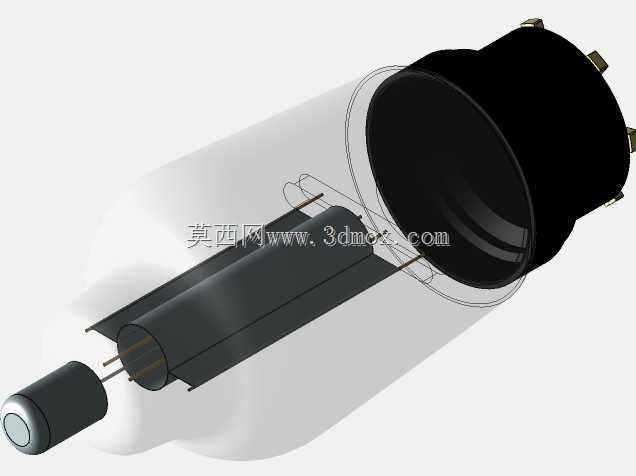

　　该三维结构围绕特斯拉管三极管的内部电极、外部玻壳与端部封装关系展开，适合在老式音频放大电路、实验教学装置、真空器件展示以及电子管设备维修测绘中作为结构参考。模型将管体拆分为透明外壳、黑色屏蔽筒、圆柱形阳极筒、细长栅极支撑、阴极组件和端部管脚连接段，能够清楚呈现真空三极管内部并不只是一个封闭金属件，而是由多组同轴电极、绝缘支撑和引出导体共同组成。

　　从实际用途看，这类器件主要依靠阴极发射电子、栅极控制电子流、阳极收集电子来实现信号放大。建模时没有把内部结构简化成实心圆柱，而是保留了阳极筒的开口形态、栅极引线的细长走向以及端部小圆柱电极的位置关系。黑色外筒与透明外壳之间形成明显的包覆层次，便于检查装配时电极是否居中、引线是否与外壳干涉、端部封接位置是否留有足够绝缘距离。对于需要做电子管底座适配、管罩设计或教学剖切展示的人员来说，这种分层表达比单纯外观模型更有参考价值。

　　结构设计上，管体沿轴向布置，前端为较小直径的端部电极与引出端，中部是主要电极工作区，后端为较大直径的黑色封装及屏蔽结构。阳极筒采用薄壁圆筒形式，既能围合电子运动区域，也为金属电极提供相对稳定的空间边界；栅极相关构件以细杆和支撑片形式贴近阴极轴线布置，体现出三极管中控制电极需要靠近电子流路径的特点。透明外壳按照玻壳轮廓包覆内部组件，在三维环境中可通过半透明显示观察内部零件，但在实际工程出图或干涉检查时，应将外壳、金属筒、电极和引线分别设置材质与显示状态，避免透明件遮挡关键配合面。

　　安装边界方面，模型需要重点核对轴向总长、最大外径、端部小电极直径以及后端黑色筒体外缘。管体在设备中通常通过管座或夹持结构定位，设计周边零件时不能只按最大圆柱轮廓留空，还应考虑后端凸起、引脚引出方向和散热间隙。电子管工作时外壳与金属电极存在温度变化，邻近塑料件、导线和固定支架应避免贴靠高温区域；若用于复古音频设备，管罩内孔应比最大外径留出装配余量，同时保证气流能够自然流通。若该模型被用于剖切动画或结构演示，可沿管体轴线制作剖面，展示阴极、栅极、阳极的相对层级；若用于机械装配，则应把端部引线作为柔性或精细件处理，在总装中预留弯折和焊接空间，防止硬接触造成根部应力集中。
