IN13辉光条形柱状显示管结构造型

　　这套结构围绕长条形辉光指示管展开，还原的是老式模拟量显示链路里很有代表性的一类柱状显示器件。器件本体采用细长玻璃管封装，前端为圆形封接端面，后端引出多根细金属引脚；管内沿轴向布置连续发光段，通电后可通过发光长度反映输入信号大小，视觉上类似一根可伸缩的光柱。与数码管分段跳变不同，这种条形管的显示更接近连续指针，在音频电平、电源电压、工业模拟量、实验台面板等场景中，能够让操作者快速判断量值变化趋势，而不必刻意读取精确数字。

　　从设备用途看，这类显示管常被布置在控制面板、测试仪器、复古音频设备和教学演示装置中。它承担的是人机交互末端的指示功能：前端电路将电压、电流或音频信号转换为适合辉光管工作的驱动电平，管内发光段随信号强弱沿长度方向延伸或回缩。工程上选用它，并不只是追求复古外观，更重要的是其光柱变化直观、远距离辨识度好，在昏暗机柜环境中仍能清楚显示状态。对于需要同时监控多路模拟量的设备，多根条形管并排安装后，可以形成类似均衡器的指示阵列，便于比较通道间的相对大小。

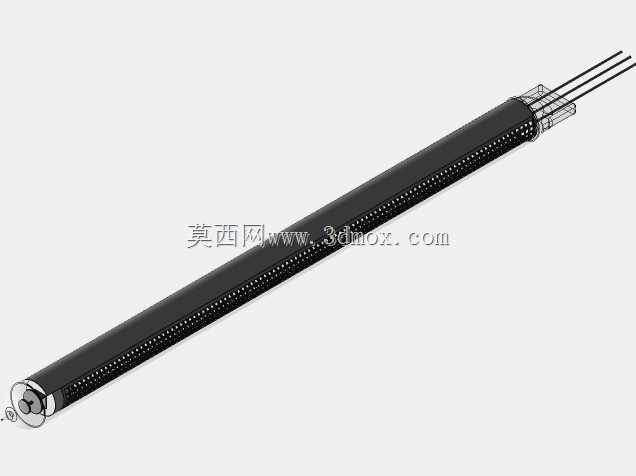

　　建模时需要优先抓住细长比例和端部结构。玻璃外壳为长直圆筒，主体直径相对长度很小，整体呈棒状；前端保留抽气封接后的小圆头与金属电极轮廓，后端则设置引脚封接区，数根导线以平行方式伸出。管身内部不能只做成简单实心圆柱，应体现沿轴向排列的发光栅格或连续指示带，这也是外观识别的核心。外部玻璃壁、内部支撑件、端部金属件和引脚材料应分层表达，便于后续在渲染时区分透明壳体、金属电极和发光区域。若用于装配设计，还需要给玻璃管预留防护套或固定夹位置，避免整机振动时直接受力。

　　安装边界方面，该器件属于轴向细长件，布局时不能只关注管体直径，还要同时考虑后端引脚折弯空间、接线余量和前方观察窗口。面板开孔宜按端部支撑结构设计，而不是让整根玻璃管承受压紧力；固定点通常分布在两端或靠近后端封接区，中间保持悬空或设置弹性缓冲。引脚间距较细，三维布线时应避免强行拉拽，导线走向应与管轴保持一致，再在远离封接点的位置平缓弯折。若多根管并排使用，中心距既要满足视觉排列，也要给焊接、检修和套筒防护留出操作空间。

　　结构设计思路上，透明外壳与内部发光体的关系需要重点处理。玻璃外轮廓决定安装尺寸，内部电极和发光栅网决定显示效果；端部封接部位尺寸略复杂，是模型细节集中区域。建模时可将管身作为主体曲面，端部金属帽、绝缘封料和引脚分别建为独立零件，这样在工程图或剖视图中能够清楚表达装配层次。管内发光段不必追求不可见零件的过度堆砌，但沿长度方向的点阵或栅格节奏应保持均匀，以便在渲染图中呈现柱状显示管特有的细密纹理。

　　在实际整机集成中，还要考虑发热与高压驱动带来的布置要求。辉光显示器件工作时不同于普通LED指示灯，周边不宜紧贴塑料薄壁件，也不应让高压引线贴近低压信号线。结构上可将显示管安装在面板前方可视区域，驱动板布置在后方易维护位置，中间通过引脚或短导线连接。对于复古设备翻新项目，该模型可作为面板布局校核依据；对于新型仪表设计，它也可用于验证透明外壳、固定卡环、遮光罩和面板丝印之间的配合关系。整体来看，模型的价值不只在外观复刻，更在于把细长电子管在机柜内的可视、安装、接线和维护边界完整表达出来。
