IN9条形光电感应传感器结构

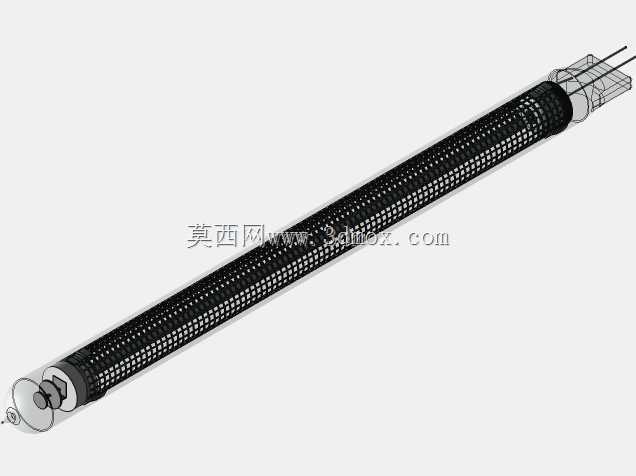

　　这套条形感应元件的三维结构围绕细长型检测场景展开，主体采用长杆式布局，外部以网格状防护层包覆感应区段，端部设置接线与固定接口，整体形态适配设备内部狭长安装空间。在自动化生产线中，这类元件常布置于输送轨道侧边、料道槽体内部或工装夹具的窄缝位置，用于工件到位检测、物料存在判别、行程位置反馈，尤其适合安装空间受限、检测路径沿直线延伸的工况。

　　从结构组成来看，模型完整还原了感应杆体、端部连接座、出线接头、端头固定件以及防护网套的配合关系。中段大面积网格结构并非单纯装饰，而是对应感应面的防护与透感区域：网格既可以阻挡加工碎屑、粉尘直接接触内部感应芯体，又不会遮挡检测信号的传递路径；杆体两端的金属连接件承担定位与锁紧功能，一端预留接线腔体，用于信号线引出与防护，另一端设置轴颈与锁紧螺母，可直接穿入设备支架孔位完成固定。

　　设计思路上，细长杆的直径控制在较小规格，能够嵌入常规传感器无法布置的窄小空间，例如包装机的料仓侧壁、电子装配设备的载具通道、纺织机械的走线架旁。端部接头采用阶梯轴配合形式，安装时只需在安装板上加工对应通孔，套入杆体后通过螺母锁紧即可完成轴向固定，不需要额外设计复杂夹持座，大幅降低配套工装的加工成本。出线端的腔体预留了线缆弯折空间，避免设备运行震动时线缆根部反复折损，网格护套与内部芯体之间保留均匀间隙，既保证防护强度，也避免护套接触感应元件造成信号干扰。

　　外形边界方面，整体长度远大于径向尺寸，安装时需重点校核杆体穿入路径上的干涉问题：要确认输送物料移动时不会剐蹭网格护套，周边运动部件的行程终点与杆体表面保留安全间隙；固定端的安装孔同轴度需控制在合理范围，防止长杆装配后出现弯曲变形，影响检测一致性。接线端要预留线缆插拔与走线的弯曲半径，不能将接头紧贴设备壁面布置，给后期维护拆装留出操作空间。

　　在实际选型配套中，这类条形感应结构可以适配不同的检测距离需求，通过调整中段网格区段的长度来改变有效检测范围，长尺寸版本可覆盖较大的直线检测区域，替代多个分散布置的点式传感器，减少接线点位与控制器输入端口占用。杆体外部的防护结构也适配多尘、有少量切削液飞溅的车间环境，网格层可阻挡大颗粒杂质，端部密封结构能够避免液体沿接线缝隙渗入内部。建模过程中各零件的装配关系清晰呈现，护套的网格纹理、接头的倒角、锁紧件的螺纹段都做了对应还原，结构工程师可以直接参考该布局完成设备检测点位的结构设计，根据自身设备的安装空间调整杆体长度、固定端尺寸与出线方向，也可在此基础上拓展不同防护等级、不同接线形式的衍生型号，满足各类狭长工位的检测安装需求。
