特斯拉AL4五极真空电子管结构

　　这套五极真空电子管的三维结构，完整还原了玻璃管壳、内部电极组件与黑色胶木管基的装配关系，适合用于老式射频功率放大设备、高压实验装置以及复古电子装备的结构复刻与维修测绘。

　　从实际使用场景看，这类五极管多用于早期音频功率放大、小功率射频振荡和特斯拉线圈相关的高压实验回路中。它依靠阴极发射电子，栅极控制电子流，屏极收集电子，配合帘栅极和抑制栅极，能够在较高阳极电压下获得比三极管更稳定的放大能力，并减小极间电容带来的寄生振荡。模型把内部各电极的相对位置、支撑引线和管脚连接关系都表达了出来，结构设计人员可以据此核对电极间距、引线走向和管基封接位置。

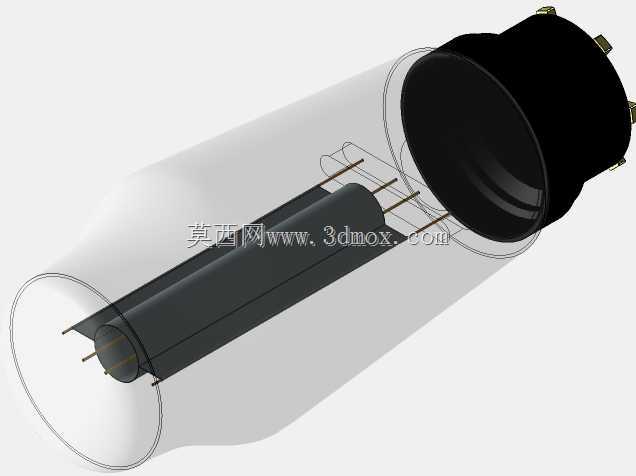

　　外形上，器件主体为细长玻璃泡壳，一端为圆弧封闭端，另一端与黑色绝缘管基连接。管壳采用透明体表达，能够直接看到内部圆筒状屏极、栅极骨架以及多根细电极引线。管基外缘布置多个金属插脚，插脚沿圆周分布，插入管座后承担电极电气连接和机械定位双重作用。建模时需要重点控制玻璃外壳的回转曲面、管基与玻壳的同轴度，以及插脚分度圆直径；若用于整机布局，应在管基周围预留插拔空间，并在管壳上方保留散热和高压绝缘距离。

　　内部结构的设计思路围绕电子运动路径展开。阴极位于中心区域，外部依次布置控制栅、帘栅和屏极，各电极通过细长支杆固定，并延伸至管基管脚。屏极采用筒形结构包围电子流区域，既能提高电子收集效率，也能屏蔽外部电场干扰；栅极则以细杆和绕丝空间位置体现，建模时不必过度追求微观绕丝，但必须保证各电极的层级关系和支撑方向正确。引线从电极端部斜向汇聚到管基，这种布置要避免相互交叉过近，尤其在高压工作条件下，极间距离直接关系到打火风险和绝缘可靠性。

　　安装边界方面，器件依靠管座插脚垂直或倾斜安装，整机布局中不能只按玻璃外形占位，还要考虑管壳受热后的空气流通。阳极高压回路附近应避免金属件贴近玻壳，管脚焊接处需保留走线和检修间隙。若将该模型用于设备装配，可把玻璃壳作为外观与干涉检查件，把管基插脚作为电气连接基准，把内部电极作为原理展示和结构分析对象。

　　从建模细节看，玻壳适合用回转体加端部曲面完成，黑色管基可通过圆柱基体、端部倒角和插脚阵列组合；内部屏极使用薄壁圆筒，电极支杆采用细长杆件，管脚则按圆周阵列布置。透明材质与黑色管基形成明显对比，能够在剖切或爆炸视图中清楚展示封接关系。对于维修复刻、教学演示或老式电子设备再设计而言，这种完整结构比单一外观模型更有参考价值，既能用于装配干涉检查，也能辅助理解五极管各电极在工作回路中的空间布置。
