玻璃封装数码显示管内部结构

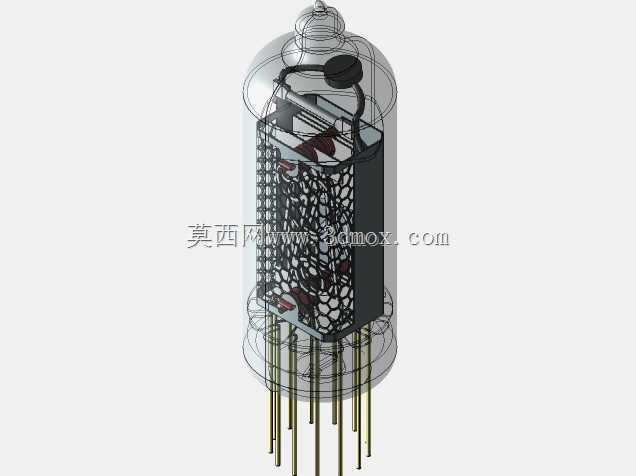

　　这套结构完整还原了玻璃壳封装数码显示管的内外装配关系，外层透明玻壳采用抽真空密封的泡壳造型，顶部预留抽气封接的尖嘴结构，玻壳侧壁做圆滑过渡，避免封接退火过程中出现应力集中开裂。玻壳内部承载核心显示功能的网状栅格支架为冲压成型的金属构件，网格区域对应各段发光电极的支撑位，支架侧边设置黑色绝缘固定座，将内部电极组件与玻壳内壁保持均匀间隙，防止运输振动时电极触碰玻壳引发短路。顶部的黑色圆形消气剂构件通过金属弹片固定在支架上方，抽真空完成后通过高频加热激活，吸收管内残余气体，长期维持管内真空度，延缓电极氧化老化。底部引出多根镀金金属插针，插针沿玻芯封接座垂直向下排布，插针间距匹配通用数码管座的开孔尺寸，插针根部与玻壳封接处采用玻璃粉烧结密封，兼顾电气绝缘与气密性能。

　　从实际应用场景来看，这类玻璃封装数码管早期多用于工业控制柜的数显面板、老式测试仪器的计数显示工位、老旧数控设备的参数显示单元，依靠玻璃壳内电极放电发光实现数字段点亮，相比早期塑料封装显示器件，它的抗电磁干扰能力更强，在强电车间、工频加热设备周边的工况下，显示段不会出现误闪烁、乱码问题。结构设计阶段首先要锁定插针的安装边界：插针伸出玻壳底面的长度需满足插座插合深度，插针根部的封接台阶直径要和面板开孔预留间隙，玻壳最大外径处要和面板安装位的防护罩内壁保留侧向间隙，避免设备运行振动时玻壳与防护罩磕碰。内部网状支架的定位是建模难点，支架既要为各段发光电极提供精准的支撑点位，保证段与段之间的绝缘间隙均匀，又要在有限的玻壳内腔空间里避让顶部消气剂的激活膨胀空间，支架侧边的绝缘固定座采用卡扣加点焊的双重固定方式，即便经历运输途中的冲击振动，内部电极组件也不会出现移位。

　　玻壳的造型设计兼顾工艺可行性与内部容积需求，圆柱段内腔刚好容纳网状支架的主体轮廓，顶部圆弧段收拢后预留抽气尖嘴的加工余量，底部扩边段和金属封接环烧结为一体，封接环再和插针的绝缘基座配合，形成完整的密封腔体。在整机布局时，这类器件的周边要预留散热空间，虽然器件自身工作发热量不大，但玻壳属于脆性构件，周边的大功率发热元件要保持足够距离，避免长期热辐射导致玻壳封接处应力变化出现慢漏气。插针的接线端建议搭配对应规格的管座，不建议直接将导线焊接在插针根部，焊接热量传导至封接位置容易破坏玻璃烧结层的气密性。内部走线的弹片采用弹性合金材料，既保证电极之间的导电连接可靠，又能缓冲温度变化带来的热胀冷缩应力，避免刚性连接在温度循环后出现脱焊。网状支架的网格开孔尺寸经过匹配，既可以减轻内部构件的整体重量，又能让消气剂激活时产生的气流在管内均匀流通，保证残余气体被充分吸收。对于需要复刻老式仪器面板、做工业设备维保替换件的设计场景，这套结构完整呈现了玻璃封装数码管从外部安装接口到内部功能构件的全部装配逻辑，建模时各零件的配合公差、封接位置的尺寸边界都按照实际器件的装配要求还原，可直接用于面板安装干涉检查、维护工装设计以及老式显示设备的结构参考。
