ZM1000尼克西数码显示管结构建模

　　数码显示类器件在早期工业计数面板、测试仪器读数窗口、音频设备电平指示以及复古风格电子装置中承担字符呈现任务，其结构不同于现代贴片式点阵屏，内部依靠多根独立金属电极与栅网形成完整显示腔体。本次建模围绕ZM1000尼克西管展开，重点还原圆柱玻璃封装、端部引脚阵列、内部网状阳极以及字符电极的空间关系，使模型既能用于外观展示，也能服务于面板开孔校核、装配干涉检查和展示装置结构设计。

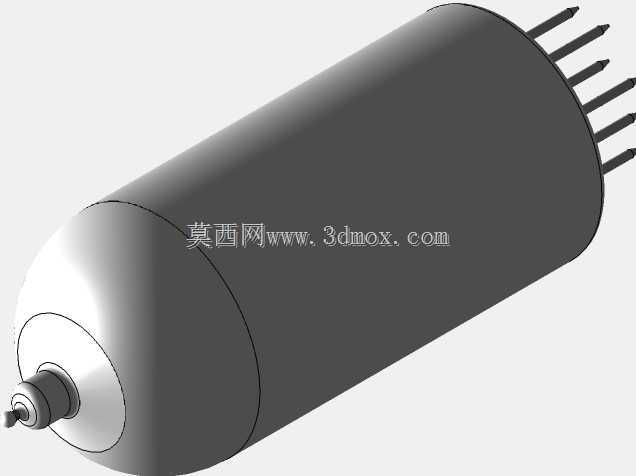

　　从实际使用角度看，这类器件通常垂直安装在仪表前面板后方，引脚穿过电路板焊孔或插座，管体前端透过面板窗口露出。圆柱外形决定了面板开孔不能按矩形显示模块处理，而要围绕玻璃外径、端部收口和安装衬套预留环形边界。模型中可见主体为长圆筒结构，一端为较平滑的封闭圆弧，另一端逐渐收窄并引出多根细长引脚；引脚并非随意排布，而是沿端部圆周方向分层展开，对应不同字符电极与公共极。设计配套PCB时，需要结合引脚伸出长度、根部间距和焊接操作空间确定板距，过孔周围还要避开高压走线，防止相邻引脚之间产生拉弧或漏电。

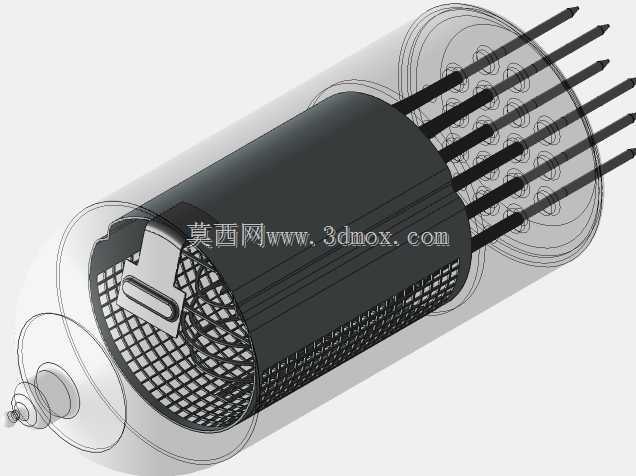

　　内部结构是该器件建模的核心。圆筒内部设置细密栅网，栅网沿腔体周向包裹，形成可视的笼状轮廓；多根金属杆从端部伸入腔体，并在不同高度连接字符成形电极。尼克西管的显示原理决定了电极不能简单做成实心柱体，字符形状需要在电极端部形成可被辉光包围的轮廓，因此建模时要保留薄片、折弯和局部镂空特征。栅网与字符电极之间存在明确径向间隙，这个间隙既影响放电显示效果，也限制器件在振动环境下的接触风险。若将模型用于教学或结构演示，可通过半透明外壳与线框叠加方式展示内部电极层次，使观察者能够区分玻璃外壁、金属栅网、字符极和引出脚。

　　外形尺寸处理上，圆柱主体直径是面板设计的首要边界，管长则决定前面板到主板的最小深度。端部玻璃收口具有锥度过渡，不能在装配中被橡胶圈或金属压环硬压；实际固定多采用弹性夹持、软垫圈或专用插座，避免玻璃局部受力。引脚细长且数量较多，运输和装配中容易偏斜，建模时将每根引脚的根部位置、延伸方向和末端长度分别表达，便于后续生成插座或焊接工装。对于需要做复古仪表台的项目，还可以依据该模型检查多只数码管并排排列时的中心距，防止管体互相贴近，同时保证前方字符窗口对齐。

　　设计思路上，模型没有把器件简化成单一圆柱体，而是将外部封装与内部电极分开构建。外壁采用连续回转面表现玻璃泡壳，端部收口通过曲面过渡连接到引脚区；内部栅网使用规律网格结构体现通透感，字符电极则以细长金属支架伸入腔体。这样处理后，在渲染图中可以同时看到实体外壳和内部线框轮廓，工程图中也能够提取主要直径、长度、引脚分布和安装避让区域。对于结构工程师而言，这种建模方式比单纯外观模型更有价值，因为面板厚度、密封圈位置、插座高度、走线空间和维护拆卸方向都需要依赖这些几何边界判断。

　　在设备选型与集成时，还要考虑尼克西管的工作特性。它需要较高驱动电压，引脚与周边低压电路之间应保持足够绝缘距离；管体发热虽然不高，但多管密集排列时仍应在面板后方保留空气通道。玻璃外壳属于脆弱部件，安装方向尽量避免承受弯曲载荷，外壳不得与金属支架形成刚性点接触。若设备处于移动或振动场景，引脚根部需要通过插座或灌胶缓冲来降低疲劳风险。模型中细长引脚与圆筒主体的比例关系，能够直观提示设计者：装配受力点应落在管座或衬套上，而不是玻璃封接处。

　　从制造与维修角度看，该类器件的替换依赖引脚顺序和安装高度。三维模型可用于制作装配指导视图，明确哪一端朝向观察窗口、引脚穿出长度以及栅网在腔体内的方向。多只器件组合成多位数字显示时，可沿水平方向阵列布置，并依据圆柱外径设置相邻中心距；前面板窗口可采用圆孔加深色遮光圈的形式，既突出管体轮廓，又减少周边杂光。模型内部电极密集，展示时适合采用剖切、透明化或局部隐藏方式，让外部安装结构与放电显示结构同时可读。

　　整体来看，ZM1000尼克西管的三维表达重点不在复杂运动机构，而在细长引脚、玻璃腔体、网状电极和字符支架之间的精确空间组织。围绕这些特征完成建模后，可直接支撑仪表面板布局、电路板引脚定位、防护衬套设计、展示装置装配以及电子器件教学演示，使复古显示器件在现代结构设计流程中具备可校核、可装配、可复用的工程价值。
