两片式内螺纹手动球阀DN15

　　在小型水系统、压缩空气支路、液压试验台和仪表取样管路里，DN15口径的两片式内螺纹球阀是最常见的截断元件之一。它不像调节阀那样承担连续节流任务，核心作用是在检修、换表、排凝或隔离支路时快速建立通断状态。手柄旋转九十度即可完成全开或全关，全开时流道近似直通，压降低、滞流区小，对清水、气体、油品以及不含大颗粒杂质的中性介质都比较友好。现场布置时，这类阀门通常安装在泵出口旁通、过滤器前后、压力表引压管前端、设备进水口和分配支管上，操作位置要留出扳手摆动空间，避免手柄贴墙或被管线遮挡。

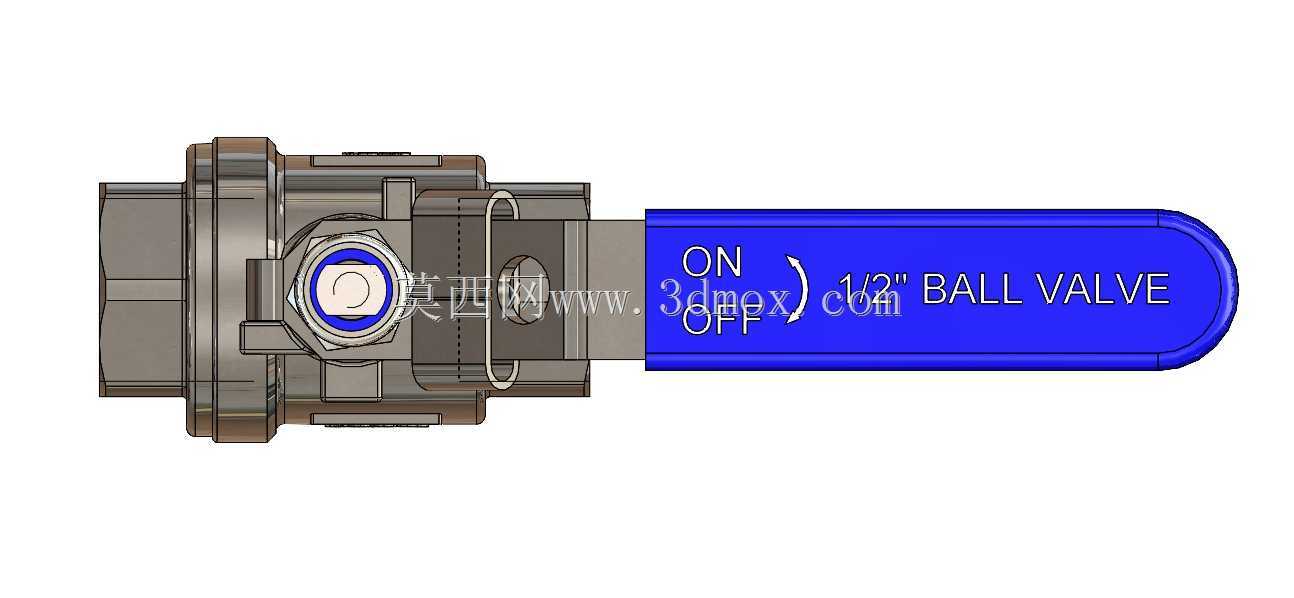

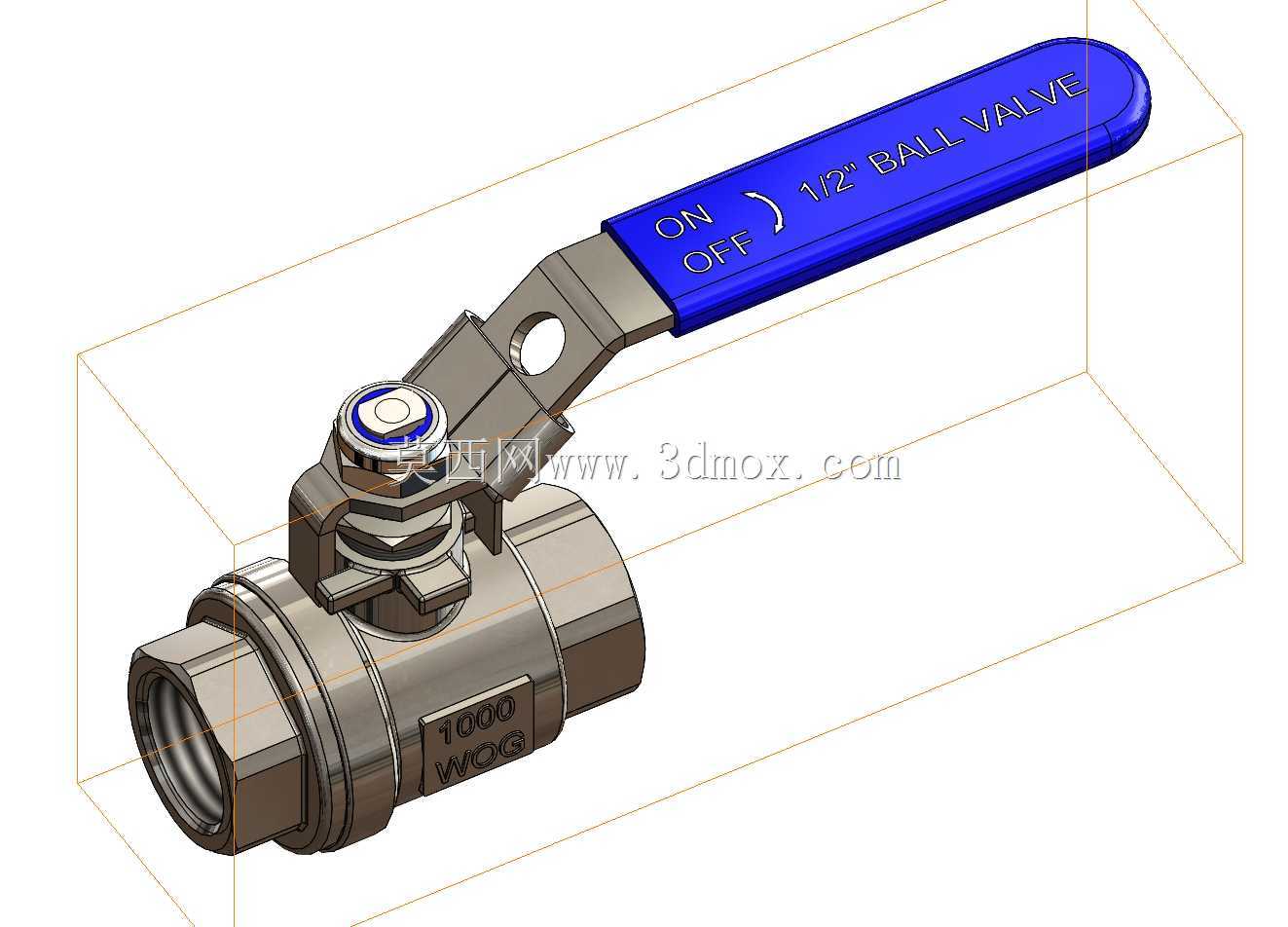

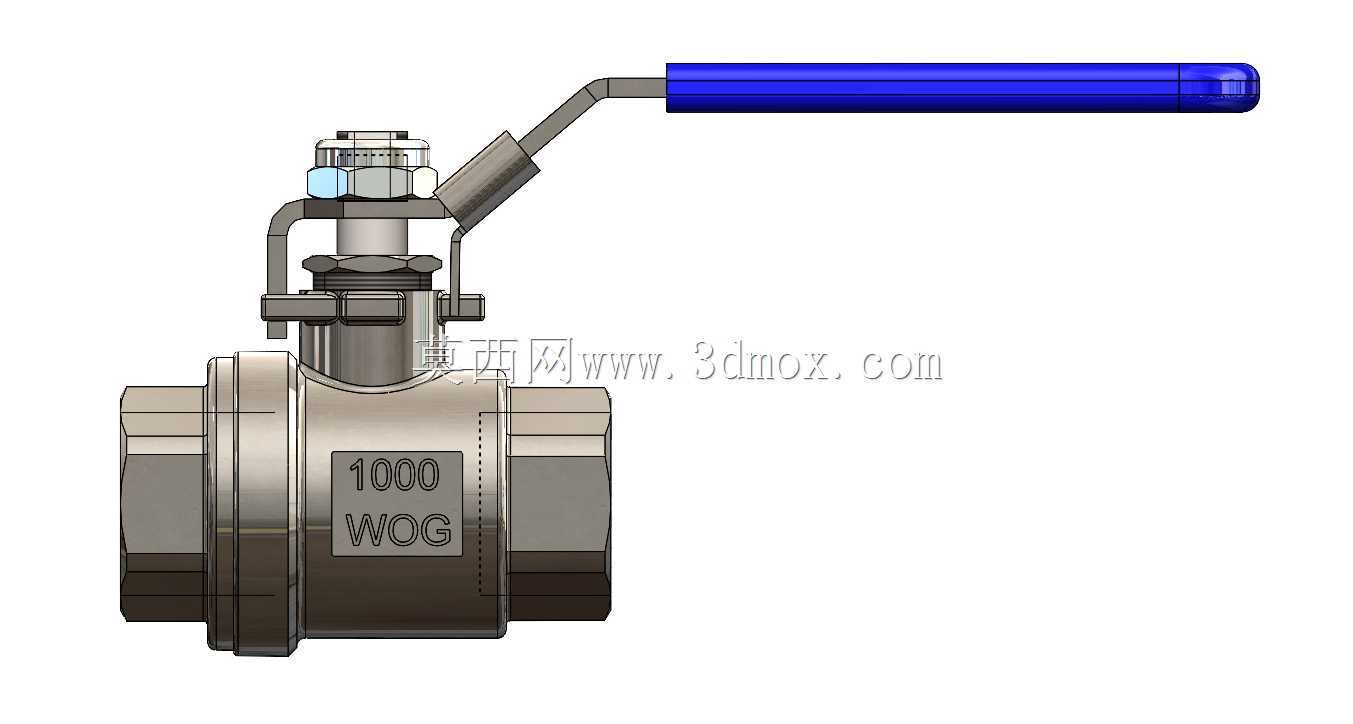

　　从结构上看，模型还原的是典型两片式阀体：左右阀体通过螺纹连接并夹紧中间球体，球体两侧设置密封座，上部由阀杆带动旋转。阀杆与阀体之间设有填料和压盖结构，用于维持启闭过程中的密封；手柄采用扁平长杆加蓝色包覆层，端部弯折后与阀杆扁位配合，既能传递扭矩，也能通过手柄方向直观判断阀门状态——手柄与管路平行时为全开，垂直时为全关。阀体表面铸有1000WOG标识，对应公称压力等级下的水、油、气通用工况含义，建模时将字样、六角端部、中缝、台阶和铸造圆角都做了表达，便于装配评审和出图时识别。

　　设计这类阀门时，首先要确定的是通径和端部连接。DN15对应约半英寸内螺纹接口，两端六角外形用于扳手拧紧，安装边界不仅包括阀体长度，还必须计入两端接头、生料带或密封胶所占位置，以及管道对中误差。阀体中部直径大于接口外径，若布置在密集阀组内，应按最大外圆预留检修间隙；阀杆顶部的压盖螺母需要留出扳手空间，手柄长度则决定操作扭矩和安全距离。三维建模时，球体通孔应与接口流道保持同轴，密封座压缩量不能只按外观摆放，需要体现装配关系；阀杆扁位、手柄套合处和锁紧螺母应按实际装配顺序建立，否则在工程图剖面中容易出现干涉或逻辑错误。

　　实际选型中，两片式球阀结构紧凑、成本较低，适合频繁90度启闭但不长期半开节流的场合。若长期让球体处于半开状态，高速介质会冲刷密封面并产生振动噪声，缩短密封座寿命。管路设计时还要考虑介质流向虽不受限制，但阀门前后最好设置可拆卸接头或活接，方便维修时整体拆下。对于水平管段，手柄可朝上或侧向布置，不建议朝下，以免泄漏介质积聚在阀杆填料处；对于竖直管段，则应保证操作者站在地面或平台上能够直接扳动手柄。模型把蓝色手柄、金属阀体、银色阀杆和黑色密封件区分开，材质层次清楚，既可以用于管路布置干涉检查，也适合作为阀门样本库中的标准件，在设备方案、教学演示和备件建模中直接调用。
