DN50对夹式双板止回阀结构设计

　　在给排水、暖通循环水、化工流体输送以及压缩空气管路的设计选型中，止回阀是最容易被忽视却直接影响系统安全的元件。DN50规格的对夹式双板止回阀，常用于公称通径50mm的水平或垂直管段，核心作用是在泵停机、管路压力波动或介质反向流动时，依靠阀板自重与回流压力自动闭合，阻止介质倒流，避免水锤冲击泵体叶轮、损坏流量计或造成上游介质污染。

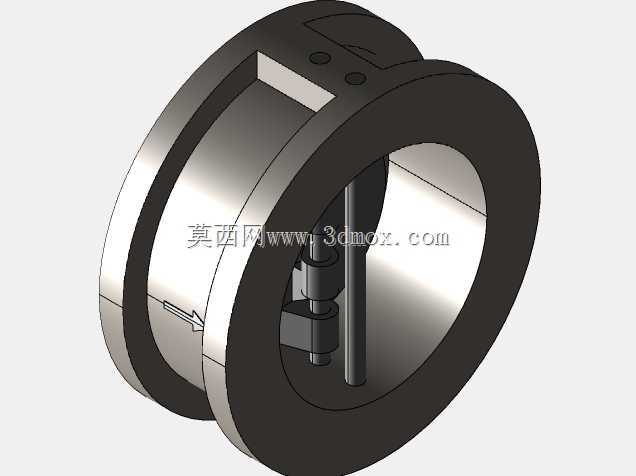

　　从现场安装边界来看，这类止回阀采用对夹式结构，整体呈短圆筒形，阀体两端没有向外延伸的法兰盘，安装时直接夹在两片管路法兰之间，靠穿通螺栓压紧固定。相比旋启式止回阀，它的轴向长度明显更短，占用管廊空间小，重量也更轻，特别适合泵房内设备排布紧凑、管道间距有限的场合。建模时需要重点核对阀体外径与法兰密封面的匹配关系：阀体两端的环形定位面要落在PN10/PN16标准法兰的密封面范围内，外圆不能干涉法兰螺栓孔的穿装位置；阀体上部的两个小凸台对应阀板销轴的装配端，建模时要保证凸台位置与两片阀板的旋转轴线同轴。

　　内部结构上，双板止回阀采用对半分置的两块半圆形阀板，中间沿竖直方向布置一根固定销轴，两块阀板分别铰接在销轴两侧。正向通流时，介质从阀体箭头标识的入口侧流入，压力作用在阀板内侧，将两块阀板向中心上方推开，阀板绕销轴旋转贴靠到阀体内部的限位结构上，流道完全打开，介质直通而过，流阻相比单瓣旋启结构更低。当介质流速下降或出现反向趋势时，阀板在自身重力和回流介质压力作用下迅速回转，两块半圆阀板同时闭合，在中心对接处形成密封，配合阀板边缘的密封胶圈，将反向流道切断。

　　结构设计中有几个细节直接决定使用可靠性。其一是销轴的固定方式，销轴贯穿阀体上部凸台并与阀体形成定位，建模时要预留销轴与阀板铰孔的配合间隙，既保证阀板转动灵活，又不能间隙过大导致阀板晃动偏磨；其二是阀板闭合限位，阀体内部需要设置对应止挡面，限制阀板关闭时的转角，避免阀板过转造成密封面错位；其三是阀体外部的流向箭头，必须在铸件或阀体加工面上明确标识，安装方向一旦装反，阀板将无法被介质推开，整条管路会被截死。

　　从三维建模的实操角度，搭建该模型可以先从阀体回转体入手，绘制内外环剖面旋转生成主体筒形结构，再切出上部销轴安装孔与凸台；阀板部分绘制半圆板实体，叠加密封槽与铰接耳板，绕销轴轴线做旋转装配校验，模拟阀板从全开到全闭的转动行程，检查阀板在全开位置是否与筒体内壁发生干涉，闭合时两阀板对接面是否完全贴合。这类结构没有复杂的曲面特征，关键在于装配关系的准确性和安装尺寸的合规性，完成后的模型可直接用于管路装配干涉检查、阀门选型布局以及非标夹具设计的参考依据。在实际工程应用中，该规格阀门常与离心泵出口、水表前后、换热设备进出口配套，选型时除了通径匹配，还要结合介质温度、腐蚀性选择阀体与密封件材质，才能保证长期运行的密封效果与使用寿命。
