1.5寸旋翼式冷水水表三维结构设计

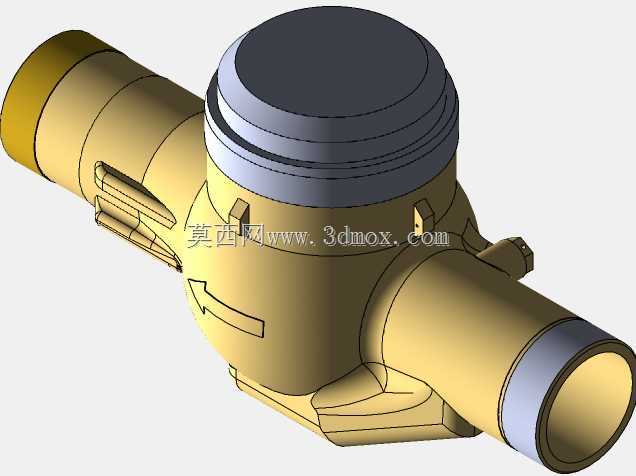

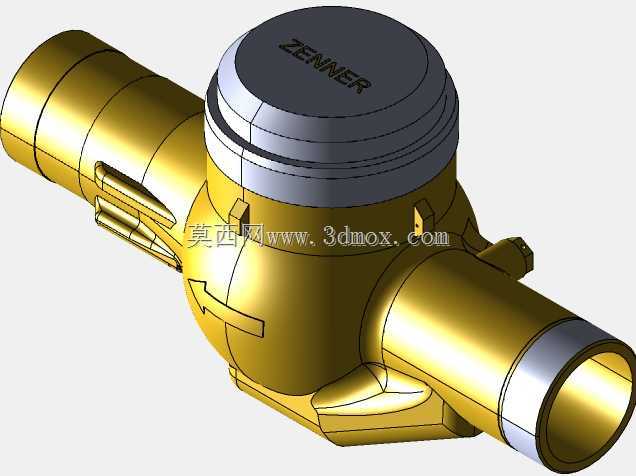

　　这套1.5寸旋翼式冷水水表的三维结构，还原了民用与工业供水支路计量终端的完整装配形态，建模过程中优先对齐现场安装的实际边界，而非单纯堆砌外观曲面。从管路布局来看，水表两端采用同轴直通式接口，主体腔体为黄铜锻压成型的流线型壳体，进出口轴线保持水平，适配DN40规格的供水支管，在楼宇分户计量、车间工艺水耗统计、园林灌溉管网、换热站二次侧供水计量等场景中，这类直通式水表无需额外改变管路走向，直接串接在水平管段上即可完成安装，安装时预留的操作空间仅需覆盖表体两侧的管钳作业范围，顶部计数表盘需保持朝上，便于运维人员日常抄读数值。

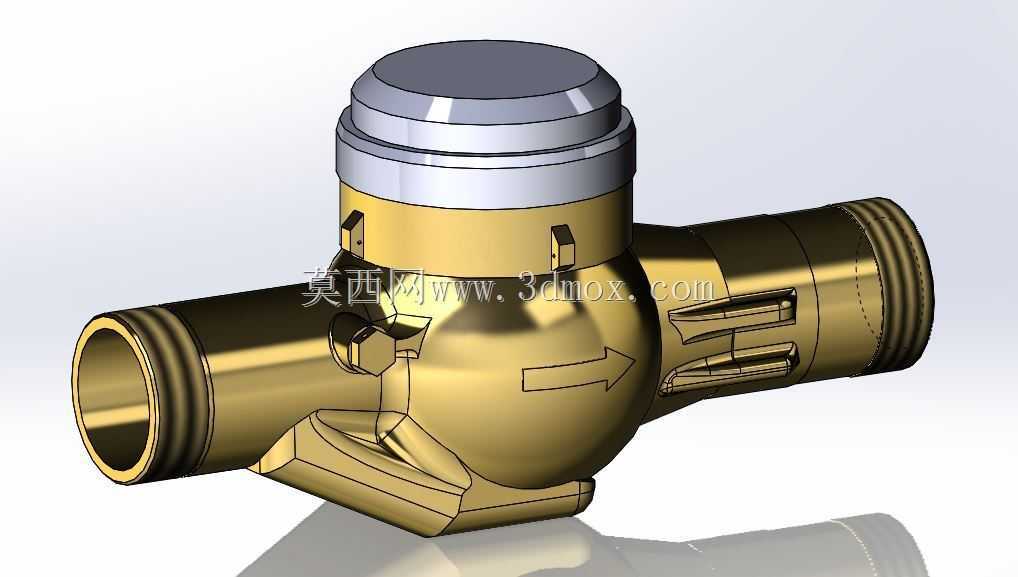

　　结构拆分层面，模型完整呈现了水表的三大核心组成部分：下部黄铜计量腔体、中部旋翼传动机构、上部密封计数表头。黄铜壳体的进出口端做了加厚过渡段，对应现场螺纹连接或者法兰转接的受力需求，壳体侧壁铸出的流向箭头标识，在建模时保留了凸起的字符特征，避免现场安装时反向接装导致叶轮反转、计量失准。腔体内部的旋翼组件采用切向进水结构，水流从入口进入后沿壳体切线方向冲击叶轮叶片，将水流的直线动能转化为叶轮的旋转扭矩，这部分的流道过渡曲面在建模时做了顺滑处理，减少水流在腔体内的涡流阻力，降低水表自身的压力损失——实际供水系统中，水表的压损直接影响末端出水压力，尤其是高层住宅低区供水、小型增压泵出水支路，过大的压损会导致龙头出水量不足，因此壳体内部流道的圆角过渡、叶轮与腔壁的间隙控制都是设计中的关键细节。

　　上部的计数表头采用多层阶梯式圆柱结构，最外层为黄铜材质的压紧锁紧环，中间层为透明防护玻璃与密封橡胶圈，内部容纳齿轮减速组与字轮计数组件。表头与下部腔体的连接采用螺纹旋合结构，配合端面密封圈实现IP68级别的防水密封，即使水表安装在潮湿的管井、地下管沟内，也不会出现外部水渗入表头、内部冷凝水雾化遮挡字轮的问题。表头的外径大于下部腔体的过渡段，阶梯状的轮廓既方便装配时使用专用扳手拧紧锁紧环，也为后续加装光电直读模块、远传信号采集单元预留了安装空间，传统机械水表升级为智能远传水表时，无需更换下部计量腔体，仅需在表头位置叠加信号采集模块即可，这一结构兼容性在存量水表改造项目中能大幅降低更换成本。

　　壳体外侧的两处小凸台为出厂校验时的铅封预留结构，装配完成后校验人员会在凸台的孔位穿入铅封丝，防止用户私自拆开水表调整传动齿轮、篡改计量数值。进出口端的接口段长度按照管件安装标准设定，当现场采用螺纹连接时，外螺纹的有效啮合长度满足密封要求，无需额外加装过长的补芯接头；若采用焊接连接的管路，可在两端预留的光管段直接与管道对焊，焊口位置距离主体腔体足够远，避免焊接高温传导至内部的塑料叶轮与密封胶圈，造成零件受热变形、密封失效。

　　从选型适配的角度，1.5寸规格的水表常用流量覆盖每小时10立方米左右的供水区间，既可以满足多户居民的总支路计量，也能适配单台小型用水设备的进水计量，模型中壳体的壁厚、接口的通径尺寸都按照公称压力1.6MPa的工况设定，能承受常规供水管网的水压波动，包括水锤瞬间的高压冲击。建模时对所有零件的装配干涉做了校验：叶轮旋转时与腔体内壁无刮擦，表头的齿轮组与下部叶轮的传动轴同轴度偏差控制在允许范围内，外部的锁紧环旋合到位后不会与壳体的凸台发生位置冲突。这类三维结构在管路设计阶段可直接导入供水系统的装配管线中，提前核对表体与周围管道、阀门、墙面的间距，避免现场安装时出现操作空间不足、表盘被遮挡无法抄表的问题，也能为水表的加工铸造、装配工装设计提供完整的几何参考。
