越野工程车辆深花纹橡胶行走轮

　　这类大尺寸深花纹橡胶轮，常见于非铺装路面作业的小型工程车辆、农用转运小车、户外巡检平台以及重载移动工装，核心作用是在松散泥土、碎石、草地或者临时施工便道上传递驱动力，同时缓冲路面带来的冲击。和普通公路光面胎不同，它的胎面布置了大块、高凸起的越野花纹，花纹块之间留出较宽的沟槽，车辆在泥泞场地行驶时，泥土可以顺着沟槽快速排出，避免胎面被泥层完全包裹后失去抓地力；碎石路面上，厚实的花纹块边缘能够嵌入颗粒缝隙，提升起步、爬坡和制动时的附着能力。

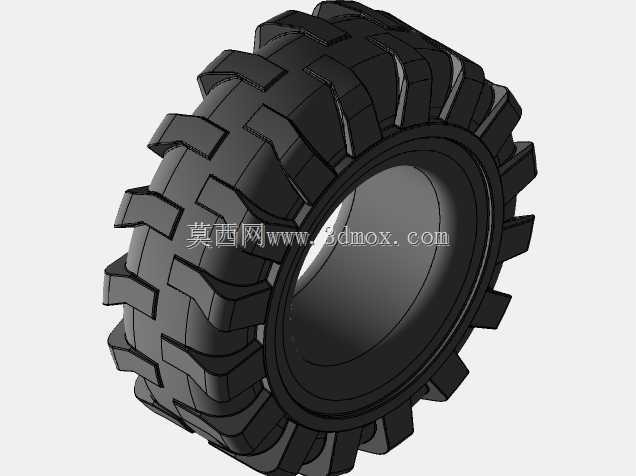

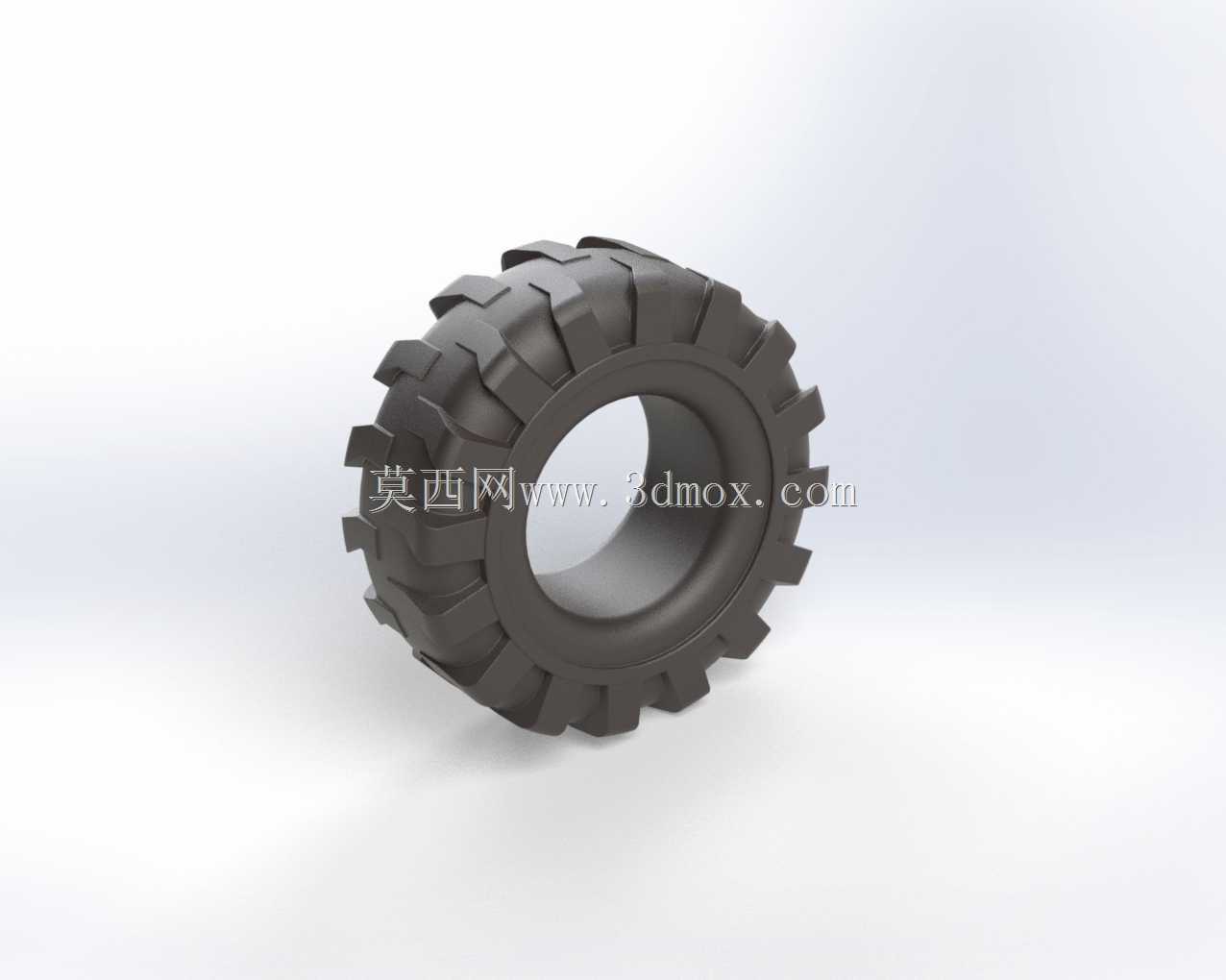

　　从结构设计角度看，该轮件采用无轮毂的环形胎体表达，建模重点集中在胎面花纹、胎侧过渡和内圈配合边界。胎冠外轮廓保留橡胶轮胎应有的弧形断面，花纹块沿圆周方向均匀阵列，每一块凸起都带有侧向拔模斜度，既符合橡胶硫化成型时的脱模逻辑，也能减少花纹根部在反复挤压下的应力集中。胎侧从花纹区域向安装内圈平滑收窄，壁厚过渡连续，避免截面突变造成局部刚度过大；内圈圆柱面作为与轮辋配合的关键边界，尺寸需要和轮辋直径、胎圈宽度匹配，装配后依靠胎圈部位的压紧力保证轮胎与轮辋同步转动，不出现相对滑移。

　　外形边界上，该件以D34×13的规格思路控制空间占用，外径决定车辆离地间隙和越障高度，断面宽度决定接地面积。较宽的胎面可以把整车载荷分散到更大的接触区域，降低松软地面的接地压强，减少车辆陷车风险；较大的外径则能提高跨越石块、土坎和沟槽的能力。布置到整车底盘时，不能只核对轮胎本身直径，还要预留转向跳动空间、悬架压缩空间以及挡泥板、车架纵梁之间的安全间隙；满载状态下胎体受载变形，胎冠会有一定压扁量，设计轮罩和车架下沿时应把这个动态余量考虑进去。

　　实际建模时，胎面花纹适合先建立单块花纹的实体特征，再依据节距数量进行圆周阵列，同时对花纹块端部做倒角或圆角处理，使外观更接近真实橡胶件的成型效果。胎体主体可通过旋转特征生成基础环面，再与花纹块做布尔合并；内圈、胎侧和花纹根部的圆角需要分层处理，尤其是花纹与胎冠交接位置，圆角过小会在渲染或后续有限元分析中形成尖锐网格，圆角过大又会削弱花纹排泥槽的有效深度。对于设备选型人员，还需要结合单轮载荷、行驶速度、路面硬度和转向方式判断胎体刚度：低速重载场景更关注胎面强度和抗撕裂能力，户外无人平台则会关注滚动阻力、接地压力与花纹自洁能力。

　　该模型在结构展示中可用于底盘行走系统布置、轮辋干涉检查、维修装配演示以及方案渲染。把它放入整车三维环境后，能够直观校核轮胎与车架、悬架转向机构、挡泥板之间的位置关系，也能在设计初期评估车辆通过性、姿态高度和轮胎更换空间。
