无人机机载GPS飞行数据记录终端

　　这套三维结构围绕小型无人机机载飞行记录终端展开，对应行业里常说的“黑匣子”轻量化版本，主要解决多旋翼、固定翼及垂直起降无人机在作业过程中飞行数据留存与事后追溯的问题。测绘巡检、电力巡线、农业植保、物流配送等场景下，飞行器一旦出现失控、失联或坠机，地面站实时回传的数据往往不完整，机载独立记录设备就能把飞行轨迹、GPS定位、高度速度等关键信息持续写入本地存储，为故障分析和责任判定提供依据。

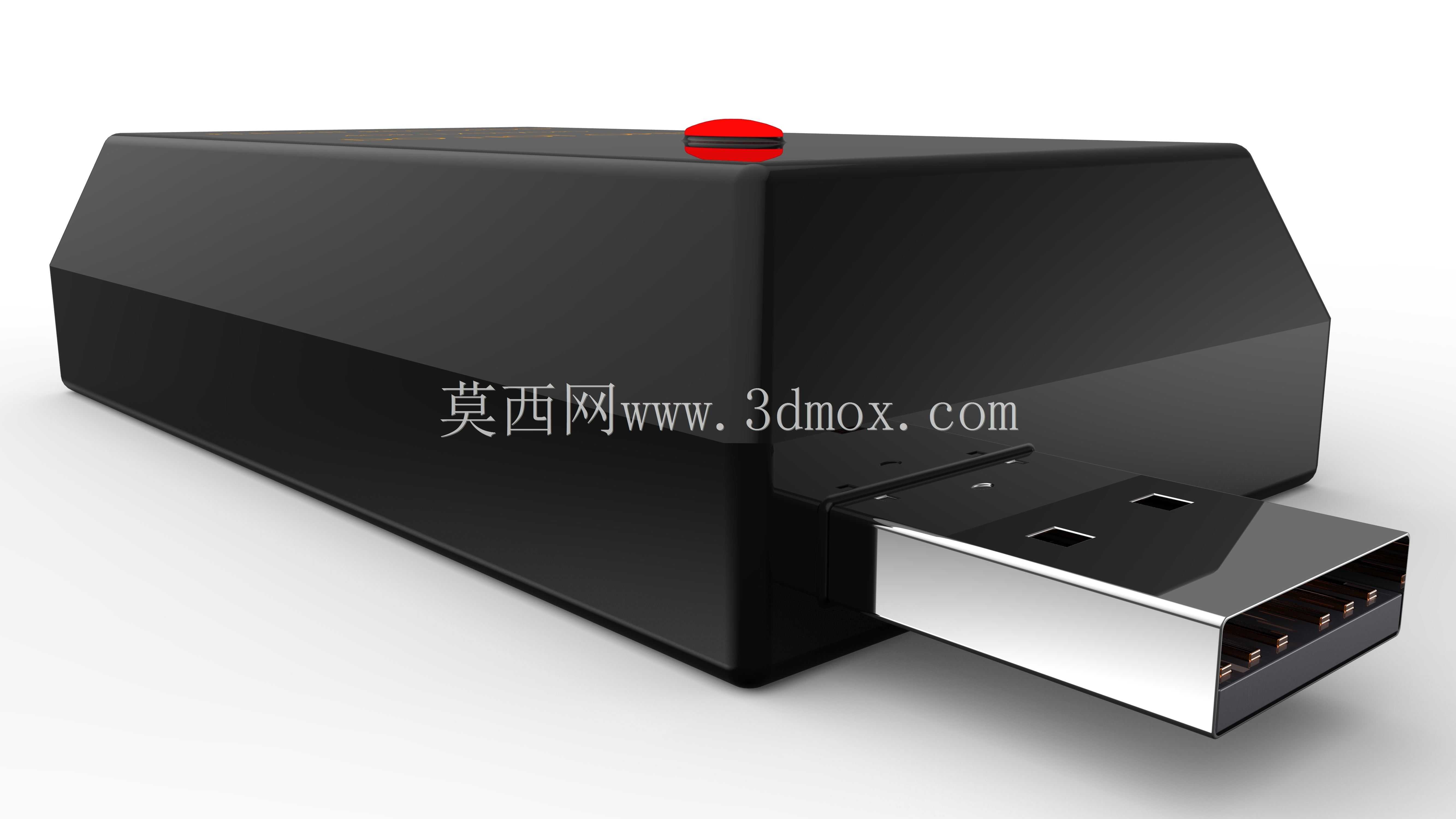

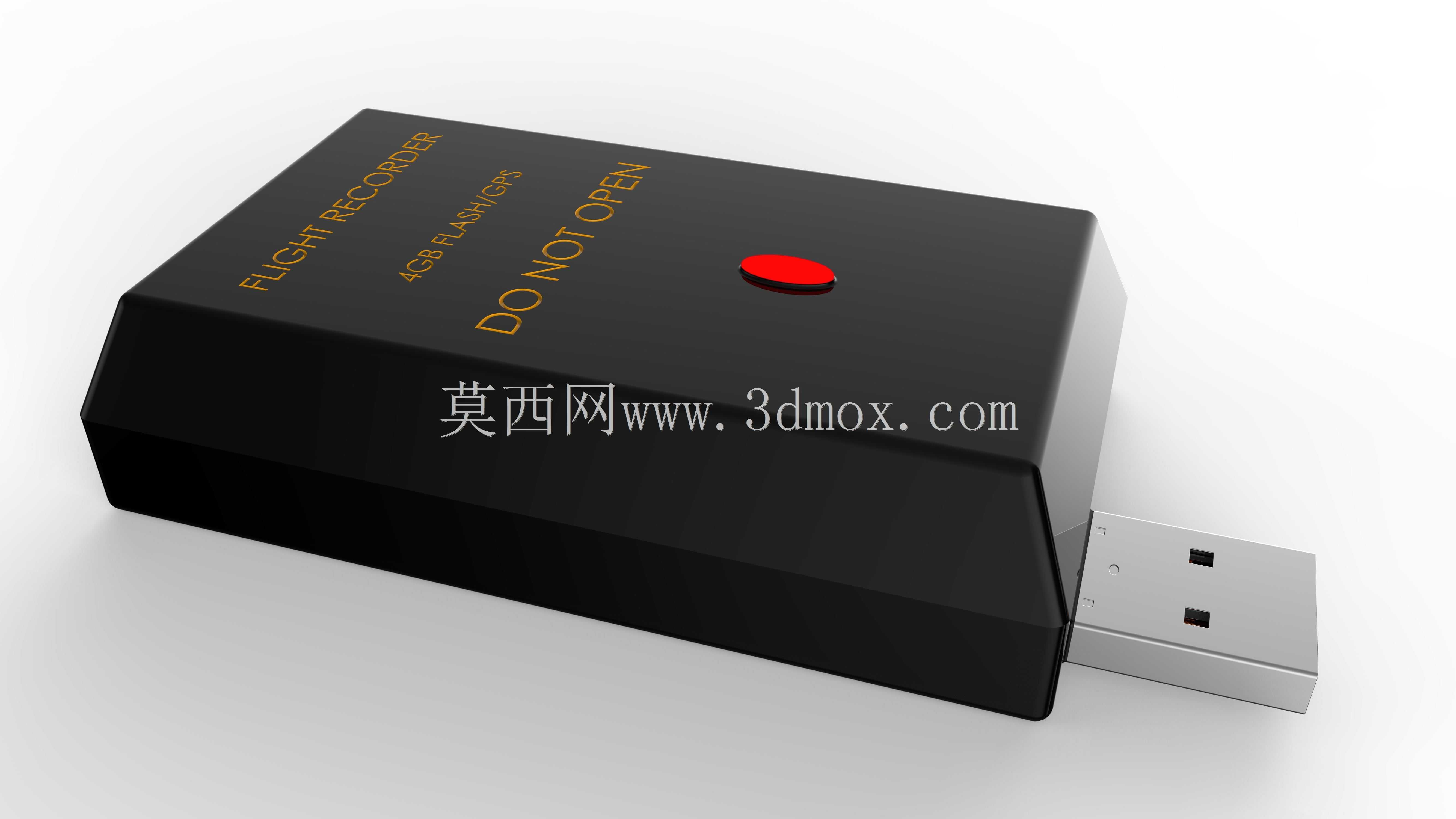

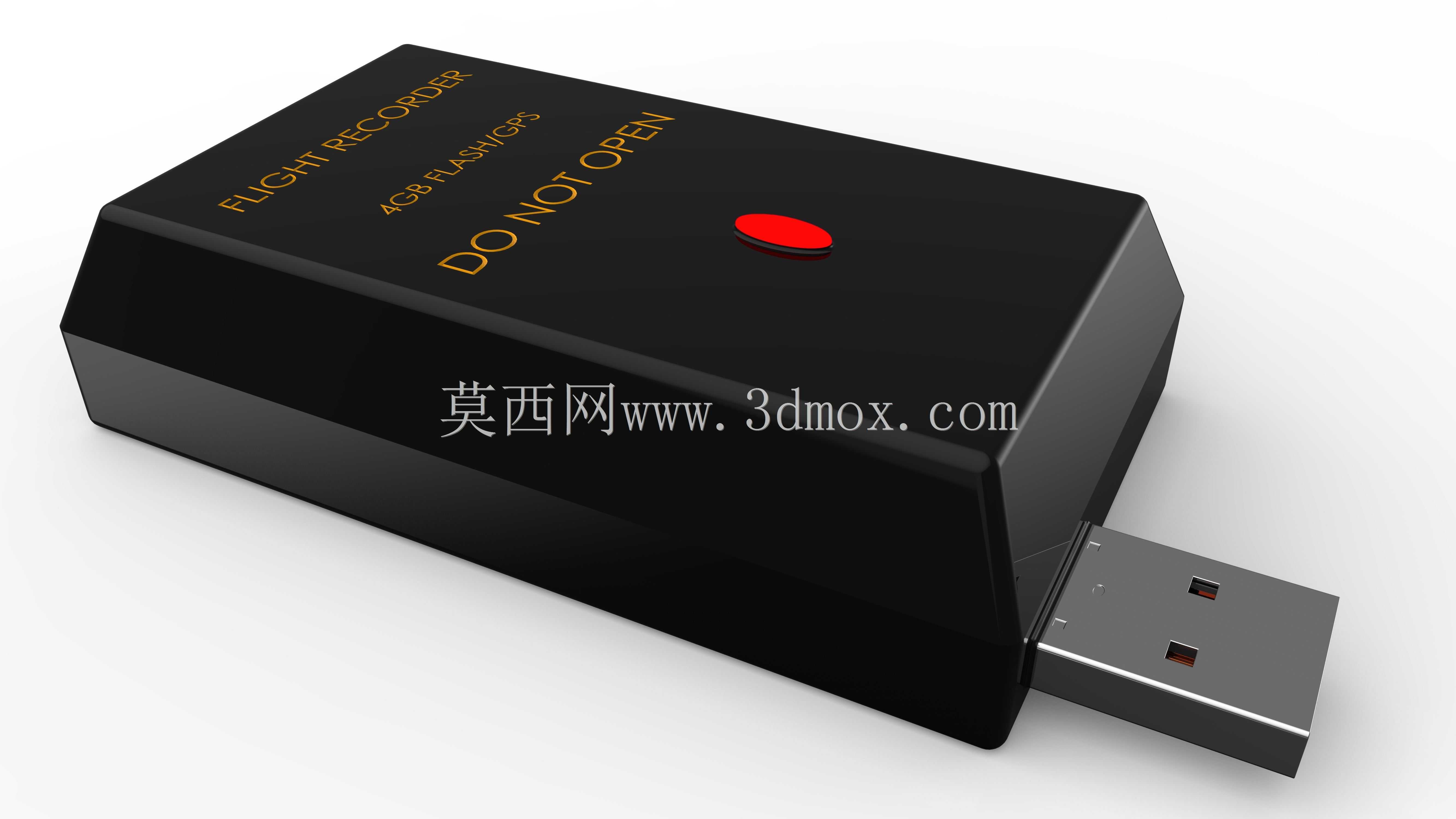

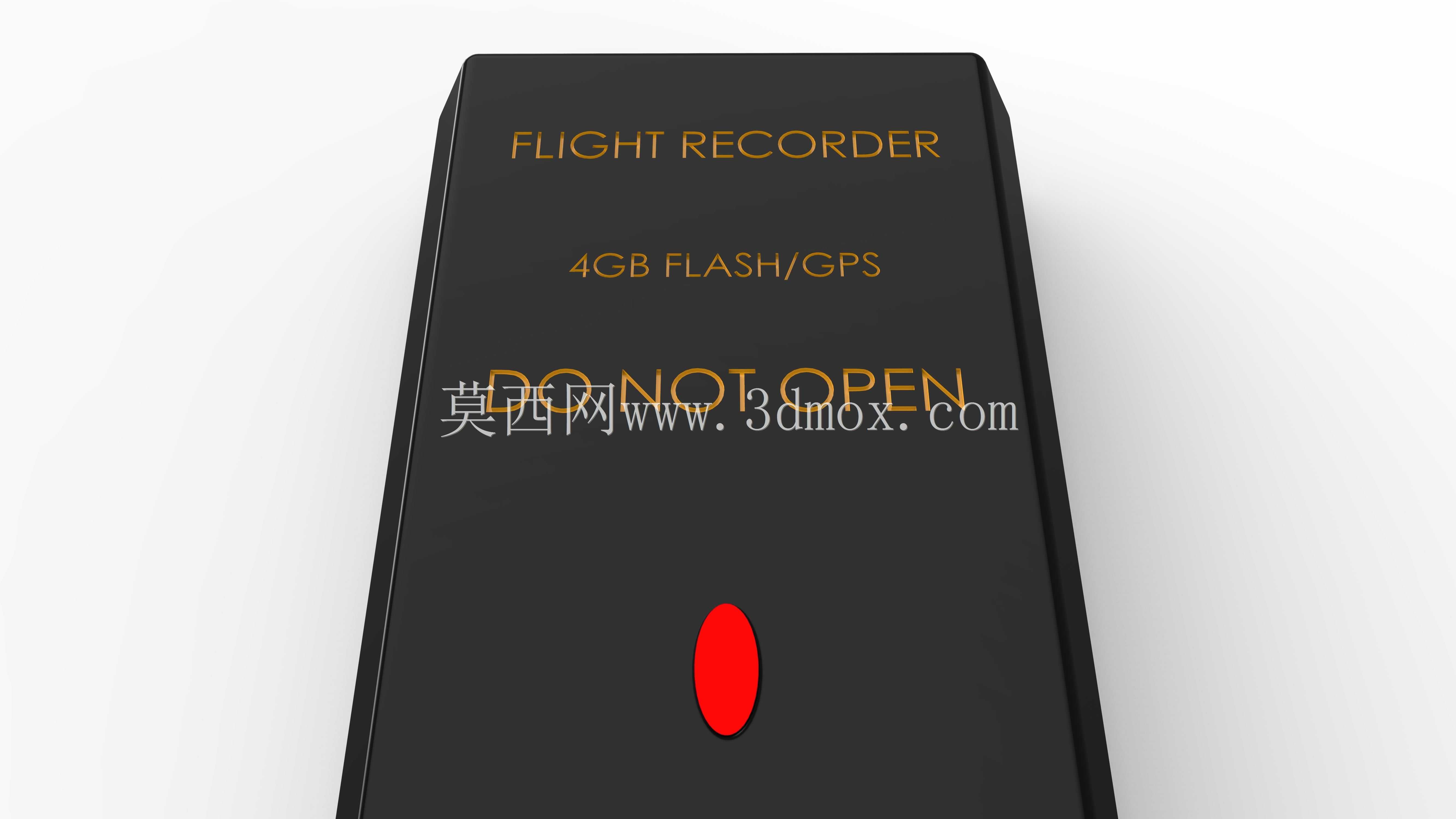

　　从外观上看，终端采用近似长方体的紧凑盒体，边角做了斜切与收边处理，整体造型硬朗。壳体正面印有“FLIGHT RECORDER”“4GB FLASH/GPS”“DO NOT OPEN”等标识，明确其记录属性与内置闪存、GPS模块的配置，红色椭圆形指示灯位于下部，用于反馈供电与工作状态。盒体设计强调抗冲击与密封，外壳壁厚在建模时按薄壁塑料件或轻金属件的常规取值预留，既控制整机重量，又保证坠落后内部存储芯片不被直接破坏。

　　结构布局上，内部需要容纳GPS接收模块、闪存存储单元、主控电路板、供电与接口电路，三维建模时盒体内部预留了电路板安装柱、定位槽和走线空间。外壳分上下盖或主体加端盖的形式，配合卡扣或螺钉实现装配，“DO NOT OPEN”的提示也对应其免维护、防误拆的设计取向——普通作业人员不应随意开启，以免破坏密封和数据完整性。指示灯开孔处需考虑透光与防尘，接口区域则集中布置供电与数据通讯连接位，便于在装机时快速接线。

　　安装边界方面，这类记录终端通常固定在无人机机身中部或重心附近，通过扎带、减震垫或专用支架连接，远离强电磁干扰源，同时保证GPS天线朝向天空方向以获得稳定卫星信号。模型在尺寸控制上偏向小型化，盒体长宽高适配中小型无人机的有限机舱空间，重量控制也是设计重点，避免额外负载影响续航与飞行姿态。外形的斜切面不仅是视觉处理，也有利于减少装机时与机架、线缆的干涉，边角过渡能在碰撞时分散应力。

　　功能逻辑上，设备在上电后自动进入记录状态，通过GPS模块持续获取位置、时间、航迹信息，结合飞控输出的姿态与状态数据写入内置闪存；4GB的存储容量可满足较长航时的数据循环或连续写入需求。独立于地面链路的本地存储机制，是它区别于普通遥测的核心价值——即便图传数传中断，数据仍在机上留存。找回设备后，可通过接口读取记录文件，还原飞行路径与关键时刻的状态变化。

　　建模过程中需要重点处理壳体的拔模斜度、壁厚均匀性以及内部筋位布置，保证注塑或机加工艺可行；安装柱与电路板孔位的配合、指示灯与外壳的对位、标识区域的平面预留，都是结构细化时要反复核对的细节。对于选型人员而言，关注的是终端体积重量是否适配机型、存储容量与记录频率是否满足航时要求、安装方式是否便于减震固定；对于结构工程师而言，则要在紧凑空间内平衡防护等级、散热、可装配性与维护便利性，让记录终端在复杂飞行环境下可靠工作。
