圆形传感器安装转接固定座

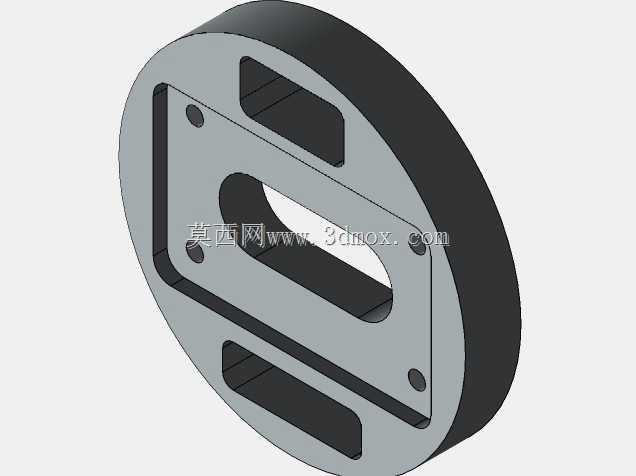

　　在自动化产线的视觉检测工位、机器人末端执行器快换单元以及小型仪器仪表的内部安装空间里，经常会遇到安装基准面不匹配的问题：传感器自带的安装孔位是矩形排布，而设备预留的安装腔体或者旋转法兰端面是圆形轮廓，直接打孔固定要么会超出圆形边界，要么需要额外增加垫块，累计公差很难控制。这款转接板就是针对这类场景做的过渡连接件，整体采用圆盘式外轮廓，厚度方向做等厚切削加工，毛坯可选6061铝合金板料或者Q235钢板，数控铣削一次装夹就能完成正反两面的特征加工，量产时单件加工节拍很短。从结构布局来看，圆盘外缘完全适配圆形安装腔的内壁定位，装配时可以先把转接板外圆塞进腔体内做径向初定位，不需要额外找正中心，大幅缩短现场装配的对中时间。

　　板体中间区域开出了大尺寸的矩形镂空窗口，这个窗口首先是避让传感器的接线插头与感应探头伸出段，避免转接板实体遮挡传感器的工作光路或者感应面，其次也能减轻整体自重，对于安装在机械臂末端随动的工况来说，每减少一克负载都能降低关节电机的持续输出扭矩。矩形镂空窗口的上下两侧各开设了一条长圆型通槽，槽的长度方向沿着圆盘径向延伸，这两个槽是用来穿过紧固件，把转接板整体固定在后方的设备立板或者法兰端面上，长槽的设计预留了足够的调节余量，当后方安装孔的孔位存在小范围加工偏差时，不需要返修扩孔，松开螺母就可以微调转接板的周向角度，调整到位后再锁紧，容错能力远高于固定圆孔。在中间矩形安装区域的四个角位，分布了四个小直径的圆形通孔，

　　这组孔位的孔距完全匹配主流方形光电传感器、接近传感器或者小型工业相机的标准安装孔距，传感器从转接板的正面贴合放置，螺钉从背面穿过通孔锁紧，贴合面没有凸起台阶，保证传感器的基准面和转接板端面完全贴平，不会出现安装倾斜导致检测原点偏移的问题。设计初期也考虑过全实心圆盘的方案，但实心结构不仅重量大，传感器尾部的出线空间也会被板体挡住，线缆只能从侧面强行弯折，长期随设备往复运动很容易出现线芯折断，改成中间大开孔之后，线缆可以直接从镂空窗口居中穿出，弯曲半径可以控制在线缆允许的最小值以上，走线更顺畅。外圆直径的取值要和安装腔体的内径做小间隙配合，一般单边间隙留0.1到0.2毫米，既可以顺利塞入，又不会出现径向晃动；

　　板厚的选择要兼顾刚性和安装空间，常规工况选8毫米厚度即可，如果传感器本身重量超过500克或者设备振动频率较高，可以把厚度加到10到12毫米，避免板体在振动下产生微幅共振，影响传感器检测精度。四个传感器安装孔的位置度公差要控制在φ0.1毫米以内，保证传感器装上去之后和预设的检测中心重合，两条径向长槽的槽宽要比选用的紧固螺钉直径大0.5毫米，给调节留出足够余量。这类转接件在3C检测设备、包装机械的色标检测工位、物流分拣的条码识别架上都有大量应用，很多时候设备改型时旧传感器的安装尺寸和新机架不匹配，不需要重新加工整个安装法兰，单独替换这一块转接板就能完成适配，改造成本很低，也不会破坏原有设备的主体结构。建模的时候要把所有开孔的边缘倒角都做出来，锐边倒钝处理，避免装配时划伤操作人员的手或者割破传感器线缆，背面和传感器贴合的区域要保证平面度不低于0.05毫米，防止锁紧之后传感器出现翘曲。
