蜗轮蜗杆传动副用青铜蜗轮结构

　　蜗轮是蜗杆减速机构中与蜗杆配对使用的核心从动件，常见于空间交错轴传动场合，轴交角多取90度。这类零件在小型输送设备、包装机械、分度机构、阀门驱动装置、机床进给箱以及自动化生产线的低速大扭矩输出端使用频繁，其优势在于单级即可获得较大传动比，运行噪声低，啮合冲击小，并可在一定条件下实现反向自锁。

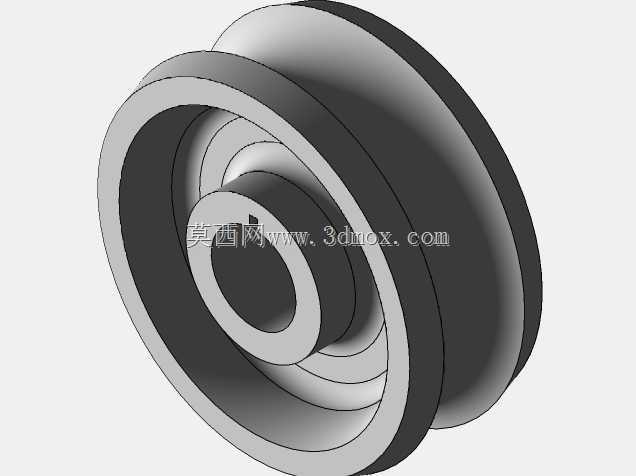

　　从结构上看，该模型呈现的是带轮缘、腹板和轮毂的盘形蜗轮。外圆部分为与蜗杆齿面共轭的轮齿工作区，齿面呈圆弧包络形态，以适应蜗杆圆柱面的接触关系。与直齿轮或斜齿轮不同，蜗轮齿宽方向不是简单的平直齿槽，而是沿齿向形成凹弧形喉部，使接触线在啮合过程中逐步展开，有利于形成润滑油膜并降低接触应力。建模时需要重点控制喉圆半径、齿顶圆弧、齿根圆弧以及中心平面位置，否则在装配后容易出现齿面偏载、卡滞或侧隙不均。

　　轮毂位于零件中心，内孔用于与输出轴配合，通常可设计成平键连接、花键连接或过盈配合。模型中轮毂相对腹板有明显轴向凸起，这一结构能够增加轴孔配合长度，提高扭转承载能力，并改善键槽附近的应力分布。腹板连接轮毂与外缘轮缘，在保证刚度的同时减轻质量；外径较大的蜗轮也常将腹板设计成开孔形式，以便减重、便于装夹和通过润滑介质。轮缘外径、轮毂外径、腹板厚度和齿宽之间需要协调，若腹板过薄，受载后会产生轴向变形，使齿面接触区偏离中心平面；若轮毂过短，则轴系支撑稳定性不足。

　　实际设计时，蜗轮尺寸并非只按外观确定，而是先由输入功率、输入转速、传动比、载荷性质和许用应力推算模数、齿数、中心距及蜗杆分度圆直径。蜗轮齿数通常不宜过少，以免啮合齿数不足造成传动不平稳；也不宜过多，否则轮缘尺寸过大、结构不经济。中心距是蜗杆与蜗轮装配的关键边界，它同时决定两轴的相对位置和齿面啮合间隙。设备布局中需要预留蜗杆轴线与蜗轮轴线的交错空间，并在箱体上保证轴承孔、油封位和端盖安装面的同轴度、垂直度。

　　材料选择上，蜗轮轮缘常采用锡青铜、铝青铜等减摩材料，以降低与钢制蜗杆配对时的摩擦和磨损；重载或低速场合可选用强度较高的青铜牌号，轻载场合也可采用铸铁或工程塑料。为控制成本，较大尺寸蜗轮常做成组合结构：青铜齿圈与铸铁或钢制轮毂通过过盈、螺栓或压板连接。该三维模型在外观上体现了整体盘式结构，后续工程细化时可根据载荷需求拆分为齿圈与轮毂，并增加定位台阶、紧固螺钉孔、防松结构和润滑沟槽。

　　安装边界方面，蜗轮轴向定位通常依靠轴肩、套筒、挡圈或锁紧螺母完成，径向定位由内孔与轴的配合保证。装配时应使蜗轮中心平面尽量通过蜗杆轴线，偏移量过大会造成入口或出口侧齿面集中接触。侧隙需结合热膨胀、润滑膜厚度和换向精度确定：精密分度机构侧隙较小，通用减速装置则保留适当间隙以补偿制造误差。箱体内部应设置油池或喷油润滑路径，使啮合区在连续运行时得到充分冷却和润滑。

　　建模过程中，轮齿部分不能仅按普通圆柱齿轮近似处理，应围绕蜗杆螺旋面建立共轭齿形，关注齿顶圆、喉圆、齿根圆角和齿向圆弧的连续过渡。非齿面区域则要兼顾铸造或加工工艺：轮缘外侧面、腹板过渡圆角、轮毂端面和内孔都应避免尖锐转角，以减少应力集中。若用于数控加工，还需在毛坯余量、夹紧面、找正基准和齿圈精加工工序之间预留合理工艺结构。

　　总体而言，该蜗轮结构围绕交错轴减速传动的实际需求展开，既体现了盘形蜗轮的典型外形，也保留了轮毂、腹板、轮缘和弧形齿面等关键工程特征，可用于蜗杆减速器方案校核、装配干涉检查、传动布局演示以及后续工程图细化。
