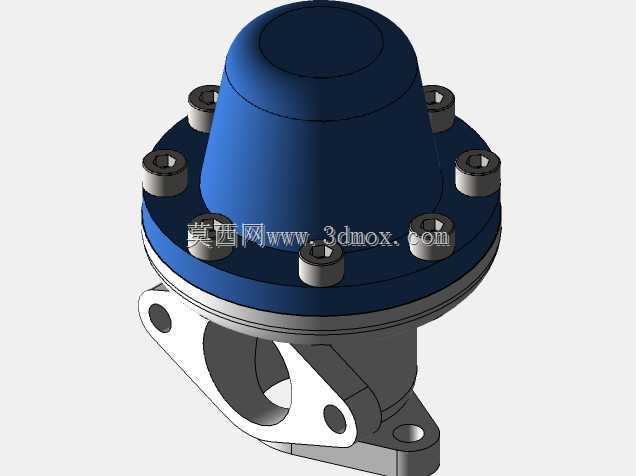

废水闸阀体外部结构三维数模

　　该三维数模呈现的是废水管路系统中使用的闸阀外部结构，建模重点集中在阀体外形、上部执行连接区域、侧部安装接口以及底部流道轮廓，未展开内部闸板、密封副和阀杆等构件。对于水处理、污水收集、工业排水以及设备配套管路设计而言，这类外部结构数模主要用于设备布置、管路走向校核、维护空间预留和安装干涉检查。实际工程中，废水闸通常布置在重力流或低压输送管段上，承担截断水流、隔离检修段、调节通断状态的作用。与洁净介质阀门相比，废水工况中介质可能含有纤维、泥沙、颗粒沉积物和腐蚀性成分，因此阀体外部需要兼顾流道顺畅、底部少积污、法兰或接口连接可靠以及检修时便于拆装。数模上部为较粗的圆筒形结构，对应阀盖或执行机构安装区域，外形轮廓保留了台阶、凸缘和连接边界，

　　可用于判断手轮、电动头、气缸或其他驱动装置在装配后的空间占用。该区域在现场布置时不能贴近墙面、桥架或相邻管道，因为阀门维护往往需要向上提出阀杆组件，或在顶部保留驱动装置拆卸空间。若三维布局阶段只按管道中心线放置阀门，而忽略上部结构高度，后期很容易出现操作空间不足、驱动装置与管线碰撞、检修盖板无法开启等问题。模型中部可见多组侧向接口和凸台结构，这些位置通常对应旁通、冲洗、排气、测压或紧固件布置区域。废水闸在长期运行后，阀腔底部和上下游管段可能沉积污物，工程设计时会根据需要配置冲洗或泄放接口；数模将这些外部接口位置表达出来，有利于管路设计人员同步衔接小管径支管、阀门和固定支架。侧部凸台并非单纯装饰结构，其分布会影响阀体铸造壁厚、

　　螺栓装配工具角度以及保温、防腐层施工空间。进行成套设备建模时，应把这些凸台作为真实安装边界处理，而不是简化成光滑圆柱，否则在密集管廊中可能误判相邻构件距离。下部阀体呈转折流道形态，外部轮廓反映出介质从管道进入阀腔后通过闸板截流的基本路径。废水闸设计时，流道下部应尽量减少突变和死角，避免固体颗粒在阀腔底部沉积造成关闭不严。数模虽然不含内部构件，但外部底部形状能够提示支撑方式和排污空间。现场安装时，阀体下方不宜直接紧贴基础或地坪，通常需要留出支墩、垫片、紧固件操作以及沉积物清理空间。对于地埋式或检查井内安装的废水闸，还应结合井室尺寸核对上部操作杆延伸长度、井壁距离和人员站立位置。从结构设计思路看，该模型强调外部装配关系而非零件级细节，适合在系统级三维布局中作为设备占位与干涉校核对象。阀体上部圆筒与中部法兰-like连接区域形成明显的承载过渡，侧壁接口围绕主通道布置，底部则通过收束轮廓与管道方向衔接。这种构型符合闸阀类产品常见的受力传递路径：管道载荷通过接口传递至阀体，阀腔承压区域由壁厚和加强轮廓承担，顶部驱动载荷通过阀盖连接区向下传递。若后续开展详细设计，需要在现有外形基础上补充内部闸板行程、阀杆导向、密封座安装面、压盖结构和螺栓孔明细；若仅用于厂房或管廊布置，则当前外部结构已能满足主要空间判断需求。安装边界方面，使用该数模时应重点核对三类尺寸关系。其一，轴向接口长度决定阀门在管路中的占位，直接影响直管段、柔性接头和法兰螺栓的布置；其二，

　　顶部最高点决定阀门与上方楼板、桥架、风管和检修吊钩的净距；其三，侧向凸台和接口外缘决定与并行管道、支架立柱、墙洞边缘的最小间隙。废水闸往往安装在环境湿度较高、检修条件较差的位置，周围预留量不能只按理论外形计算，还应考虑法兰扳手回转半径、单人操作姿态、密封件更换时阀盖 lifted 高度以及管道对中偏差。对于选型人员，该类外部模型可用于初步判断阀门是否适合目标安装位：当阀井空间狭窄时，应优先选择顶部结构紧凑、侧向接口少且底部支撑明确的构型；当管道介质含杂质较多时，则应关注阀腔下部是否便于冲洗和排污，而不是仅看公称通径。对于三维建模人员，模型提供了清晰的外观比例和特征分区，可在此基础上按照实际产品样本补充孔位、壁厚、密封面和驱动装置，也可将其作为污水处理设备总图中的标准阀件。整体来看，该废水闸数模的价值不在于表达内部运动机构，而在于把工程布置中最容易发生冲突的外部轮廓、接口位置和维护空间提前显性化，使管路设计、土建预留和设备选型能够在同一三维环境下协同校核。
