六爪同步定心滚筒夹持工装结构

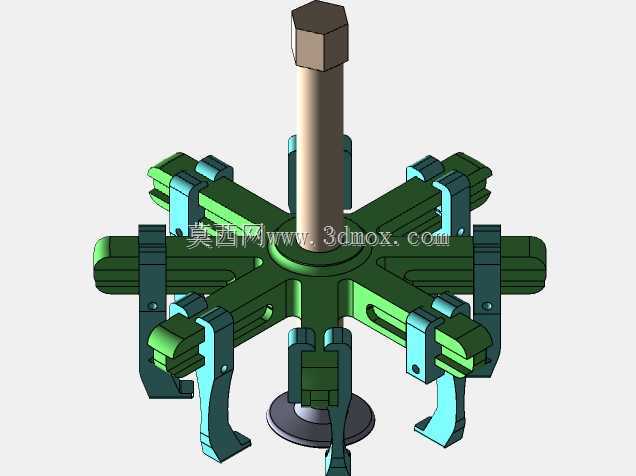

　　这套夹持执行机构常见于卷料周转、薄膜收放卷、纺织筒管转运以及包装线筒状工件上料工位，核心任务是从大滚筒内孔或外沿完成撑紧、抓取与姿态保持，避免筒料在提升、横移、旋转放料过程中出现偏心窜动。现场调试时最先要核对的是中心立柱与作业位的同轴度，立柱顶端采用六角锁紧段，既可以配合扳手施加预紧扭矩，也能在手动换型时作为止转结构，防止整个爪盘在负载下跟转。立柱中段为光轴导向区，底部圆盘承担轴向承载与下压定位，当机构落入滚筒内腔后，圆盘先贴合筒底基准面，六组辐射状爪臂再沿径向同步张开。

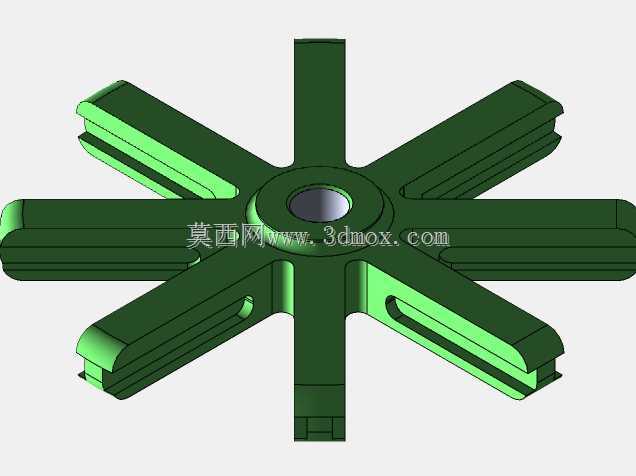

爪盘主体采用六等分放射布局，相比三爪结构，它对薄壁大滚筒的接触压强更低，支撑点沿圆周分布更均匀；相比八爪方案，

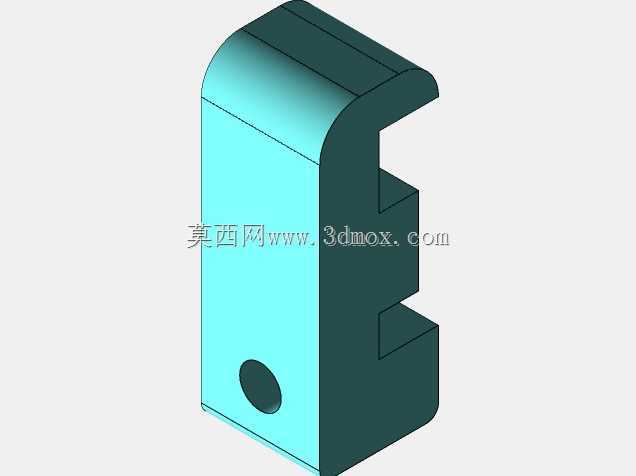

　　单爪可用包络空间更大，夹爪根部可以布置更宽的滑块与加强筋。每一条臂上都设置了长圆形调节槽，工程现场可根据筒径公差调整夹爪有效伸出位置，槽孔方向与臂体受力方向一致，避免紧固件承受纯剪切外的附加弯矩。爪臂末端做成带钩形的承托面，外侧浅蓝色垫块直接接触筒壁，钩脚在撑紧后还能兜住滚筒下缘，这样机构不仅依靠摩擦力传力，也形成了机械防脱约束，竖直提升时即使气压或锁紧力出现波动，筒件也不会瞬间滑脱。

从运动逻辑看，中心立柱向下的位移会推动爪盘内部的斜楔或连杆组件，把轴向运动转换为六个夹爪的径向伸缩；六组爪臂通过同一驱动源联动，天然具备同步定心特性，不需要为每个爪单独配置伺服轴。对于表面易划伤的纸筒、

　　铝筒或覆膜辊件，接触垫块可更换为聚氨酯、尼龙或铜质材料；若用于金属筒坯高温转运，则可将垫块改为耐热钢并增加齿纹，以提高摩擦系数。夹爪与主臂之间采用螺钉锁紧和定位面贴合，磨损后只需拆换末端小件，主辐射盘不必整体报废，维护成本较低。

安装边界方面，三维布局中需要重点预留三类空间：其一是径向张开空间，夹爪外扩后与滚筒内壁之间应保留导入倒角，不能让爪尖在进入筒口时硬刮边缘；其二是轴向锁紧空间，顶部六角段上方要留出扳手或自动化拧紧轴的操作高度；其三是爪脚回转空间，机构带着滚筒横移或翻转时，钩形末端与周边护栏、输送辊道、传感器支架之间应保持安全间隙。若把该机构接入机械手末端，需在中心立柱上端增加法兰过渡板，

　　并把驱动力、筒料重量和偏载惯性共同计入连接螺栓校核。

结构建模时，放射臂根部的圆角过渡不能简单省略，这里承受夹爪反力形成的反复弯曲，筋板与中心毂交接处应保留连续壁厚；长槽周边容易产生应力集中，紧固件压紧区需设计平整沉台面。外观上绿色主体承载臂、深色滑移压块和浅蓝色接触爪形成明显层次，装配时也便于区分固定件、运动件和易损件。整体方案兼顾了定心精度、承载冗余和换型调节能力，适合作为大直径筒类工件自动上下线的末端执行工装。
