手持电钻外壳注塑成型模架结构

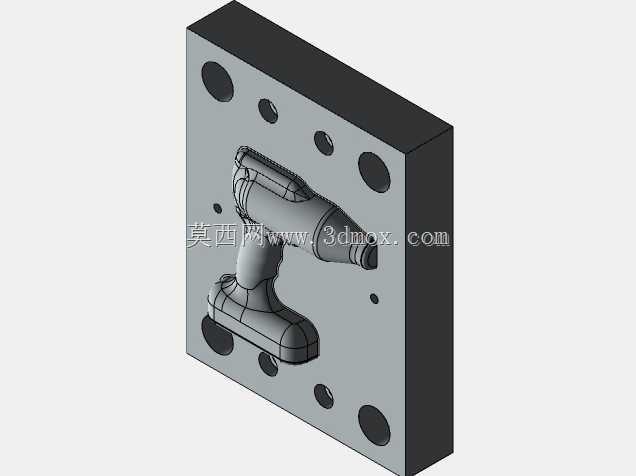

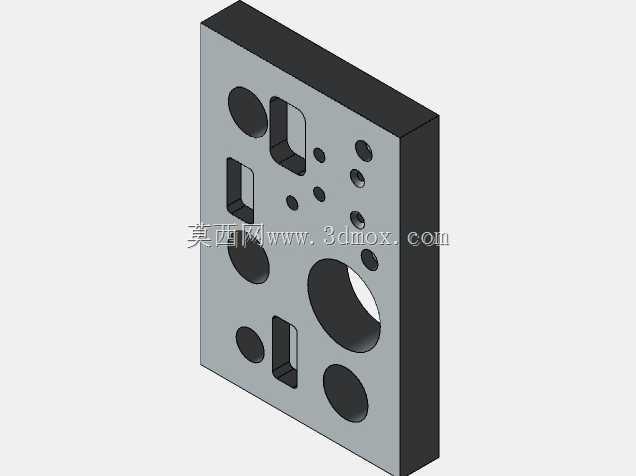

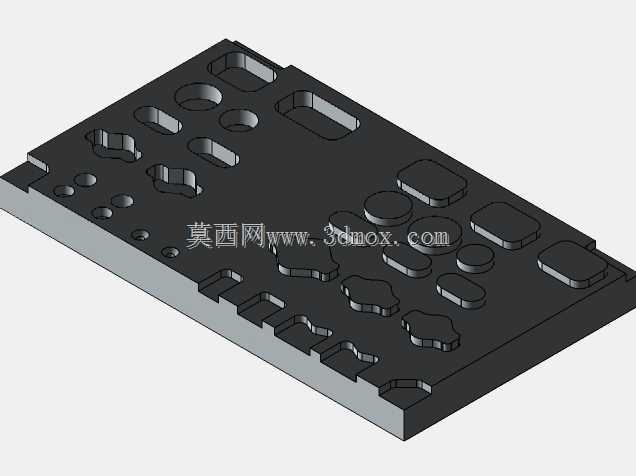

　　这套三维结构围绕手持电动工具外壳的注塑成型工序搭建，主体为标准厚板模架，正面型腔直接复刻手持电钻的左右半壳轮廓，把钻身头部、握持手柄、底部电池接驳段的曲面造型完整嵌入模板平面，周边按注塑模常规排布多组不同直径的贯通孔位，分别承担导柱导向、顶杆穿行、紧固锁模、冷却管路对接的功能，孔位间距避开型腔薄弱区域，避免注塑充模时模板局部应力集中出现形变。

　　从车间实际落地场景来看，这类模架直接适配中小型卧式注塑机的装夹工位，模板外轮廓尺寸按照设备拉杆间距预留足够边界，上下两端的锁模孔位和机台磁吸盘、机械压板的固定位置完全匹配，吊装入位时不需要额外加装转接垫板，侧面基准面经过铣削找平，架模后打表校验平行度可以快速控制在0.02mm以内，大幅缩短换模调试的辅助工时。型腔的曲面分型线沿着电钻外壳的最大轮廓走向布置，合模时贴合面没有突兀的台阶错位，成型后外壳外表面不会产生明显夹线，后续省去大量抛光修整的工作量。

　　设计阶段优先考量了量产中的受力与热平衡问题：模板整体厚度选取偏大规格，注塑机施加锁模力时，型腔周围的钢材刚性足够，不会因为高压熔料填充出现胀模，导致外壳边缘产生飞边。冷却水道的排布顺着电钻型腔的曲面走向延伸，和型面保持均匀的安全距离，既不会钻穿型腔造成漏水，也能让模温在连续生产中保持均匀，避免PP或者ABS熔料冷却速度不一致，让外壳出现翘曲变形、内应力开裂的隐患。手柄位置的深腔区域单独预留了斜顶走行空间，外壳内侧的倒扣卡扣结构可以通过斜顶在开模时同步侧向抽芯，不需要人工二次取件清理粘连料把。

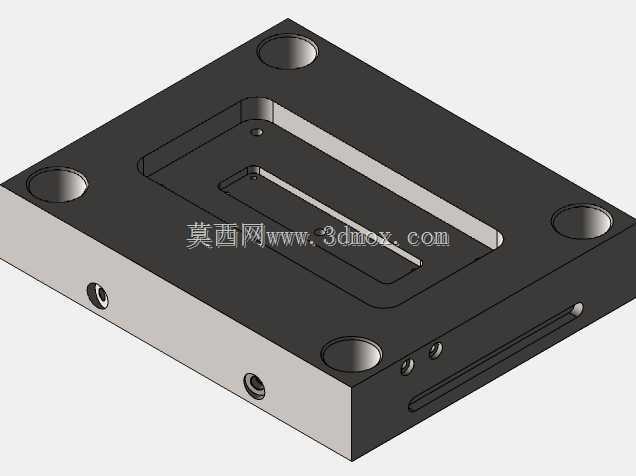

　　模架四周的小孔位分别对应定位销、复位杆的安装位置，装配时所有杆件穿过孔位的配合间隙控制在滑配公差区间，顶出板往复运动全程没有卡滞，开模顶出时顶针作用在外壳边缘的加强筋位置，不会在外观面留下顶白痕迹。导向大孔贯穿模板上下两端，压入标准导柱导套后，动定模合模过程中先由导柱完成预定位，再让型腔精准贴合，哪怕长期生产出现轻微磨损，导向件也可以单独拆卸更换，不需要整体报废模板。

　　现场使用时，这套模架不需要额外定制复杂非标外围结构，所有安装接口都沿用通用注塑机标准，既可以用于小批量电动工具外壳的试产打样，也能承接长期批量量产任务，日常维护中只需要定期清理导向孔杂物、涂抹润滑脂，就能长期保持合模精度，型腔部分的曲面加工数据可以直接衔接五轴铣削工序，减少后续钳工修模的工作量，从结构源头降低模具制造和量产运维的综合成本。
