柴油发动机燃油泵固定支撑托架

　　该支撑托架属于柴油发动机燃油供给系统的附属安装构件，主要适配PSA DW10系列柴油机型，用于将博世P7100型高压燃油泵稳定固定在发动机缸体侧部指定工位，承担泵体运行过程中的载荷传递与位置约束作用。在整车动力舱的实际装配场景中，高压燃油泵工作时会伴随柱塞往复运动产生周期性振动，同时发动机自身运转的抖动、整车行驶过程中的路面冲击载荷都会叠加作用在泵体连接部位，若支撑结构刚度不足，极易出现泵体安装位偏移、连接螺栓松脱、燃油管路密封失效等故障，该托架正是为解决这一安装需求而设计的刚性支撑部件。

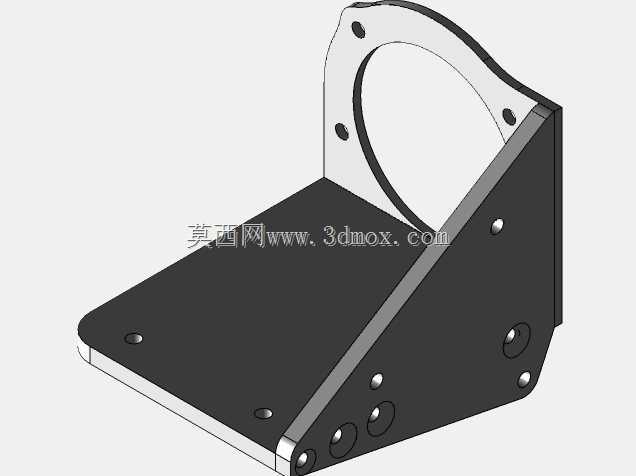

　　从结构构型来看，托架采用L型折弯的主体承载形式，底部为水平安装基板，侧部为竖直支撑立板，两块板体之间通过三角斜向加强肋连为一体，这种构型充分利用了三角形结构的力学稳定性，在控制整体重量的前提下大幅提升了托架的抗扭、抗弯刚度。水平基板上预留有多组安装通孔，孔位坐标完全匹配发动机缸体侧部的预装螺柱位置，装配时基板底面与缸体安装面完全贴合，螺栓穿入后可实现整个托架的基准定位；竖直立板上部开设大尺寸圆形避让孔，该孔的内径与高压燃油泵的壳体外圆轮廓相适配，泵体装入后圆形孔周边的法兰贴合面与泵体自带的安装法兰完全对接，孔周分布的多个小孔对应泵体法兰的连接螺栓位，拧紧后即可将泵体牢牢锁止在立板上。

　　设计过程中首先需要确认的是安装边界尺寸：水平方向上，基板的外轮廓不能超出发动机缸体侧部的预留安装空间，避免与周边的进气管路、机油滤清器、启动电机等相邻部件发生运动干涉；竖直方向上，立板的高度需要保证燃油泵安装后，泵轴的输入轴线与发动机正时齿轮系的输出轴线保持同轴，误差需控制在发动机装配允许的公差范围内，否则会出现联轴器偏磨、传动异响甚至轴件断裂的问题。斜向加强肋的厚度与折弯角度经过受力校核，既要保证在泵体最大喷射压力带来的反作用力下不发生形变，也要避免肋板过度突出占用额外舱内空间，肋板上开设的多个小孔一方面可作为工艺减重孔，降低托架整体自重，另一方面也可用于线束、燃油小管的走线固定，优化舱内管路排布。

　　建模阶段需要重点还原各安装孔的位置度、贴合面的平面度以及折弯处的圆角过渡特征：钣金折弯位置预留内圆角可避免冲压加工时出现应力集中开裂，所有孔位的倒角处理能够消除锐边，防止装配过程中划伤密封件与操作人员。托架的材质通常选用高强度冷轧钢板，表面做发黑或镀锌防腐处理，适配发动机舱内高温、油污、潮湿的工作环境，长期使用不易出现锈蚀变形。在售后维修与发动机改装场景中，该托架也可作为替换备件，当原有支架因碰撞、疲劳出现裂纹时，可直接对位更换，无需对缸体安装面进行二次加工，有效降低维修成本，保障燃油供给系统的安装精度与运行可靠性。
