标致雪铁龙DW10发动机水泵连接法兰结构

　　这款法兰件配套于PSA集团DW10系列2.0L柴油发动机的冷却水泵装配工位，在整机冷却回路里承担水泵壳体与缸体侧水道接口之间的过渡连接、轴向定位以及接合面密封压紧的作用，是柴油动力总成冷却系统里不可缺失的小型承压连接件。

　　从实际装车场景来看，DW10机型广泛搭载在标致、雪铁龙旗下多款中型乘用车以及轻型商用车上，发动机舱内布置空间紧凑，水泵本体通过两颗贯穿螺栓固定在缸体前端的水道开口处，法兰就夹在水泵接合端面和缸体安装面之间。法兰主体采用环形薄壁结构，中心大通孔完全对齐水泵叶轮腔与缸体水道的通流截面，不会对冷却液的循环流道造成额外节流，保证大流量冷却液在高低温循环工况下都能顺畅通过，避免局部流阻过大引发的水泵气蚀或者缸体局部过热问题。

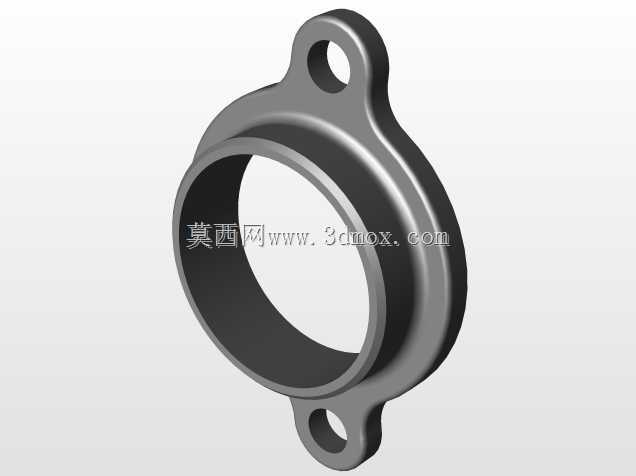

　　结构设计上，法兰环体外侧延伸出上下两个带通孔的安装耳，两个耳座的孔位中心距完全匹配缸体侧预设的螺栓安装点位，装配时螺栓穿过耳座孔直接拧入缸体螺纹孔，拧紧过程中法兰端面均匀受压，把夹在两侧接合面之间的密封垫片牢牢压实，杜绝高压冷却液在接合位置出现渗漏。两个安装耳和主环体之间做了平滑的圆弧过渡，没有尖锐的转角突变，这种设计一方面消除了冲压或者铸造成型过程中转角处的应力集中，另一方面在发动机长期运行产生振动的工况下，耳座根部不会因为反复交变载荷出现裂纹断裂，大幅提升部件的疲劳寿命。

　　法兰的轴向厚度经过匹配设计，既保证螺栓拧紧后整体有足够的刚性，不会因为压紧力过大发生翘曲变形，又不会过度占用水泵和缸体之间的装配间隙，适配整机前端轮系的布置边界。主环体的内侧加工有阶梯定位止口，装配时止口可以直接卡入水泵壳体的外圆定位面，实现径向自动对中，不需要工人在装配时额外调整法兰的同轴度，既提升了总装线的装配效率，也保证了密封面各处的压紧力均匀分布，不会出现一侧压得过紧、另一侧间隙过大导致的密封失效。

　　从外形安装边界来看，法兰整体外轮廓完全避让开周边的正时罩壳、发电机支架以及进气管路的安装空间，两个安装耳的突出长度经过校核，在螺栓拆装过程中套筒工具可以完整套入螺栓头，不需要拆卸周边相邻附件就能完成水泵或者法兰的更换作业，售后维修的可达性较好。部件的材质选用适配发动机舱工作环境的耐温耐蚀材料，能够长期承受-40℃到120℃以上的冷却液温度交变，同时耐受冷却液里防冻添加剂的腐蚀，不会在长期使用后出现锈蚀、密封面坑洼等问题。

　　在建模实现层面，该零件的特征逻辑完全贴合实际加工工艺：先绘制主环的回转截面完成主体环体建模，再拉伸凸台生成上下两个安装耳，对耳座和环体的交接位置添加圆角特征，之后完成安装孔的切除以及中心通孔、定位止口的特征创建，所有壁厚保持均匀，符合冲压或者压铸成型的工艺要求，没有出现壁厚突变、倒扣等无法量产的结构问题。这类法兰件虽然结构不复杂，但每一处尺寸都和整机冷却系统的密封可靠性、装配工艺性直接相关，设计过程中需要同时兼顾通流能力、密封压紧效果、振动疲劳强度以及周边部件的干涉避让，才能满足柴油发动机数十万公里的使用要求。
