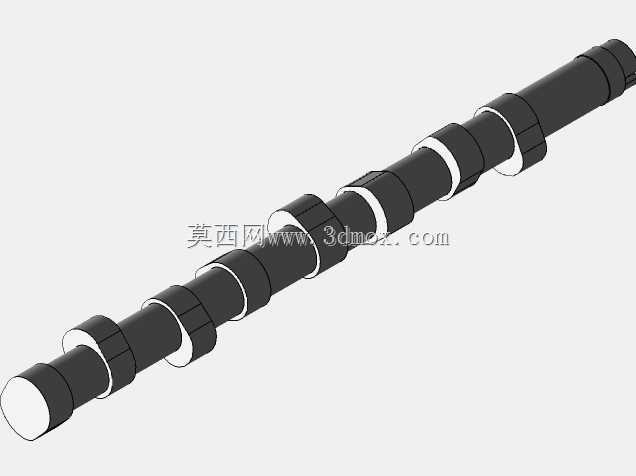

乘用车柴油动力顶置配气凸轮轴

　　这根轴类零件面向小排量乘用车柴油动力的顶置配气场景，对应直列四缸机型的气门驱动需求，在整机布局里布置于气缸盖上方，直接承接正时系统传递来的旋转动力，按既定相位顺序推动进排气门往复开启，控制气缸进气充量填充与燃烧后废气排出的全过程。配气相位的设定围绕民用柴油机型常用工况展开，进气侧持续开启角度取324度，排气侧持续开启角度取308度， lobes separation angle即凸轮夹角设定为112度，气门重叠区域对应4毫米气门升程位置，气门最大升程达到11.5毫米时气门完全开启，这套参数匹配小排量柴油机低中转扭矩输出的调校取向，既保证怠速工况下燃烧稳定不出现废气倒灌，又能在常用负荷区间获得足够的进气涡流，让柴油雾化混合更充分。

　　从结构外形来看，整根轴为长轴类一体成型构件，沿轴向依次排布多组进排气凸轮型线工位，相邻凸轮之间设置同轴支撑轴颈，轴颈外圆与气缸盖凸轮轴轴承孔配合，承担轴系旋转过程中的径向载荷，避免凸轮工作面受侧向力偏磨。凸轮本体的型线不是简单圆弧轮廓，基圆段保证气门完全落座密封，升程段通过缓冲段、加速段、最大升程段、减速段的平滑过渡，控制气门开启和关闭的加速度，消除气门拍击座圈的冲击噪声。轴的一端预留正时驱动接口，可适配正时齿轮或者正时链轮安装，轴身各处润滑油道开孔与缸盖油道对齐，发动机运转时压力润滑油持续输送到凸轮与挺柱接触表面、轴颈与轴承配合面，形成稳定油膜降低摩擦磨损。

　　建模过程中首先以整机配气相位表为基准，先确定各缸凸轮在圆周方向的相位夹角，再沿轴向定位每一组凸轮、支撑轴颈、驱动端、密封端的轴向位置，轴的总长、各轴颈直径、凸轮基圆尺寸完全匹配对应气缸盖的安装边界：两端轴颈的同轴度公差控制在整机设计允许范围内，凸轮工作表面的轮廓度按照发动机量产件的精度要求设定，轴端的定位台阶、卡环槽位置和缸盖、正时罩壳的密封空间互不干涉。做装配校验时，将凸轮轴装入缸盖总成后，凸轮升程变化全程不会和气门弹簧、挺柱、缸盖油道壁发生运动干涉，轴旋转一周的全行程里，各缸进排气门的开启顺序符合四缸柴油机1-3-4-2的点火次序，气门重叠角区域的气流运动方向匹配EGR废气再循环的引入需求，不用额外改动缸盖流道就能实现低转速下的残余废气率控制。

　　实际装机使用时，这根凸轮轴的工况长期处于中低转速、高接触应力的环境，凸轮型面和挺柱之间属于线接触高副传动，建模时特意保留了凸轮工作面的微廓修形细节，避免边缘应力集中造成早期点蚀。支撑轴颈的宽度按照轴承比压要求设定，不会因为气门弹簧的周期性交变载荷出现轴瓦偏磨。对于做柴油动力改装、配气机构教学、整机逆向开发的工程人员来说，这个三维结构可以直接用于运动仿真：给轴施加额定转速驱动，就能输出每个气门的升程曲线、加速度曲线，核对配气相位和原厂标定数据的偏差，也可以以此为基础调整凸轮型线，适配高增压改装场景下更大的进气流量需求，改动时仅需调整凸轮升程段的型线坐标，轴的安装轴颈、轴向定位尺寸保持不变，就能直接沿用原缸盖的安装边界，不用改动周边附属零件的设计。
