PSA DW10发动机排气连接法兰

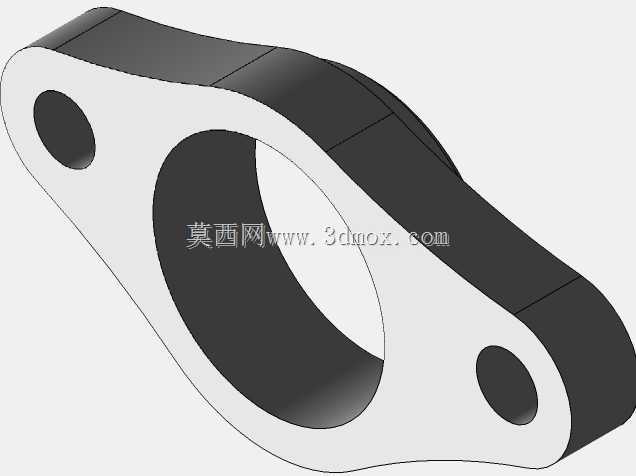

　　排气法兰在发动机排气系统中承担着气缸盖排气出口与排气歧管或涡轮增压器进气端之间的刚性连接任务，PSA DW10系列柴油发动机的排气法兰需要在高温、高频振动以及交变热应力工况下长期保持密封可靠性，该三维结构完整还原了法兰本体的轮廓形态、中心通流孔以及两侧安装通孔的空间位置关系，可直接用于排气系统管路布置、密封垫片匹配以及安装紧固件选型校核。

　　从实际装车场景来看，这类法兰位于发动机排气侧的最前端，工作时直接接触气缸排出的高温废气，表面温度长期处于数百摄氏度区间，同时发动机运转产生的往复惯性力、排气脉冲压力波动以及整车行驶中的颠簸振动都会持续作用在连接界面上。法兰的核心功能是提供足够的压紧力承载面，配合金属密封垫片实现排气通路的密封，防止高温废气泄漏，同时保证排气流通截面无突兀突变，降低排气阻力，避免影响发动机的扫气效率与动力输出表现。

　　结构设计上，该法兰采用异形长板式布局，中心开设大直径圆形通孔作为废气流通通道，孔径与发动机排气出口口径完全匹配，保证废气从气缸排出后可以顺畅进入后续排气组件，通流孔周边保留足够的实体宽度，既为密封垫片提供连续的压紧支撑面，也避免法兰在高温下出现局部翘曲变形。法兰两端对称布置两个小直径安装通孔，孔位中心距严格对应气缸盖排气侧的预装螺栓位置，安装时螺栓穿过通孔拧入气缸盖螺纹孔，通过逐步拧紧螺栓将法兰与垫片压紧在结合面上，双孔布局的优势在于压紧力分布均匀，法兰受力后不会出现单侧偏载，能有效保证密封面的压力一致性。

　　法兰本体的板厚经过匹配设计，既具备足够的刚性来抵抗螺栓预紧力产生的弯曲变形，也不会因厚度过大增加不必要的重量与热容量；外轮廓采用平滑过渡的异形曲线，没有尖锐的转角与突变截面，一方面减少了热应力集中的风险，在反复冷热循环过程中降低裂纹萌生的概率，另一方面紧凑的外形可以避让发动机周边的管路、线束以及附属部件，在狭小的发动机舱布置空间内避免装配干涉。

　　安装边界方面，三维模型清晰呈现了法兰的轴向厚度、径向轮廓范围以及两个安装孔的相对坐标，在进行整机装配仿真时，可以直接将该法兰作为基准件，校核排气歧管、涡轮机壳等对接部件的接口位置是否对齐，模拟螺栓装入后的运动空间是否充足，确认法兰与周边冷却水管、燃油管路、线束插件之间保留足够的安全间隙，防止高温法兰烘烤相邻零部件引发老化损坏。同时模型的密封面平面度区域、通孔倒角细节都完整保留，在进行密封垫片设计时，可以直接参照法兰的密封面宽度确定垫片的筋条布置位置，保证垫片压紧后接触应力均匀分布在密封区域内。

　　在工艺落地层面，该法兰通常采用耐热钢材冲压或铸造成型，三维结构的壁厚均匀性设计也兼顾了成型工艺性，异形轮廓的过渡曲率避免了冲压过程中出现材料拉伸开裂，也让铸造时的金属液充型流程更顺畅，减少内部缩松缺陷。对于后市场改装与维修场景，该三维数据还可用于定制加厚法兰、匹配不同规格涡轮接口的转接法兰设计，在保留原车安装孔位完全兼容的前提下，拓展排气系统的改装适配范围，无需改动气缸盖本体结构即可完成升级装配。
