乘用车柴油机进气连接密封法兰结构

　　这款进气法兰面向小排量乘用车柴油动力单元的进气管路对接场景，主要布置在气缸盖进气侧与进气歧管或增压后进气弯管之间，承担气道边界对齐、接合面密封、管路载荷传递以及周边附件限位的作用。在整机布置中，进气侧往往空间狭窄，周边会分布喷油器线束、冷却水管、真空管路和缸盖螺栓，法兰不能只按规则圆形盘件处理，必须顺着发动机外侧轮廓收窄外形，避免装配后与相邻零件发生运动或装配干涉。

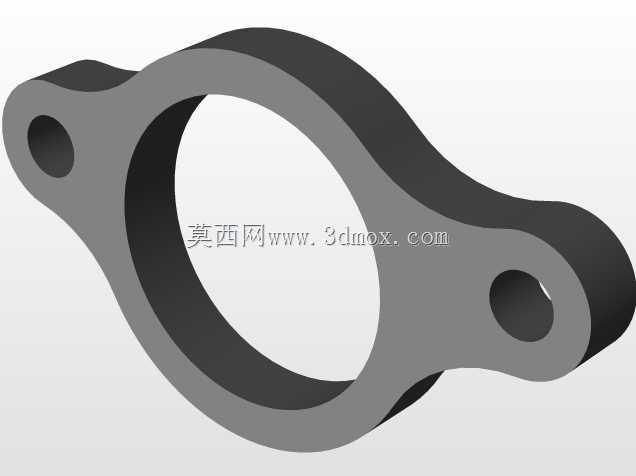

　　结构主体采用非对称双耳式布局，中部为大直径贯通圆孔，该孔与进气道流通截面保持同轴，用于让增压后的空气顺畅进入气缸盖气道。孔周保留足够宽度的环形压紧带，使密封垫在螺栓拧紧后获得连续、均匀的面压，防止交变进气压力下出现局部漏气。法兰两端向外延伸出带安装孔的凸耳，两个孔位分别落在主流通孔的两侧，形成跨距较大的紧固支撑。这样的布置可以把压紧力分散到密封面的两端，相比单侧边螺栓结构，更能抑制薄型法兰在受热后出现翘曲。

　　从外形看，法兰外缘并非简单直线连接，而是沿气流通道和缸盖侧壁形成平滑过渡的曲线轮廓。靠近缸体的一侧轮廓较厚，用于承受螺栓预紧力和进气脉冲载荷；远离缸体的一侧则根据管路包络逐渐收窄，在不降低刚性的前提下减少材料占用。双耳端部做了圆弧包边，安装孔周围保留完整的环形材料区，可降低螺栓孔附近的应力集中。装配时，紧固件穿过两端小孔，将法兰压向缸盖或歧管接合面，中间大孔不参与螺纹承载，只负责流通和定位密封边界。

　　在实际发动机运行中，进气法兰长期承受温度循环、振动和增压压力波动。柴油机冷启动时，接合面附近温度较低，增压后热空气进入又会使零件快速升温，不同材料之间的热膨胀差会让密封面产生微小滑移。该法兰通过较宽的环形密封面和双侧螺栓压紧，使密封垫始终处于稳定受压状态；曲线过渡的外轮廓也减少了尖角区域在热循环中的变形累积。对于带废气涡轮增压的机型，法兰还需要承受泄压阀动作和急加速带来的气流脉冲，双耳支撑结构能够避免管路抖动直接作用在密封带上。

　　建模时需要重点控制中部流通孔与两端安装孔的相对位置。安装孔中心距决定了法兰能否直接贴合缸盖预留螺纹孔，若孔位偏差过大，现场装配会出现螺栓强行拉入、密封面偏压等问题。中部大孔直径应与进气道或密封垫内孔一致，过大可能导致密封带宽度不足，过小则会形成气流台阶，增加进气阻力。法兰厚度需要结合螺栓规格和材料弹性模量校核，过薄会在拧紧后出现弯曲，过厚则浪费布置空间并增加相邻零件干涉风险。

　　安装边界方面，两个紧固孔位于法兰外侧，工具套筒需要沿孔轴线方向接近，因此耳片外侧要预留扳手或套筒旋转空间。法兰背面与缸盖接合面应保持平整，不允许存在凸起拔模痕或局部缩痕；正面可根据管路侧接口设置轻微定位止口，使密封垫或接管在预装时不易错位。大孔周边的密封面宽度应连续覆盖垫片有效压紧区，尤其在两耳之间的弧形段，不能因为外形减重而把密封带切断。

　　设计思路上，这类零件看似只是一块连接板，却直接影响发动机进气系统的可靠性。若法兰刚性不足，长期振动后会出现螺栓松动、垫片压伤和漏气噪声；若外形过度追求强度而做成宽大圆盘，又会在紧凑机舱内与水管、线束或缸盖罩发生干涉。因此该结构在满足流通面积的前提下，把材料集中在螺栓孔周围和环形密封带，外缘则按包络需求做曲线收窄，兼顾密封、装配和轻量化。

　　对于结构设计人员，三维建模时应先建立进气道轴线和两个螺栓孔轴线，再以接合面为基准生成法兰本体。大孔与密封面建议保持同轴关系，两端耳片可采用圆弧与主体相切过渡，避免截面突变。装配检查中不仅要看静态干涉，还要模拟螺栓工具路径、管路拆装顺序以及发动机热态下的相邻件位移。进气软管或硬管接入后，法兰还会受到管路重量和振动传来的弯矩，双耳孔位的方向和厚度应保证载荷能够顺畅传递到缸盖侧，而不是让局部密封带承受反复弯折。

　　从使用功能看，该法兰不是独立承载件，而是进气系统密封链中的界面零件。它把气道、紧固件、密封垫和周边管路约束在同一轴线上，使发动机在不同转速和负荷下都能维持稳定的进气压力。对于售后替换或改装开发，按真实孔距、流通孔径、密封面宽度和外轮廓包络建立模型，能够直接用于干涉检查、垫片选型和装配工艺验证，减少样机阶段因接口不匹配造成的反复修模。
