组合式开槽圆弧支座机械练习构件

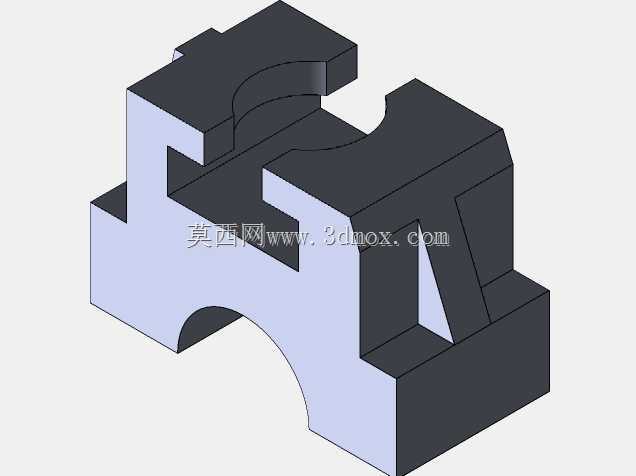

　　该构件属于典型的机械结构三维建模练习件，整体采用块状基体叠加、切除的方式成型，外观由深浅两种着色区域区分不同实体特征，便于在建模过程中观察拉伸、切除、圆角与圆弧面的生成关系。从结构形态看，零件下部为宽厚承载基座，基座前侧开设大半径半圆弧缺口，该缺口可用于避让圆柱轴件、管路外圆或旋转运动部件，避免装配时与相邻回转体发生干涉；基座上部左右两侧设置凸起挡边，中间形成下沉式槽腔，槽腔顶部一侧加工出内凹圆弧槽，可对圆柱形杆件、传感器探头或小型轴类零件形成侧向包覆与限位。

　　在实际工装与检测夹具场景中，这类块状支座常作为定位支承单元使用：下部平面可直接贴装在工作台面或基板上，通过基座侧边的实体区域预留螺栓过孔位置，完成锁紧固定；上部槽腔用于容纳待装配件的凸缘或方形端头，两侧凸起挡边限制零件横向窜动，顶部圆弧槽与轴件外圆贴合后，能够限制轴件沿径向的位移，配合压板或快速夹钳即可实现稳定装夹。若用于传感器安装工位，槽腔可容纳传感器方形壳体，圆弧缺口避让传感器探测端对应的被测转轴，使检测探头与被测件保持设定间距，满足接近开关、光电传感器在自动化产线中的安装定位需求。

　　设计思路上，该零件优先保证基准面的平面度与各特征的位置精度：底部安装面作为首要设计基准，上部槽腔的对称中心面、圆弧槽轴线均与底部基准建立尺寸关联，建模时先绘制底部基体的外轮廓草图，双向拉伸得到主体块，再通过拉伸切除生成中间下沉槽与两侧立壁；前侧大圆弧采用半圆草图切除成型，顶部内凹圆弧槽则通过圆弧轮廓拉伸切除或旋转切除完成，边角处的直角棱边可根据装配需求添加小倒角，去除锐边同时避免应力集中。

　　外形与安装边界方面，零件整体长宽高比例协调，基座厚度占总高度约三分之一，保证支承刚性，上部立壁高度满足槽深的限位要求；安装时需预留底部基板的贴合空间，左右两侧留出扳手操作螺栓的间隙，前侧圆弧缺口下方需保证被测回转件的运动空间，顶部圆弧槽的直径需与待支承轴件外径匹配，间隙控制在装配公差允许范围内。建模过程中需重点核对各切除特征的先后顺序，避免出现特征冗余或实体断裂，同时保证圆弧面与相邻平面的相切关系自然，为后续工程图导出、公差标注与实际加工提供准确的几何依据。
