ESP-EYE图像识别开发板结构三维建模

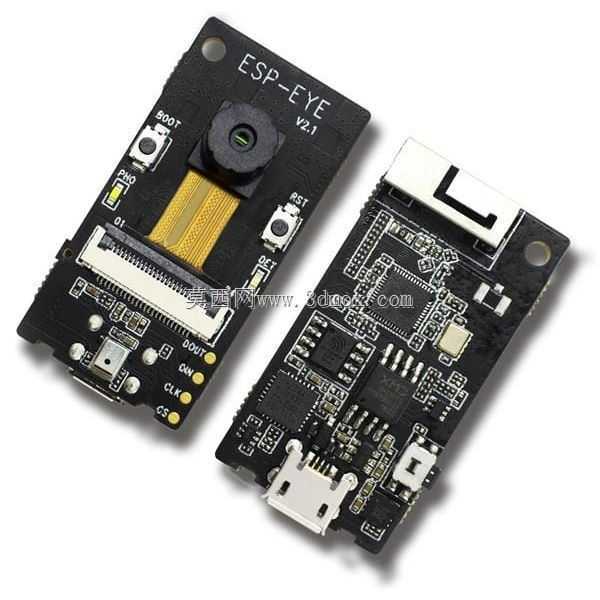

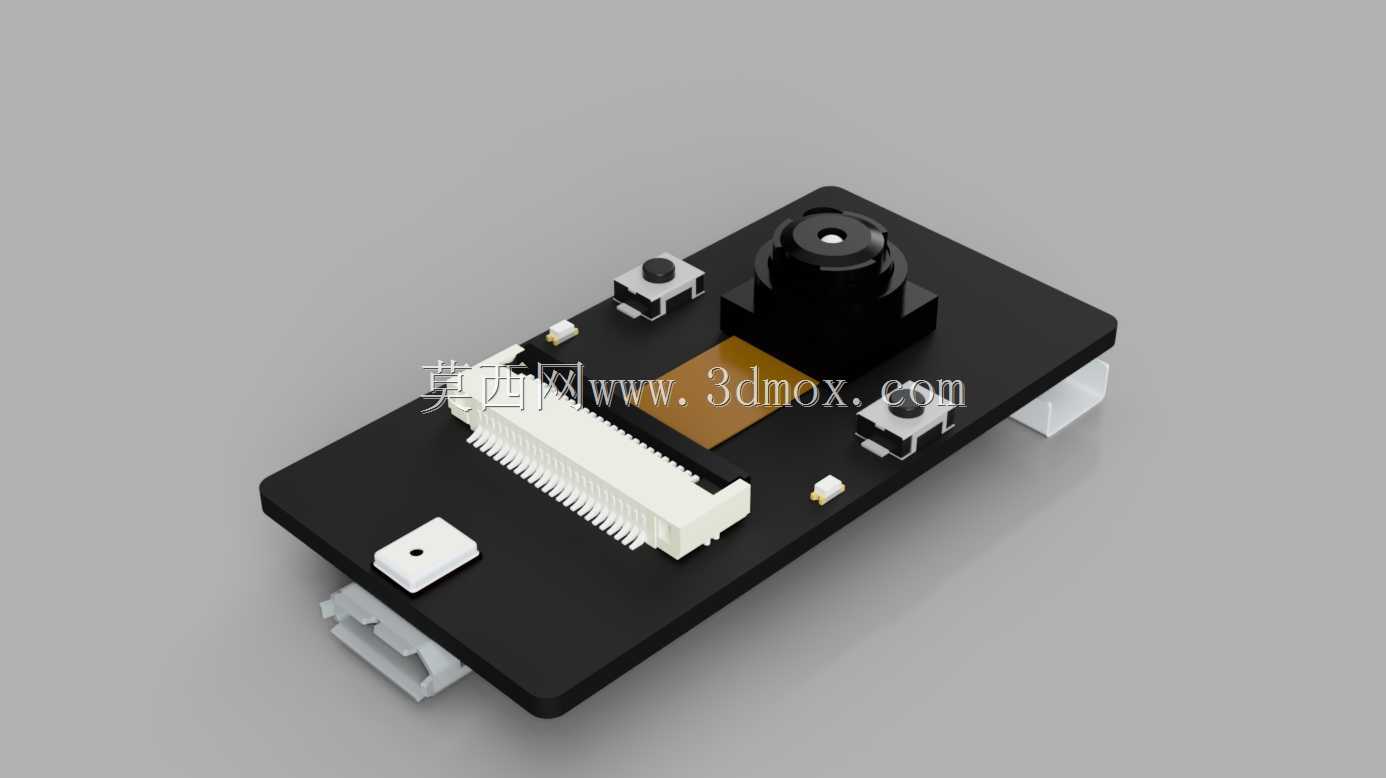

　　这套三维结构围绕一块面向图像识别与音频采集的嵌入式开发板展开，板体采用矩形PCB承载方案，核心视觉部件为顶部居中布置的摄像头模组，模组通过黑色柱状支架抬高，使镜头光轴垂直于板面，便于在整机装配后直接对准前方采集区域。镜头周边预留了对焦与防尘结构的装配空间，模组底部与PCB之间通过排座连接，既保证信号传输，也方便在样机阶段更换不同视场角的镜头。

　　从实际部署场景看，这类板卡常见于门禁人脸核验、工位动作识别、货架商品识别、语音交互终端以及小型AIoT边缘节点。结构设计时不能只把它当作一块裸板处理，而要提前考虑外壳开窗、镜头避让、麦克风拾音孔、USB调试口插拔以及天线区域净空。摄像头位于板体中上部，麦克风布置在板边附近，二者在空间上相互错开，可减少镜头支架对声波入口的遮挡；Wi-Fi图像传输依赖板载天线，外壳建模时应在天线对应区域避免连续金属包覆，否则会明显影响无线链路稳定性。

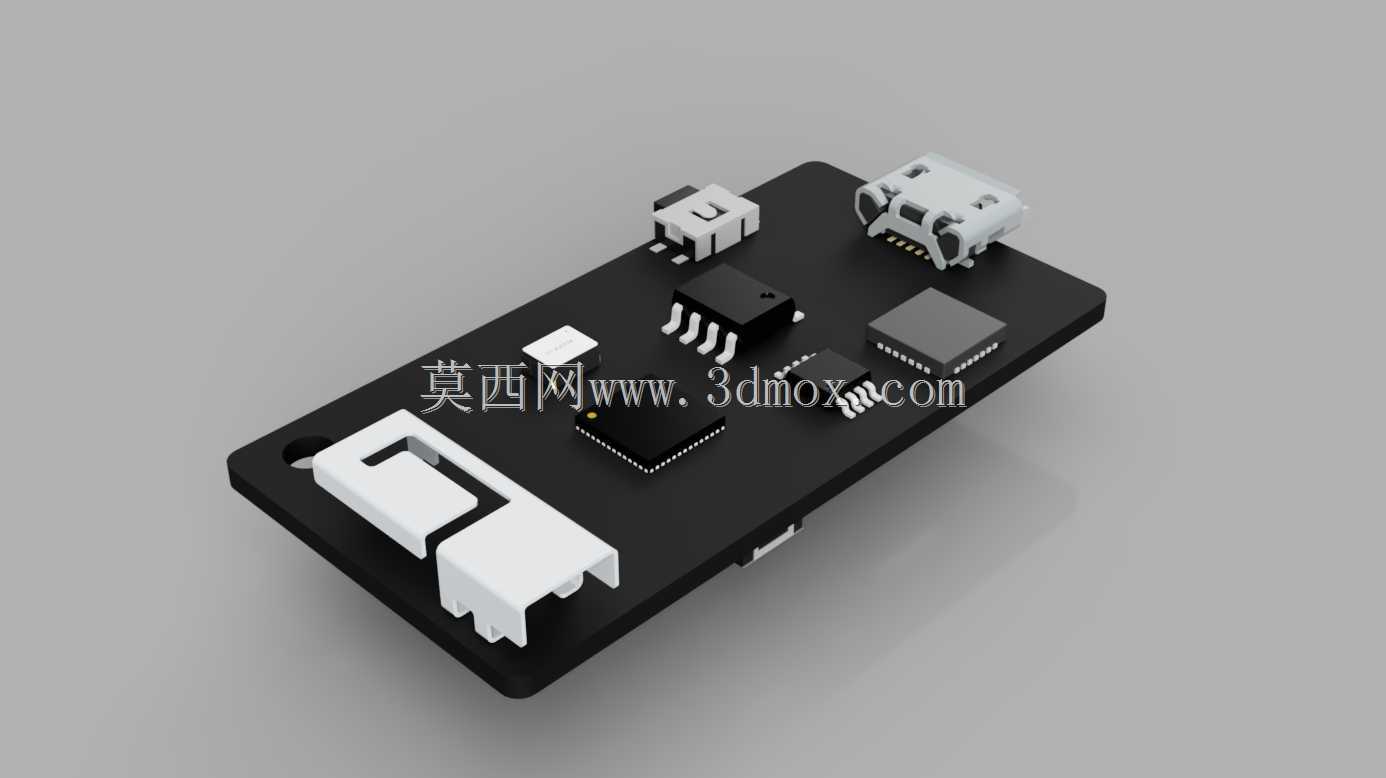

　　板面上可以看到多组连接器与按键。白色长排座用于扩展外设或连接显示屏、排线类模块，其高度和插针方向决定了上层板或FPC的走线路径；微型USB端口位于板体边缘，承担供电、调试与数据通信功能，外壳开口需兼顾插头插入深度和周边拔插空间。板上还布置了轻触按键、小型固定孔和若干表面贴装器件，按键顶面与PCB之间的高度差要在壳体按键柱设计中补偿，防止出现卡键或触发行程不足。

　　建模过程中，PCB轮廓应以实际板框为基准，先建立板厚、禁布区和安装孔位置，再按器件高度分层搭建。摄像头模组属于整板最高部件，决定了外壳内部的最小净高；排座和USB接口属于侧向或顶部有装配动作的器件，需要分别保留排线弯折半径和插头操作空间。若产品最终采用壁挂或支架安装，板角固定孔应与外壳螺柱对齐，螺柱外径、加强筋厚度和螺钉头沉台都要同步建模，避免装配时螺钉与高器件干涉。

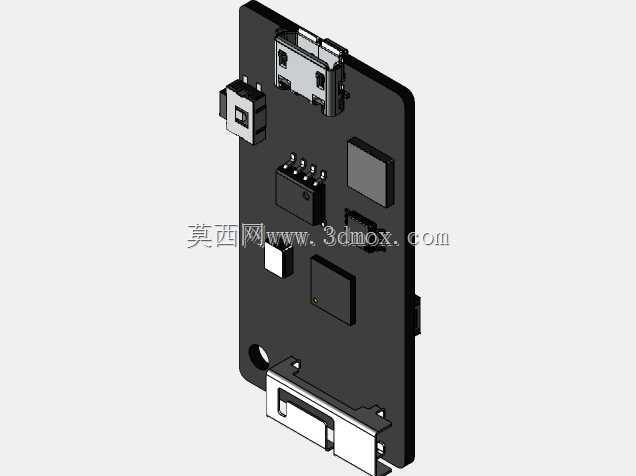

　　热设计方面，主控芯片、片上存储和电源相关器件集中在板体中部区域，虽然该板功耗不高，但在密闭壳体中仍需在芯片对应位置预留导热垫或散热筋空间。PSRAM与Flash器件贴近主控布置，有利于缩短高速信号走线，结构上不应被高大连接器压占维修与检测空间。摄像头下方的金色屏蔽或补强区域，在三维模型中应按实际厚度表达，不能简单贴成平面纹理，否则外壳内腔间隙会出现误判。

　　安装边界上，镜头中心到板边的距离、接口外伸尺寸、排座高度以及最高器件轮廓共同构成整机堆叠包络。做结构评审时，可先沿PCB法线方向投影检查器件高度冲突，再沿USB插拔方向检查工具手和插头空间，最后从镜头视场角方向确认外壳窗口不会遮挡画面边缘。对于需要嵌入狭小设备的场景，还可将板体、镜头罩、麦克风密封槽和前盖开孔作为一个子装配统一校核，使前端采集窗口、拾音通道和调试接口在同一套外壳中协调布置。

　　音频链路的结构处理同样关键。麦克风拾取环境语音时，前盖开孔应尽量正对器件拾音口，并在孔与器件之间设置密封泡棉或橡胶圈，减少壳体内部回声和摩擦噪声。若摄像头模组与麦克风距离较近，镜头支架边缘不宜形成大面积反射壁面，可通过台阶、斜面或吸音材料预留位降低声波反射。对需要长期运行的终端，还应在板卡周边预留灰尘沉积和凝露排放的考虑，尤其是镜头窗口与麦克风孔不能设计成容易积污的盲槽。

　　从样机验证角度，三维模型应保留连接器、按键、固定孔和镜头外形的真实比例，便于输出外壳工程图、检查装配公差以及制作亚克力或3D打印验证件。PCB本身不需要在外观模型中逐根重建走线，但器件占位、高度、极性和接口方向必须准确，因为这些信息直接影响壳体开窗、线束走向和生产装配。镜头模组的黑色圆柱外形、排座的白色绝缘体、USB金属壳以及板边卡扣位都应通过独立实体表达，方便在渲染和干涉检查中区分材料与装配关系。

　　整体来看，该开发板的结构重点不在复杂传动，而在高密度电子器件的空间协同：镜头要获得无遮挡视场，麦克风要形成短而干净的拾音通道，USB要便于调试维护，无线区域要保持净空，固定孔要能承受整机安装振动。把这些边界在三维阶段逐项落实，后续外壳设计、嵌入式整机集成和小批量试制都会减少返工。
