红黑绝缘测试引线探针结构造型

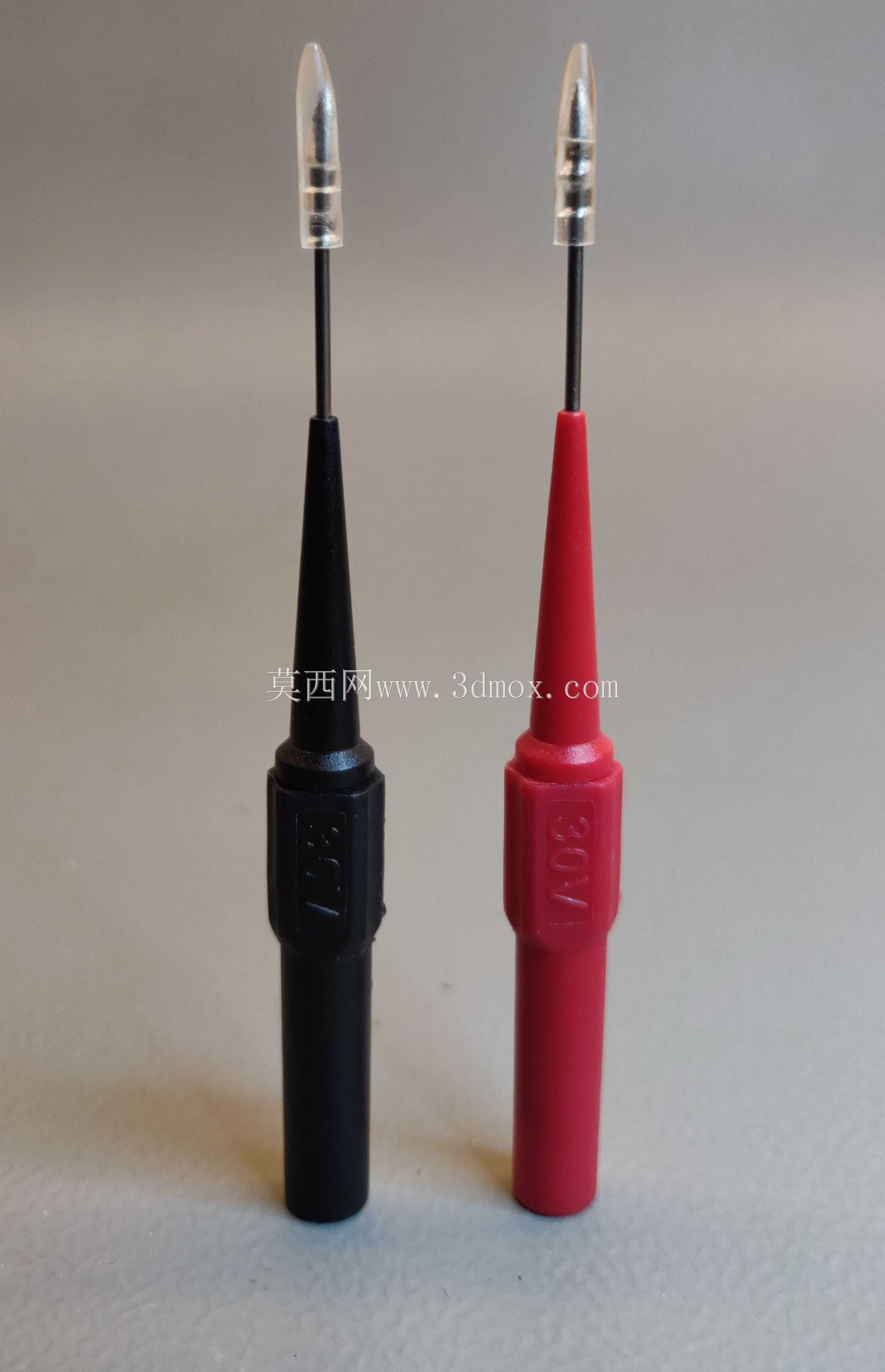

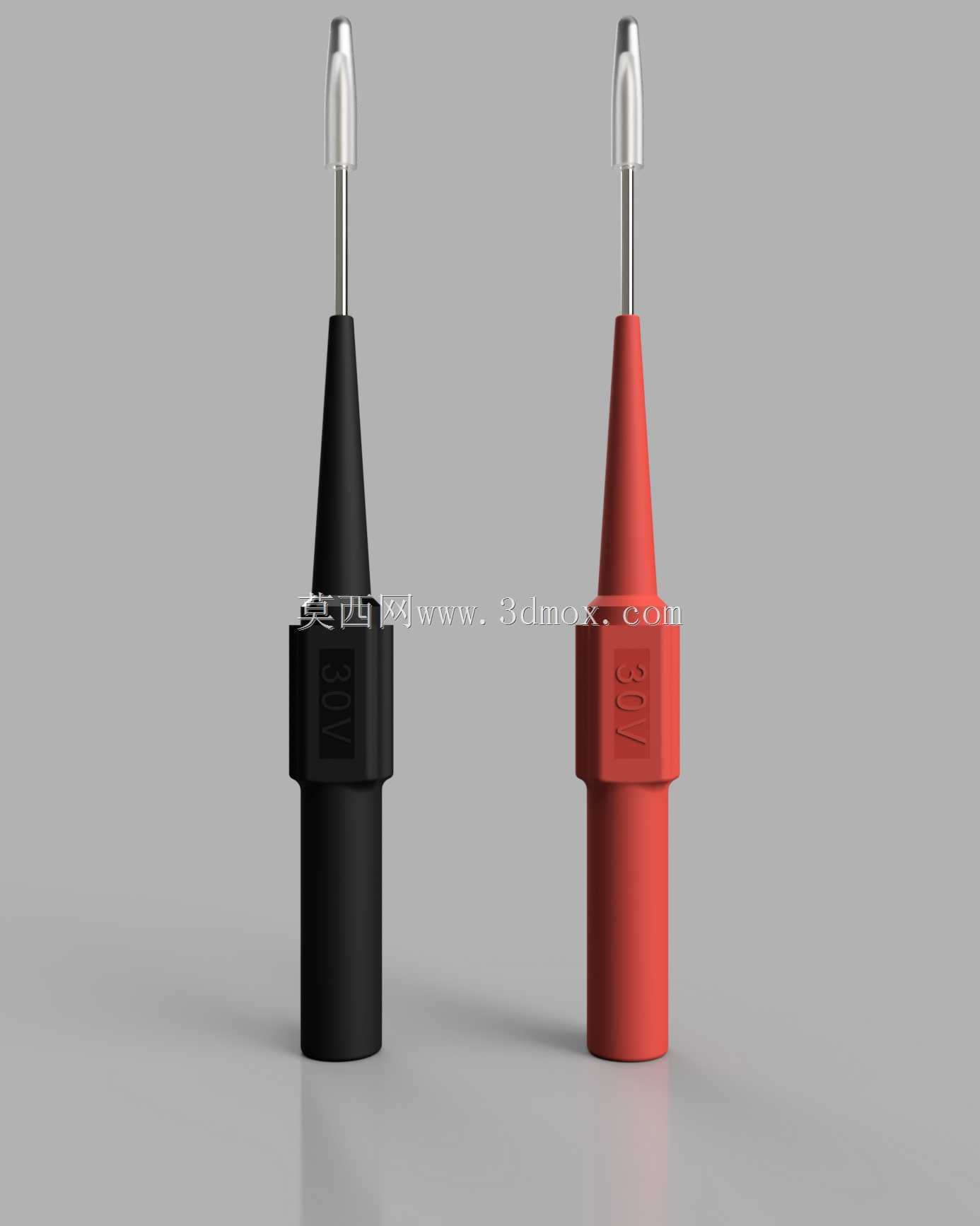

　　这套测试引线探针主要面向电子电路调试、实验室测量、线束通断检查以及维修台架上的临时取电场景。红黑两支探针采用配对配色，红色通常对应正电位或信号端，黑色对应公共端或负电位，操作者在密集测点间快速切换时，能够依靠颜色直接区分回路极性，降低误接风险。探针上部为细长金属针杆，顶端带有锥形接触头和透明防护帽，接触头用于顶压焊点、端子、引脚或小型测试点；防护帽在非使用状态下包覆尖锐端部，既减少针尖磕碰变形，也避免台面上误刺线缆和人员。

　　从结构上看，探针下半部分由绝缘握持段、六角防滑段和尾部接线腔体组成。握持段采用上细下粗的锥形过渡，手指捏持时受力集中在中部，针尖施加压力的方向更容易保持垂直。六角段位于手柄中部，外形带有平面棱边，探针平放于工作台时不易滚动，尤其在示波器、电源、万用表周边布线时，可避免探头滑入设备缝隙或坠落到地面。尾部圆柱腔体用于容纳导线压接、焊接或插接结构，外部绝缘材料将金属连接部位完全隔离，使手部在正常握持范围内不接触带电金属。

　　建模时需要重点处理细长针杆与塑料手柄之间的同轴关系。针杆直径小、伸出长度较大，若与手柄孔位不同轴，顶压测点时会产生侧向分力，长期使用后针根位置容易疲劳松动。手柄内部应保留针杆插入深度和固定台阶，不能只按外观做成简单实体；透明防护帽与金属接触头之间也要体现轻微包覆间隙，帽体开口处可设置局部弹性抱紧结构，使其能够套住探针上部而不轻易脱落。红黑两件外形基本一致，适合采用同一主体结构派生配色，仅在材料颜色和标识细节上区分，便于后续加工与装配管理。

　　外形边界方面，探针整体呈细长立式结构，占用台面宽度较小，但高度方向需要考虑针杆、接触头和防护帽的叠加尺寸。手柄最大轮廓集中在六角段，设计夹具或包装内衬时应以该段作为定位依据；尾部接线端要预留导线弯曲半径，不能让线缆在出口处急折。针杆外露段应保持直线度，顶端接触点的锥面需要圆滑过渡，避免在PCB焊盘或软排线表面留下过大压痕。对于高频或小信号测量场景，金属针杆长度还会影响寄生参数，结构选型时不能只关注外观，还应结合输入阻抗、测试电流和测点间距判断针杆长度是否合适。

　　实际使用中，这类探针常与万用表线、电源测试线、实验台转接导线配合。操作者将探针顶端压在被测点上，手柄绝缘层提供握持安全距离，尾部导线将信号引入测量仪器。红黑成对布置有助于在双回路、电源正负极、电阻两端或传感器输出端之间建立清晰标识。若用于自动化测试架，探针也可作为手动复核工装的补充部件，在针床治具不便接触的狭窄区域进行单点验证。

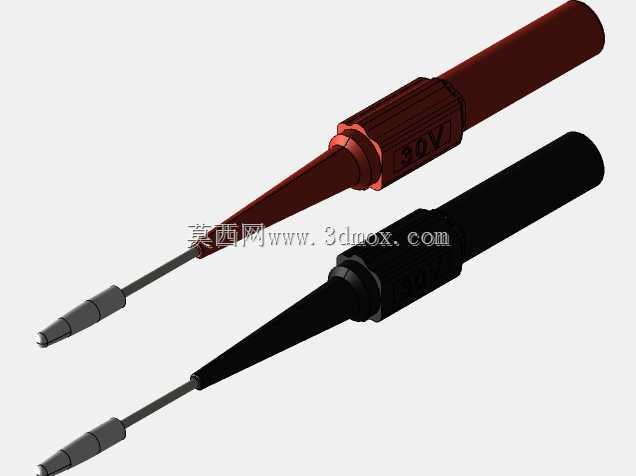

　　三维造型应把绝缘手柄的拔模斜度、六角防滑面、针杆台阶、顶端接触头和防护帽内腔分别表达清楚。外观曲面虽然不复杂，但细小特征较多，针杆与手柄交接处、防护帽透明区域、尾部导线出口都需要合理倒角，避免模型在渲染或工程出图时出现锐边失真。对结构设计人员而言，该件的价值不在复杂机构，而在细小测量工具的人机关系、绝缘安全和接触可靠性；对选型人员而言，则需要关注针尖形式、手柄握持直径、接线腔体空间以及红黑配对方式是否满足现场测试习惯。
