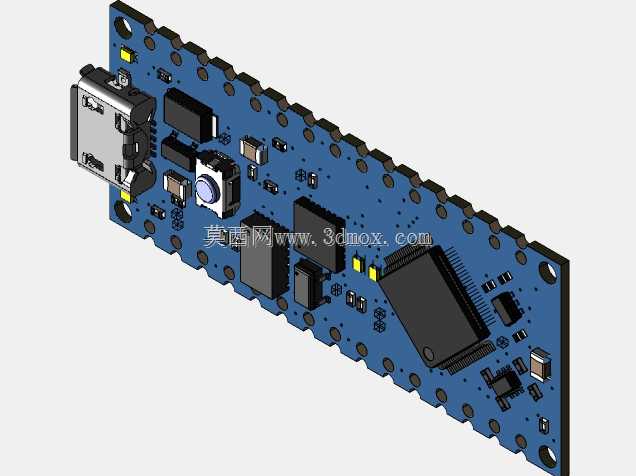

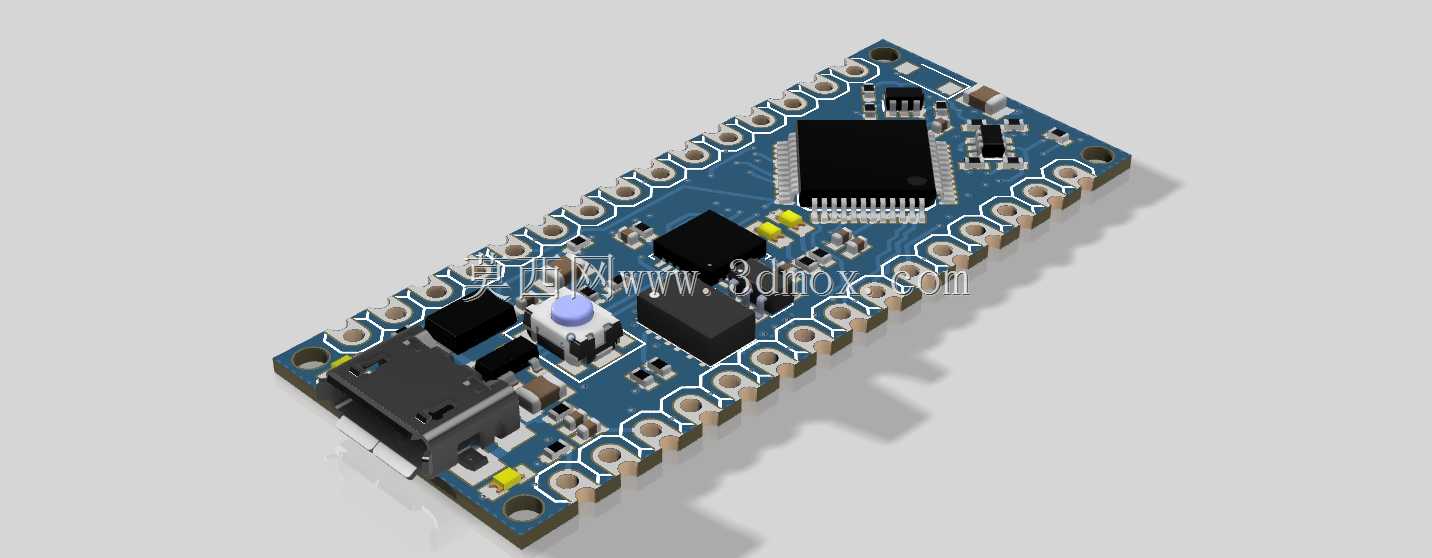

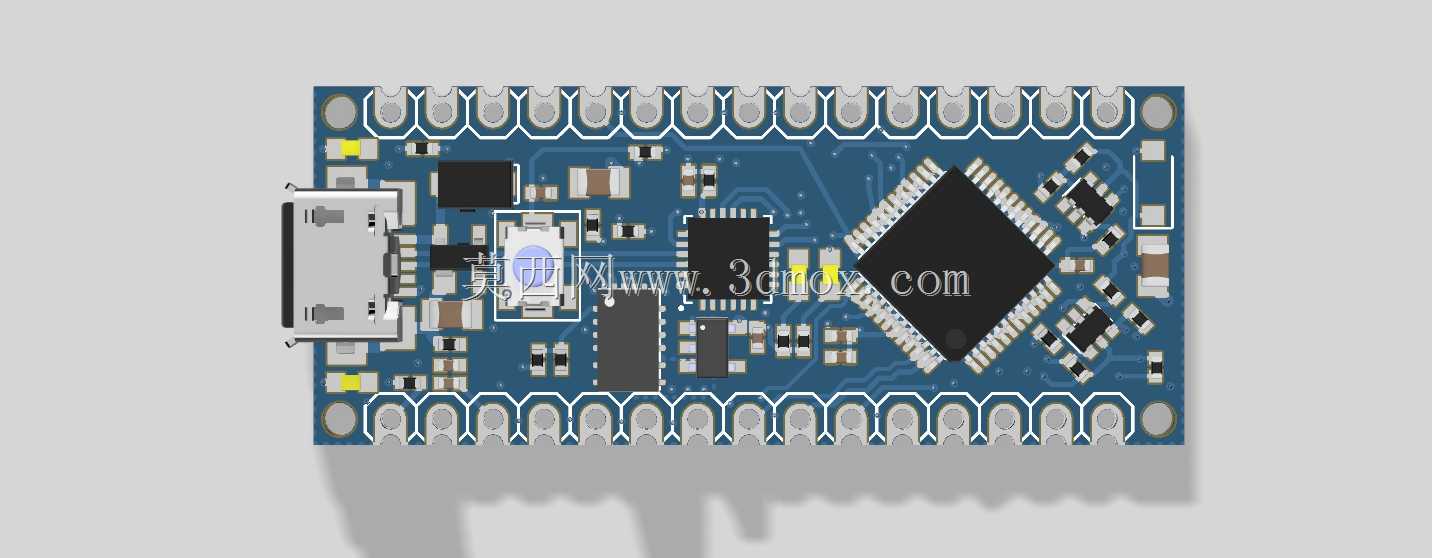

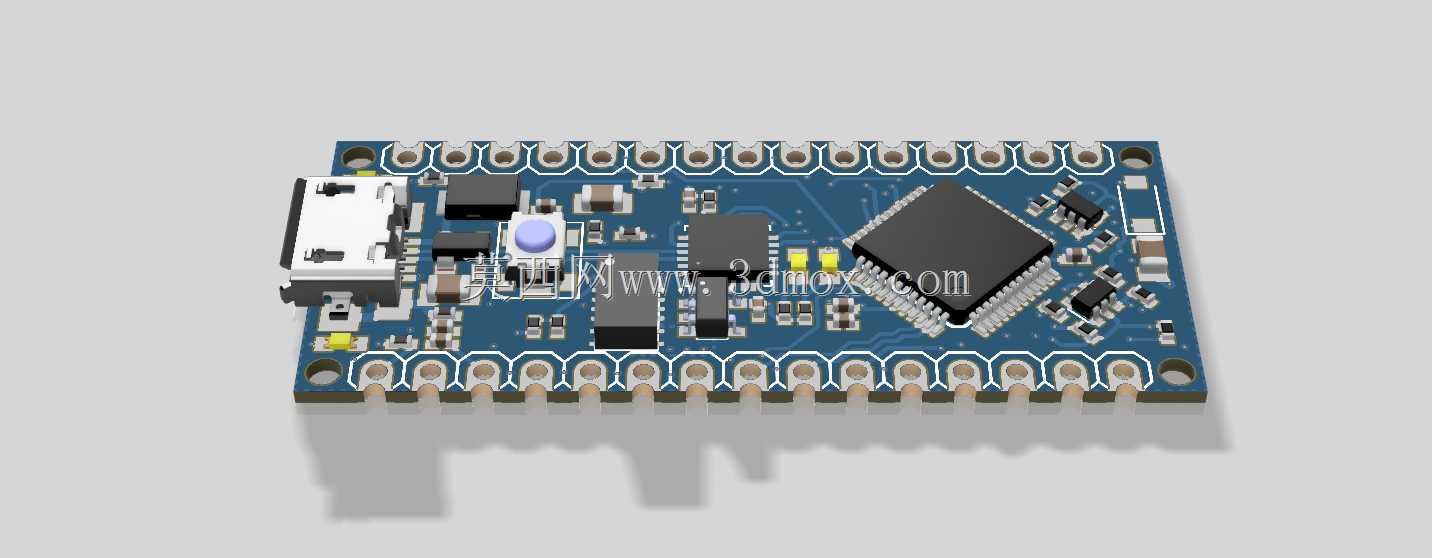

Arduino Nano开发板高精度结构还原

小尺寸控制板的实物复刻往往卡在接插件的公差匹配上，排针的间距偏差、USB接口的安装位偏移，都会让后续3D打印外壳或者工装夹具时出现装不上的问题。这款模型把板上每一个元件的占位都做了精准还原，从主芯片的散热焊盘轮廓，到侧边排针每一个引脚的中心距，都严格对照实物板的尺寸参数做了校准，甚至连板上贴片电容电阻的微小高度差都做了区分，不会出现所有元件齐平的失真情况。做结构适配的时候，不用再反复测量实物板的轮廓尺寸，直接调用模型就能做外壳的开孔定位，排针位置的预留间隙可以直接按照模型给出的尺寸做公差预留，避免后期装配时排针和外壳开孔错位。板载的复位按键高度、miniUSB接口的突出长度都做了1:1还原，做堆叠安装设计的时候，能直接在装配环境里检查上层板和这些突出元件的干涉情况，不用等实物打样回来才发现空间预留不足。板边的安装孔位也做了精确的位置还原，孔的内径、沉头深度都和实物一致，做固定支架设计的时候可以直接匹配对应规格的铜柱，不用反复核对孔距。贴片元件的焊盘轮廓也在模型表面做了细节呈现，做教学演示或者装配动画的时候，能清晰展示每一个元件的焊接位置，比平面的原理图更有直观参考性。板上的电源指示灯、用户LED的位置也做了对应还原，做透明外壳设计的时候，可以直接在模型里调整导光结构的位置，对准LED的发光点，避免后期导光效果差。很多同类模型会忽略板上的丝印层轮廓，这款模型把丝印的字符区域也做了凹凸区分，渲染的时候能呈现出真实电路板的丝印质感，做产品展示或者实训课件的时候，视觉还原度更高。针对实训场景，模型把各个接口的引脚定义对应位置也做了隐性的结构区分，做接线演示动画的时候，可以直接选中对应引脚做交互，不用额外在模型上做标记。做结构优化验证的时候，还能直接在模型基础上修改板型，比如裁剪多余的板边、调整安装孔位置，验证自定义改版后的结构适配性，不用从零开始绘制板框。
