六针弹簧电池触点连接器结构

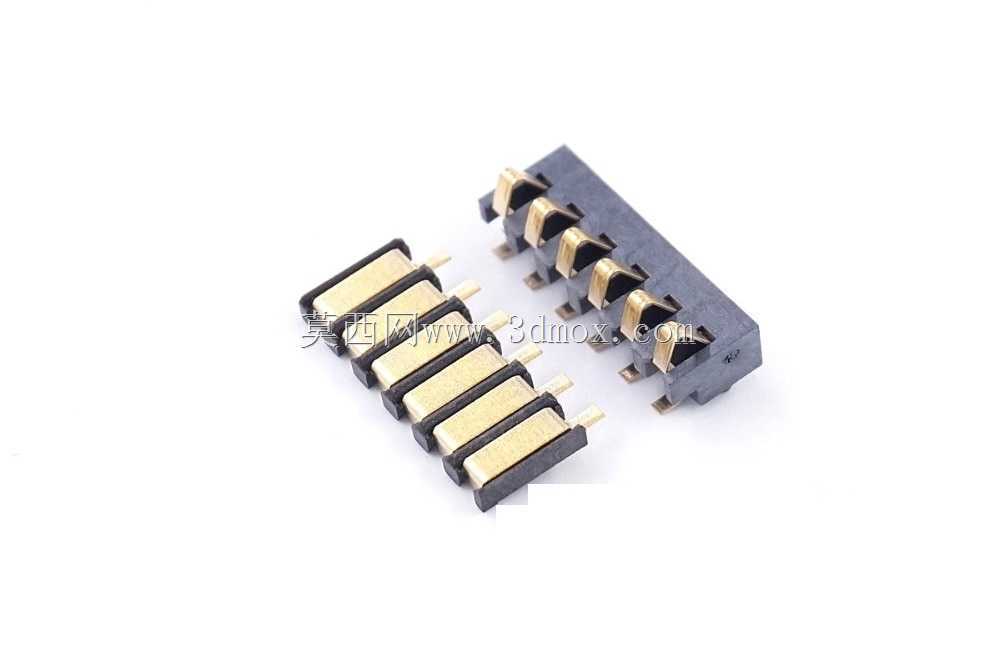

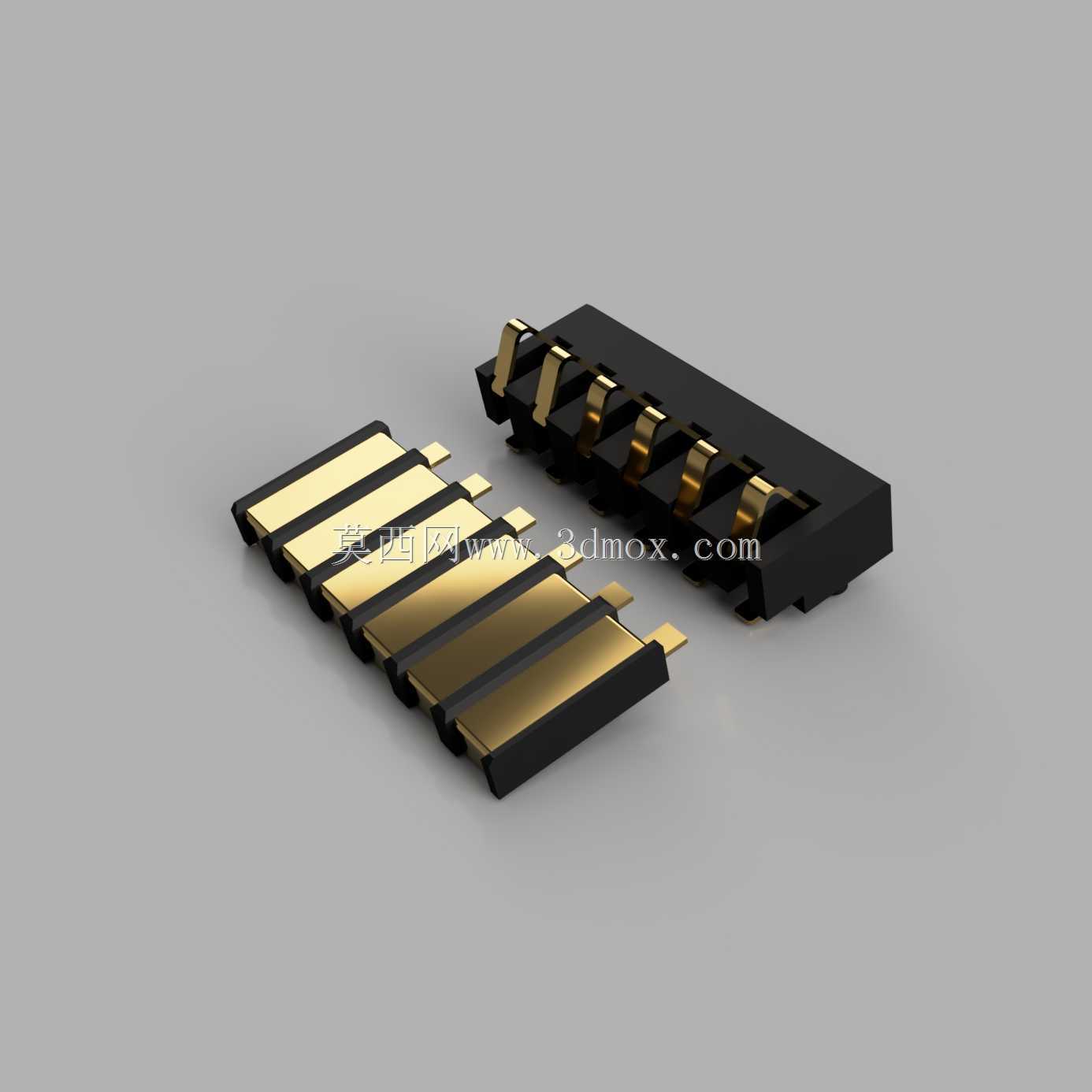

　　六针弹簧电池触点主要用于便携式电子设备、电池包、手持终端、传感器模块与小型控制板之间的可拆卸供电连接。它的核心作用不是单纯导通，而是在设备频繁拆装、电池更换或壳体存在装配公差时，仍能依靠触点内部弹性结构保持稳定压紧，避免普通焊片或刚性插针因轻微错位、振动、冲击而出现瞬断。实际结构中，黑色绝缘本体承担针位定位与相邻电极隔离，金色接触端承担低电阻导通，端部弹针或折弯端子则提供轴向压缩行程。六枚触点按等间距排列，适合与电池保护板、设备主板金手指或金属焊盘对位压接。

　　从设备使用场景看，这类触点常见于需要免线缆、免锁螺丝、免插拔连接器的电池仓设计。装配时，电池沿壳体导向槽推入，触点先接触金属极片，随后继续压缩弹簧形成预压力；拆卸时，电池抽出后触点自动回弹，不需要人工解锁。相比线对板连接器，它减少了线束走向、插头占用空间和误插风险；相比焊接固定电池，它又便于维护和更换。对于手持检测仪器、物联网终端、小型机器人模块、教学开发板以及带可拆卸锂电池的消费类设备，这种结构能在有限厚度内完成供电界面设计。

　　建模时需要重点表达三条结构关系。第一是绝缘基座的针位孔与金属触点之间的定位关系，孔位间距、端部挡肩和触点肩部共同限制针体脱出；第二是触点的压缩方向，模型应体现接触端高出基座平面的工作状态，以及受压后可向下退让的行程边界；第三是相邻触点之间的爬电距离，黑色本体上的隔筋不能只按外观处理，应在三维结构中保留足够壁厚，防止六针并排布置后因灰尘、潮气或金属异物造成相邻极间短路。

　　外形尺寸方面，该类零件通常呈窄长条形，长度由针数和针位间距决定，六针布局在保证绝缘隔筋强度的前提下尽量压缩整体宽度。高度方向需要区分自由高度、工作高度和极限压缩高度：自由高度用于零件入库和未装配状态；工作高度对应电池装入后的正常压缩量；极限压缩高度则用于校核壳体闭合后是否会把弹簧针压死。若结构工程师只按静态外形预留空间，忽略弹针行程，量产时容易出现电池盖装配困难、触点压力不足或弹簧过载疲劳等问题。

　　安装边界主要集中在主板焊盘、电池极片和壳体限位三个区域。主板侧可采用贴片焊脚或插装引脚，焊盘宽度应覆盖引脚公差并留出回流焊或手工焊接的工艺边；电池侧金属接触面需要平整、干净，表面处理应与镀金触点匹配，以降低接触电阻并减缓氧化；壳体侧则应设置前后左右限位，使电池在推入过程中不会横向摩擦触点顶端。若设备处于振动环境，还应避免触点仅靠摩擦力定位，最好由电池仓筋位承担机械约束，让弹簧针只负责导电和压紧。

　　设计思路上，六针并排并不意味着六个电极都必须承担大电流。实际项目中可根据电源正负极、检测极、识别电阻或温度信号分配针位，外侧针位可优先布置接地或冗余电源极，中间针位布置信号极，以降低误触和短路风险。触点端部采用镀金或高导通表面处理，适合低电压、小电流、频繁接触的电池连接场景；绝缘材料则需兼顾耐温、刚性和焊接工艺适应性，过炉后不能出现翘曲或针位偏移。

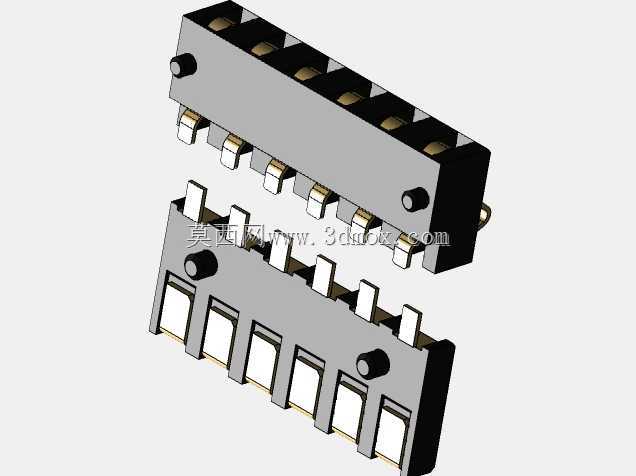

　　三维结构表达时，应将金属触点、弹簧、绝缘本体、焊脚或折弯端子分层次建模，便于检查装配干涉。尤其要关注触点顶端圆角、基座倒角和电池导入斜面，这些细节决定电池首次装入时是否顺畅。若顶端边缘过于尖锐，长期摩擦可能刮伤电池极片；若倒角过大，又会减小有效接触面积。合理做法是让接触端保留小圆弧或平面接触区，同时在电池仓入口设置导向斜角，使装配偏差被逐步修正。

　　该结构的工程价值在于把弹性连接、电极隔离、表面贴装和壳体导向集成在一个很小的五金组件内。建模过程中不仅要还原外观，还要把工作压缩量、焊盘占位、相邻针距、绝缘隔筋和周边避让空间一并表达，这样后续PCB布局、结构壳体设计和装配工艺人员才能直接据此判断电池仓是否可行。
