双针磁吸充电对接连接器结构

项目分类:通用机械零部件 发布时间:2022-05-03 ID:618938
  • 双针磁吸充电对接连接器结构
  • 双针磁吸充电对接连接器结构
  • 双针磁吸充电对接连接器结构
  • 双针磁吸充电对接连接器结构
  • 双针磁吸充电对接连接器结构

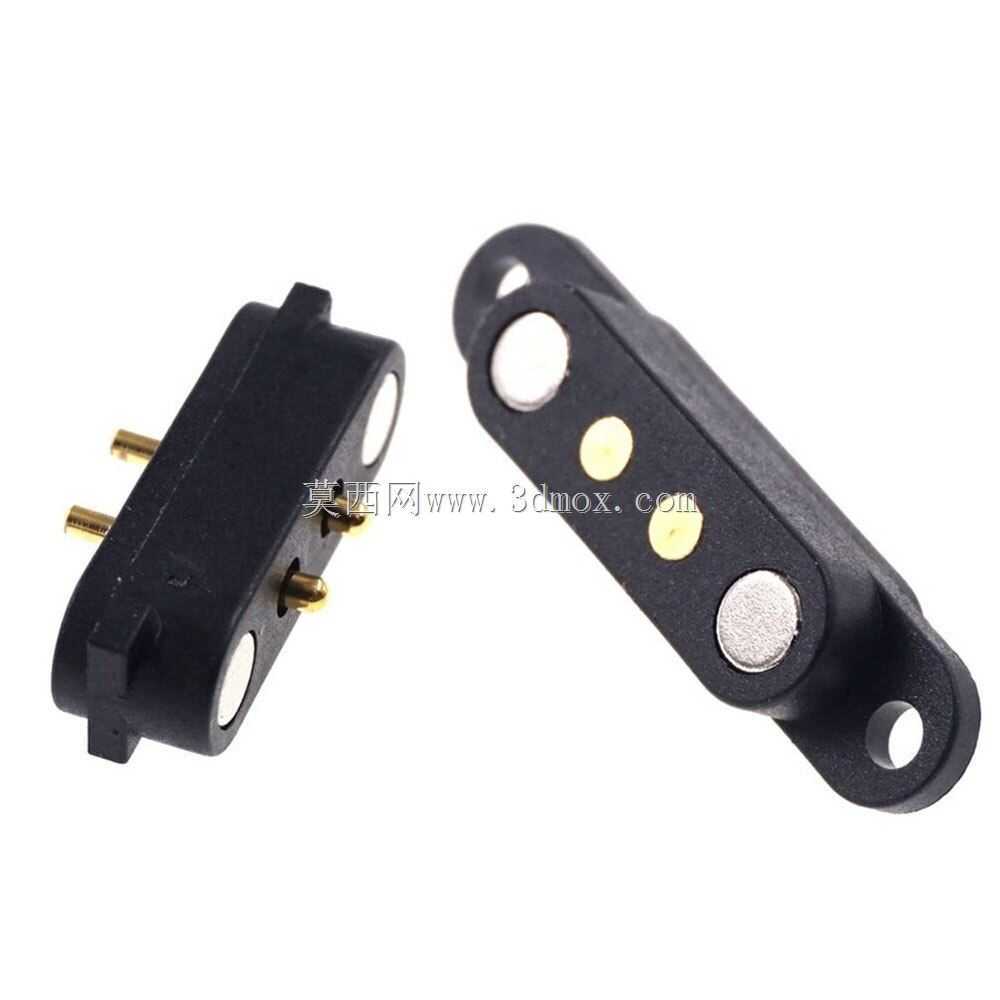

  这套双针对接结构面向需要频繁插拔、盲插对位和快速取放的小型电子设备,核心由带弹性顶针的公端与带平面触点的母端组成。两侧黑色壳体采用长条形布局,端部设置圆形磁吸定位件,中间布置两根镀金导电触点,磁吸件负责吸附与粗定位,导电针只承担电流传输,避免定位力直接作用在细小针体上。实际使用时,设备放入充电座或手持模块靠近主机端,磁铁会在一定偏移范围内自动吸合,两个触点随之压紧,完成电源正负极连接;分离时沿贴合面拉开即可,不需要卡扣解锁,适合穿戴设备、手持终端、传感器模块、小型检测夹具和桌面充电底座等场景。

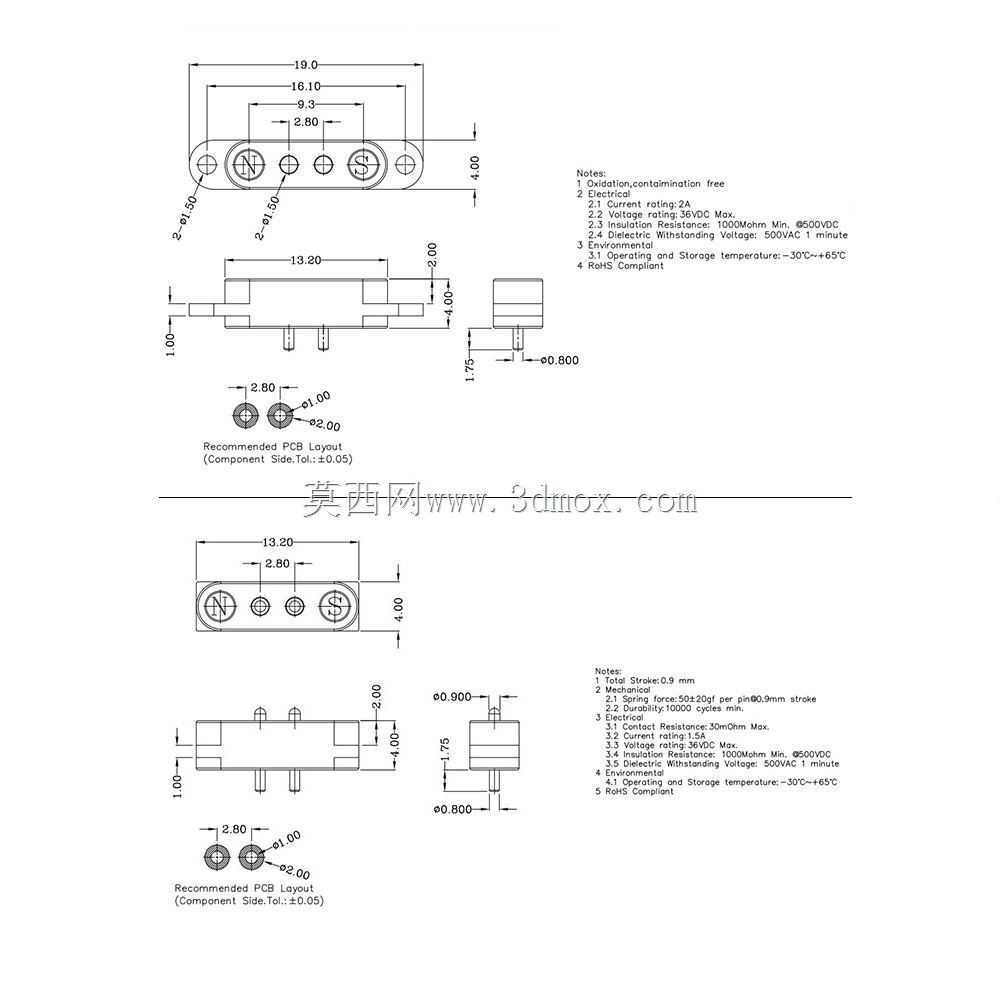

  从结构设计看,连接器外壳需要同时容纳磁铁、弹簧针、绝缘固定块和安装翼。壳体两端延伸出带孔耳位,可通过螺钉固定在塑胶外壳、钣金支架或治具面板上;安装孔中心距、耳位厚度和壳体底面平整度决定了装配后的贴合间隙。建模时应保留磁铁沉孔、针孔、定位台阶和背部走线空间,触点端面相对磁吸面的高度差要重点控制:顶针通常略高于贴合面,靠内部弹簧压缩形成稳定接触压力;母端触点则与塑胶面基本齐平或轻微下沉,防止剐蹭和误接触。若高度差过大,吸合后磁铁不能完全贴面,侧向受力时容易错位;若高度差过小,针压不足,在振动或轻微污染条件下可能出现闪断。

  磁吸部分采用左右对称布置,使吸附合力靠近连接器中心,减少单侧翘起。两个导电触点位于磁铁之间,极性间距清晰,能够降低反接风险;若产品需要防呆,可在壳体外形、端部圆角或磁吸极性上做不对称处理。导电区域选用镀金弹簧针,主要利用其低接触电阻、耐磨和一定伸缩补偿能力;针管内部的弹簧提供持续轴向压力,外壳、针管和针轴之间需要保证绝缘隔离。母端触点可采用镀金铜片或焊盘形式,背部预留焊接或压接位置,便于连接 FPC、导线或电源板。

  外形边界上,这类连接器属于低矮贴装件,厚度方向通常受设备外壳限制,设计时不能只看正面长宽,还要核对背部针尾、焊盘和磁铁厚度。长条形壳体两端的安装耳提高了固定可靠性,但也会占用周边空间;在紧凑设备中,耳位可与壳体侧壁融合,或改为背部定位柱加胶粘、热熔柱固定。贴合面建议设置轻微导向圆角,使磁吸靠近时能够滑入正确位置;壳体边缘不应高出触点过多,否则两部件之间会形成间隙。磁铁周围材料要避免使用会干扰磁路的铁屑吸附结构,装配区域也应考虑防尘和易擦拭。

  工程建模时,公母两端应按吸合状态建立装配关系,检查磁铁面贴合、触点压缩量、安装孔同轴度以及导线出线方向。弹簧针不必在外观结构中完全还原内部微小卷簧,但在运动校核中应体现允许压缩行程和额定工作压缩量。对接面要做公差叠加分析,重点关注壳体平面度、磁铁嵌入深度、触点高度和安装基准误差。对于经常移动或振动的设备,连接器不能仅依赖磁力承受长期拉拽,线缆端应设置固线结构,设备侧也应预留跌落分离空间,使磁吸断开成为保护动作而不是扯坏焊盘。

  该结构的价值在于把机械定位、电气连接和快速释放合并在很小的体积内。设计人员在选型或二次建模时,可围绕额定电流、接触电阻、针压、吸附力、插拔寿命和密封要求展开:电流较大时需增加触点直径或铜件截面积;环境粉尘较多时可加大触点周边防护筋;需要水洗或户外使用时,则要在贴合面外侧增加密封圈或排水间隙。整体结构简洁,零件数量少,适合小批量治具,也适合消费类电子产品的标准化充电接口开发。
