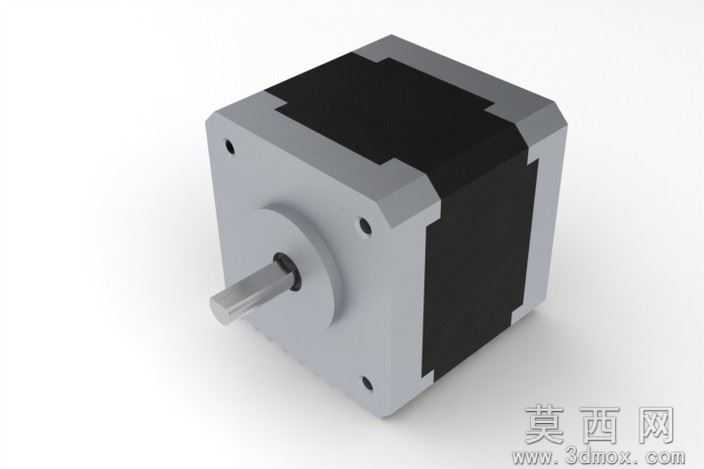

42HS03两相NEMA17步进电机三维模型

本模型为42HS03两相NEMA17规格步进电机的高精度三维数字化模型，完整还原了该款0.47Nm步进电机的全部结构细节。建模流程遵循工业级三维建模规范，首先基于NEMA17标准安装尺寸与该型号电机的实测外形参数搭建基准坐标系，依次完成输出轴、前端盖、定子壳体、后端盖、安装定位孔等核心结构的特征建模，对电机外壳的切角结构、轴伸端的定位台阶、端盖固定孔位等细节均做了1:1还原，建模过程中严格把控各特征的尺寸公差，确保模型与实物的装配匹配度符合工业设计要求。参数设计层面，模型严格对应42系列两相步进电机的标准参数，机身安装孔距、轴径、轴伸长度、机身截面尺寸均符合NEMA17安装规范，额定扭矩0.47Nm的参数对应机身结构尺寸做了匹配设计，各零部件的配合间隙按照实际电机的装配公差设置，可直接用于装配干涉检查与安装布局仿真。渲染材质方面，模型为不同部件分配了对应真实材质，电机主体外壳采用磨砂银白金属材质模拟铝合金端盖质感，机身中段采用哑光黑色材质模拟定子塑封外壳，输出轴采用亮面金属材质模拟抛光钢轴效果，渲染后可清晰呈现各部件的材质区分与结构边界，视觉效果贴近实物实拍。结构原理上，模型完整呈现了混合式步进电机的典型外部结构，前端伸出的D型输出轴用于传递扭矩，端盖四角的安装孔用于电机的设备固定，方形切角机身既符合NEMA标准安装规范，也兼顾了机身散热与结构强度，两相步进的结构特性可配合驱动电路实现精准的角位移控制，适用于开环控制的精准传动场景。软件兼容层面，模型提供SolidWorks2010原生格式，同时导出STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、Catia等主流三维CAD软件，STL格式可直接用于3D打印验证，不同格式的模型均保留了完整的装配结构与零部件分层，方便用户根据需求编辑修改。研发教学应用层面，该模型可用于自动化设备研发阶段的电机选型与安装布局验证，帮助工程师在设计阶段完成电机与传动机构、安装机架的装配干涉检查，缩短设备研发周期；也可用于机械原理教学中步进电机结构认知、传动方案设计的教学案例，帮助学习者理解步进电机的安装方式与结构特点，同时也可作为3D打印、机械创新设计的参考模型使用。
