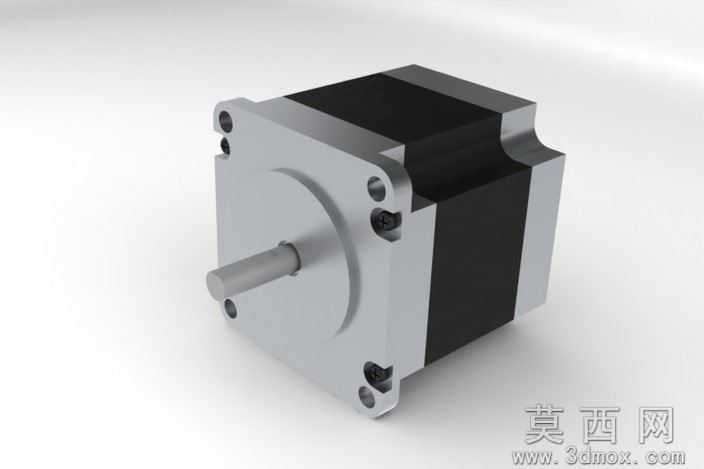

57HS09-2阶段nema23步进电机三维模型

本模型为57HS09-2阶段nema23规格步进电机的高精度三维数字化模型，建模全程以实物实测尺寸为基准，严格遵循步进电机的工业设计规范完成全流程搭建。建模初期先完成核心结构的参数化草绘，依次绘制定子安装法兰的定位孔、输出轴轴径、机身叠片长度等关键基准轮廓，通过拉伸、切除、阵列等特征操作逐步构建出前端盖、定子铁芯、后端盖、输出轴、机身壳体等独立零部件，再按照实际装配关系完成零部件的同轴度、配合间隙约束，还原真实电机的装配层级，所有安装孔位、轴伸尺寸、法兰定位尺寸均与实物1:1匹配，可直接用于设备布局的干涉校验。参数设计层面严格对标nema23系列57型步进电机的行业标准，保持1.3Nm的额定扭矩对应的机身尺寸参数，安装孔距、轴径、键槽规格均符合通用安装规范，可适配绝大多数自动化设备的安装接口需求。渲染材质环节针对不同部件匹配对应材质属性，前端盖与后端盖采用哑光银白金属漆模拟铝合金压铸质感，机身定子段采用磨砂黑色材质还原硅钢片叠压后的表面效果，输出轴采用亮面金属材质模拟镀镍钢轴的金属光泽，场景添加柔和漫反射光源突出电机的结构轮廓，渲染效果清晰展现各部件的形态特征。结构原理上完整还原两相混合式步进电机的外部结构特征，前端盖设置四个标准安装孔用于设备固定，输出轴采用单扁位设计便于传动件锁紧，机身侧面预留出线位结构，整体结构符合步进电机将电脉冲转换为角位移的工作逻辑，可直观展示电机的外部安装接口形态。软件兼容方面，模型原生基于SolidWorks2010版本搭建，特征树完整可编辑，同时导出STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，STL格式可直接用于3D打印验证。研发教学应用层面，该模型可用于自动化设备研发阶段的整机布局设计、安装干涉检查，也可作为机械原理课程中步进电机结构讲解的可视化教具，还能用于3D打印制作电机展示模型，帮助学习者快速掌握nema23系列步进电机的外形尺寸与安装规范，为相关设备的设计选型、教学演示提供精准的三维数据支撑。
