BiffiF02-125电动阀门执行机构

　　在石化输送管线、市政水处理泵站、暖通空调换热站以及天然气调压站里，蝶阀、球阀这类只需要阀杆做90度回转的截断类阀门，几乎都要配套一台四分之一回转电动执行机构，Biffi F02-125就是面向这类工况开发的驱动单元。现场调试或者突发断电的时候，操作人员不需要额外携带扳手，直接转动壳体侧面附带的手轮，就能手动完成阀门的全开、全关操作，手轮旁的离合结构会自动在电动模式上电时脱开手动链路，避免电机运转带转手轮引发安全事故。

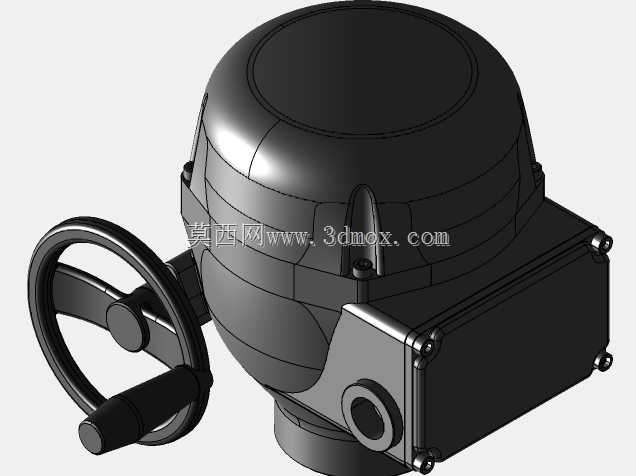

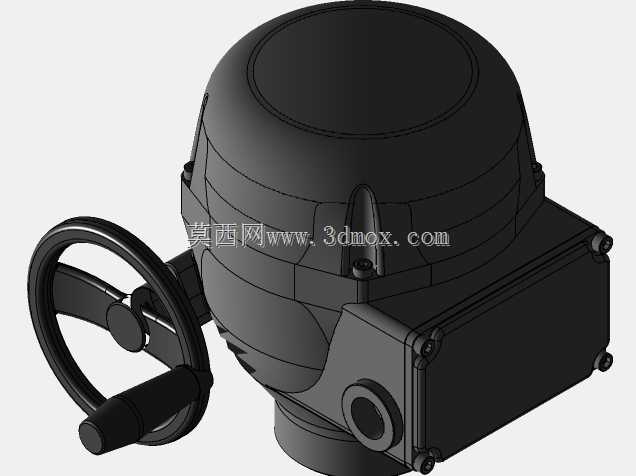

　　从整机布局来看，上部的圆顶腔体用来容纳驱动电机、减速蜗轮与位置反馈组件，侧下方的方形接线盒预留了标准电缆引入接口，动力线、控制线可以从箱体侧面的格兰头穿入，接线端子排和动力腔做了分隔，现场布线时强弱电走线互不干扰。下部的输出轴法兰直接和阀门阀杆对接，安装时只要匹配阀杆方头尺寸、法兰连接孔的圆周分布直径，就能把执行机构固定在阀门顶部支架上，不需要额外做转接工装。

　　做结构选型的时候，首先要核对输出扭矩边界：F02系列125规格的额定输出扭矩覆盖中小口径蝶阀、软密封球阀的开关阻力，阀杆转动行程严格限制在90度回转区间，内部的机械限位块会在阀门走到全开、全关位置时硬止动，避免过转撞坏阀座密封。整机的外壳防护等级适配户外露天安装，圆顶外壳的接缝处都做了密封槽设计，雨水、喷淋水不会渗入内部电气腔，沿海盐雾工况下还可以在壳体外表面追加防腐涂层。

　　三维建模过程中，手轮的操作空间是最容易被忽略的安装边界：手轮向外伸出的半径范围内不能布置管道、支架或者其他设备，要保证操作人员站在执行机构侧方时，双手可以完整摇动手轮，不会和周边构件发生干涉。接线盒的箱门开启方向也要提前在管线综合阶段核对，箱门打开后的旋转扫略区域不能被相邻管道挡住，否则现场检修时无法顺利开盖接线。执行机构的整体重心落在下部输出法兰的轴线上，立式安装在阀门顶部时不会产生偏载，支架只需要承受整机自重和开关动作时的反扭矩，不需要额外做侧向支撑。

　　控制逻辑层面，这类执行机构内置阀位采集模块，可以把阀杆的转角位置转换成标准电信号传回中控室，操作人员在远程就能看到阀门当前开度；紧急工况下切换到就地手动模式，手轮的传动比经过减速增扭，哪怕阀门两侧存在较大压差，操作人员也不需要施加很大的手动力就能平稳转动阀杆。壳体上的安装支脚、固定螺栓孔位都和同系列通用阀门支架兼容，老旧管线改造时，如果原阀门的安装接口尺寸匹配，直接替换旧执行机构即可，不需要改动阀门本体或者管道布局。

　　从维护角度拆解，上部圆顶的端盖通过周向螺栓固定，拆开后就可以检修内部的减速齿轮、行程开关组件；侧方接线盒的盖板单独密封，日常接线调试不需要打开主驱动腔，减少了内部精密构件暴露在粉尘、水汽里的概率。整机的棱角位置都做了圆弧过渡，没有突出的尖锐结构，户外安装时不容易积灰积水，也能避免巡检人员磕碰受伤。
