阿波罗带弹簧复位手柄的半寸球阀

　　该球阀结构围绕小口径管路的快速截断与自动回位需求展开，核心采用1/2NPT螺纹接口，适配现场仪表支管、气动辅助回路、小型工艺取样管线等空间紧凑的安装位置。阀体流道采用直通式设计，介质流经时流阻较低，在水、压缩空气、低压油品及常规中性流体管路中均可承担通断控制任务。

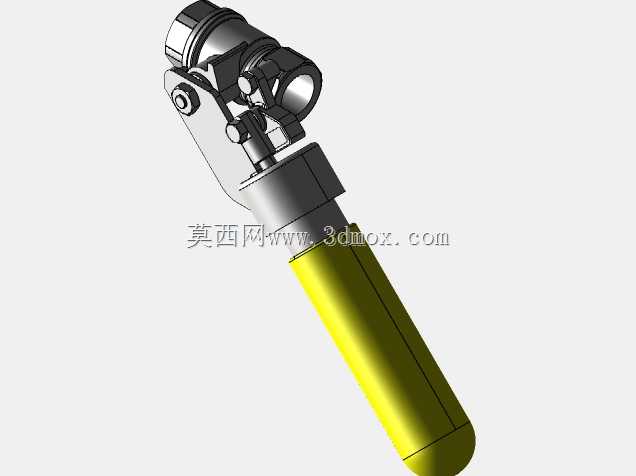

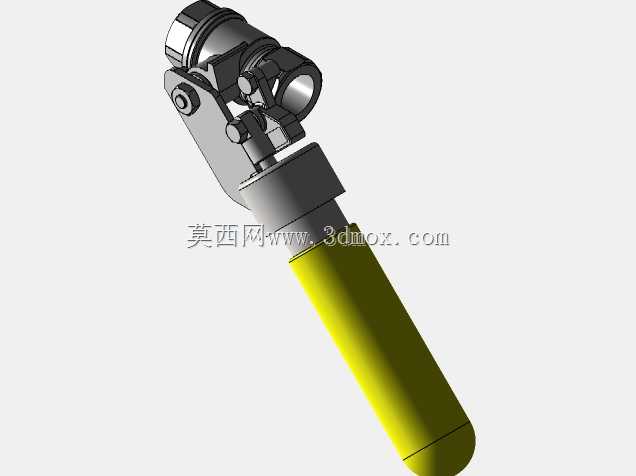

　　手柄组件是这套结构的重点。操作端采用加长握把，扳动时力臂较长，现场人员佩戴手套也能获得明确的操作力矩；握把与上部阀杆联动区域通过铰接结构传递动作，弹簧复位机构布置在手柄与阀体连接段附近。手动下压或扳开手柄时，阀芯随阀杆旋转至开启位置，弹簧同时被约束并储存回复力；一旦操作人员松开手柄，复位机构会带动阀杆回转，使球阀回到预设关闭状态。这种逻辑适合冲洗点、取样点、临时供气点等不允许长期处于开启状态的工位，能够减少因人员遗忘造成的介质泄漏、持续排放或误通断风险。

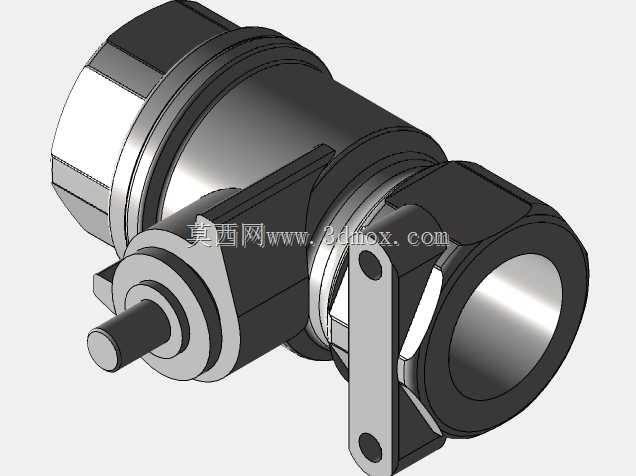

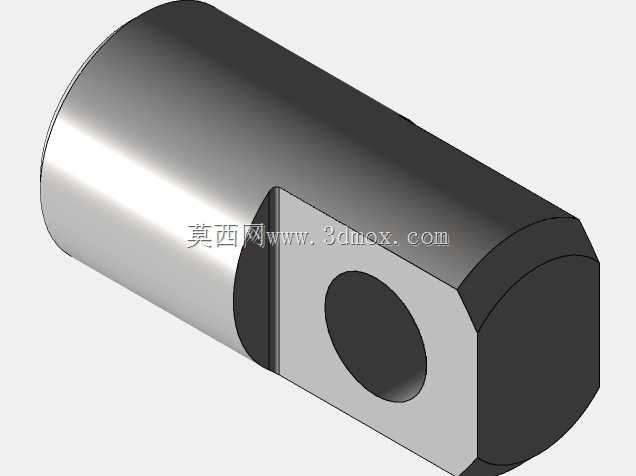

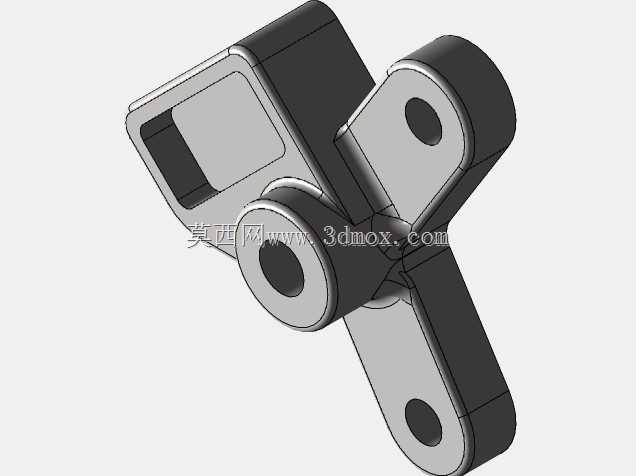

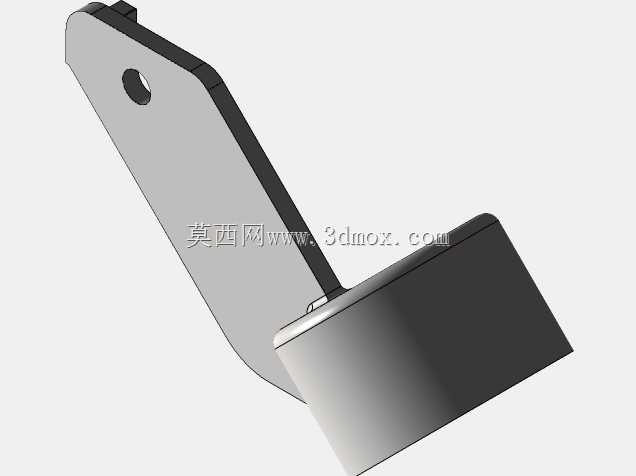

　　上部结构中，阀杆、压盖、铰接销、限位块和复位弹簧之间的配合关系需要在三维布置中重点校核。阀杆承担扭矩传递，轴向定位依靠压盖及相关连接件完成；铰接销将手柄动作转化为稳定的旋转输入，销孔位置决定扳动角度和手感；限位块用于约束阀芯转角，避免过转造成密封面错位。弹簧的布置不能只关注视觉装配，还要考虑预压缩量、工作行程、回弹方向以及与周边零件的干涉边界。若弹簧轴线偏置或支撑面不平顺，长期循环后容易出现卡滞、回弹不到位或手柄晃动。

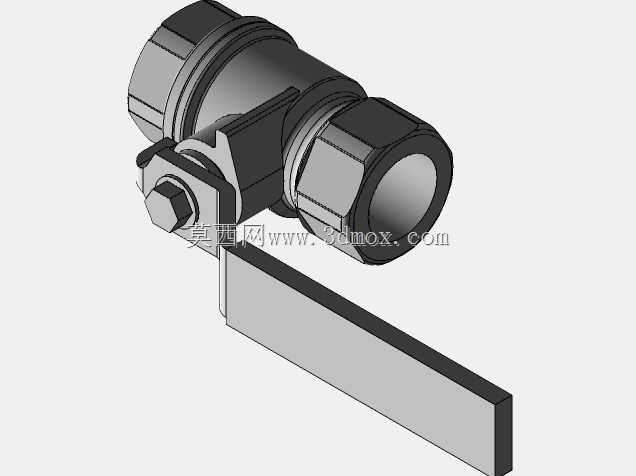

　　外形与安装边界方面，两端NPT螺纹区域构成主要管路连接基准，建模时应保留足够的扳手空间，避免手柄运动包络与管道、接头、支架发生碰撞。手柄处于竖直或接近竖直的复位位置时，整体高度较大；在开启过程中，握把会绕铰接点摆动，因此设备旁应预留手部操作和手柄回转空间。阀体上部的连接轮廓、压盖外形和销钉端部均属于检修时需要接触的部位，布局时不宜贴近墙板或密集管排。

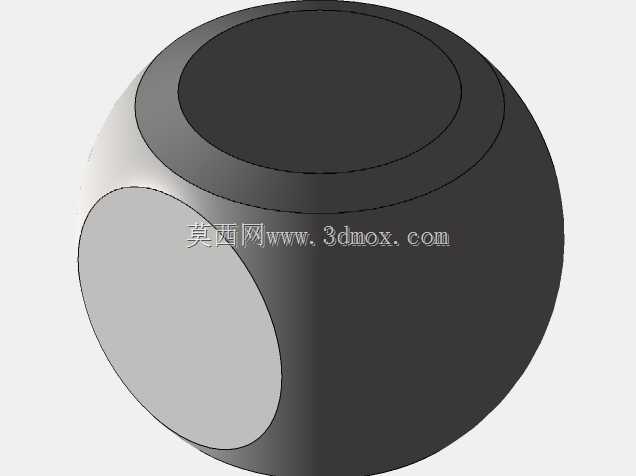

　　从密封与维护角度看，球阀依靠阀芯旋转实现启闭，阀座密封区应保持同轴和压紧余量。三维设计中需要关注阀杆穿出部位的密封层级，以及压盖紧固件对密封件的均匀压紧。复位手柄虽然增加了外部联动件，但也把操作状态直观暴露在现场：手柄位置即可判断阀门是否被临时开启，便于巡检人员快速识别异常工况。

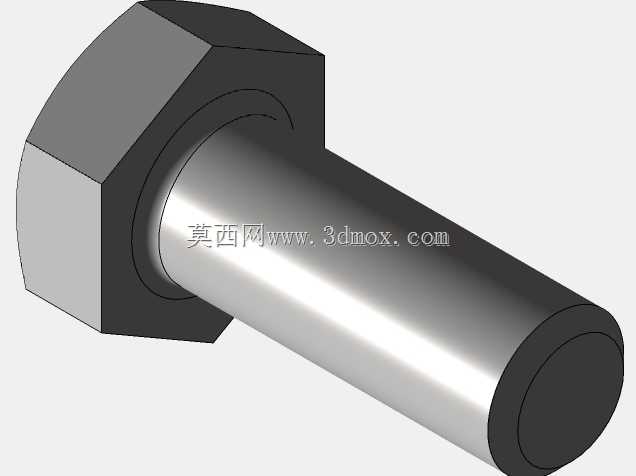

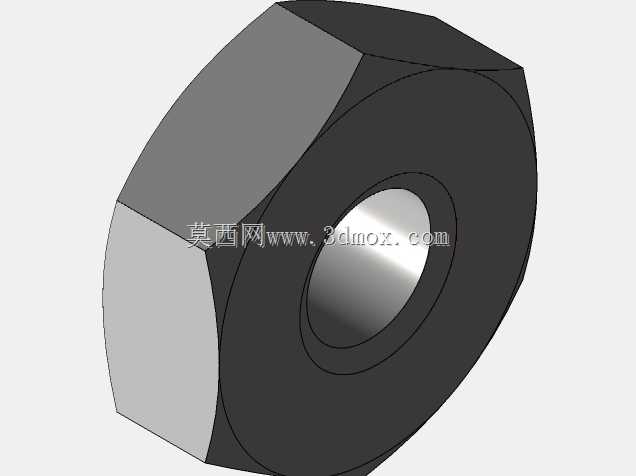

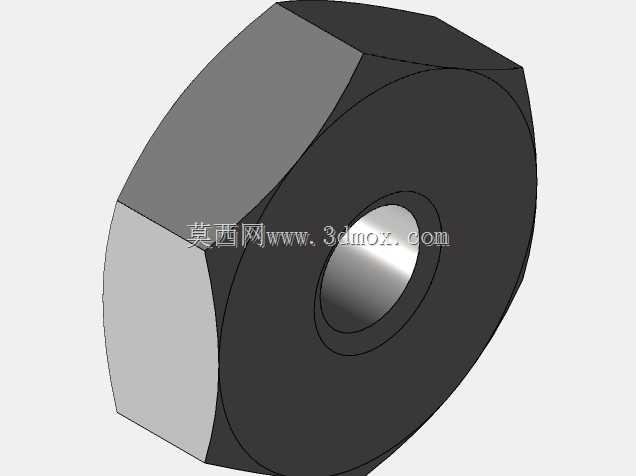

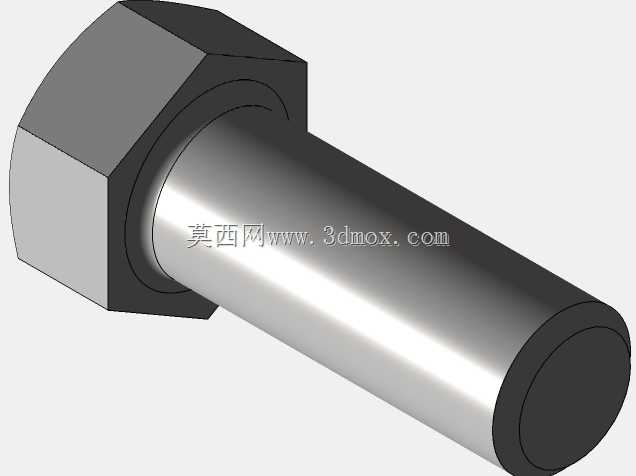

　　在成套设备里，这类阀常用于仪表柜旁的测量支路、吹扫支路、小型加注回路以及实验室式工艺架台。它不承担连续调节功能，更强调短时打开、自动关闭和可靠切断。建模时可将阀体、阀芯、阀杆、手柄、弹簧、销轴、压盖和紧固件分层表达，既方便检查运动关系，也便于后续生成装配工程图、检修示意和选型校核资料。
