两英寸黄铜内螺纹旋启式止回阀结构

　　这套两英寸BSP接口黄铜止回阀的三维结构，在民用供水、小型流体管路、暖通循环系统以及轻型工业辅助管线里都很常见。现场使用时，它通常被串接在泵出口、储液罐进出管路或分支管段中，核心作用不是截断介质，而是让流体沿设定方向通过，同时在压力反向、泵停机或管路虹吸时自动闭合，避免介质倒流冲击泵体、污染上游介质或造成液位异常。

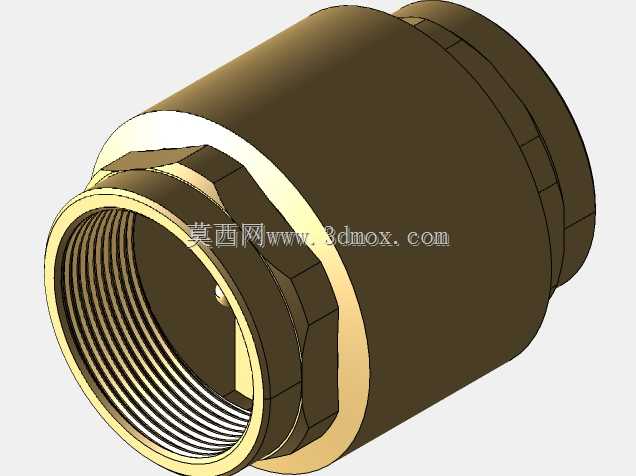

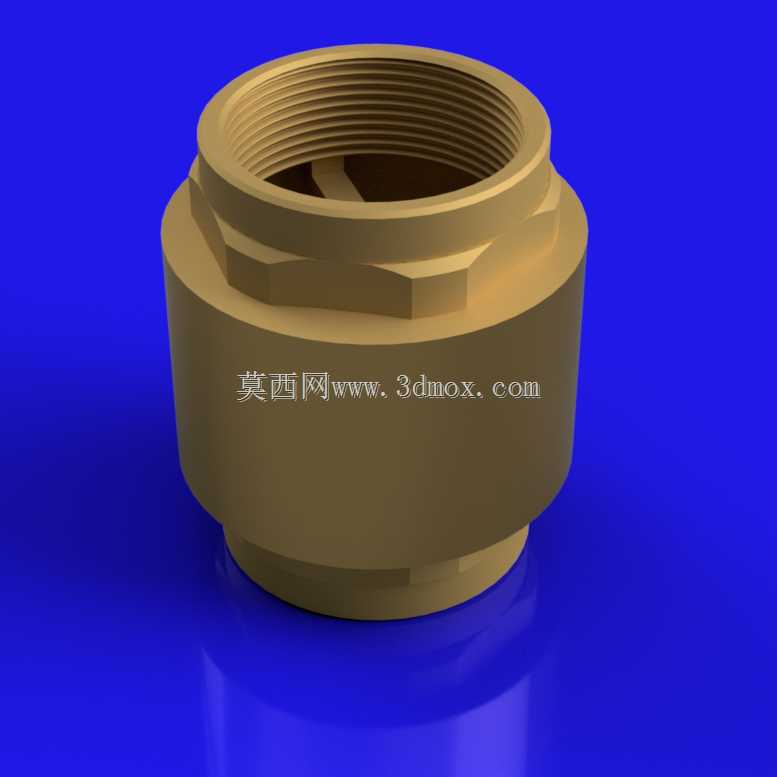

　　从结构拆解思路看，模型采用一体式黄铜阀体配合内螺纹接口，入口和出口均围绕两英寸BSP管螺纹建立安装边界。BSP螺纹属于平行管螺纹，装配时依靠端面密封或螺纹密封带形成密封，建模时需要把牙型、螺距、有效旋合长度和端部倒角表达清楚，否则现场装配容易出现干涉或密封不足。阀体外形不是单纯圆筒：外部设置六角受力面，便于管钳或开口扳手夹持拧紧；内部则容纳阀瓣、转轴、密封座和限位结构。

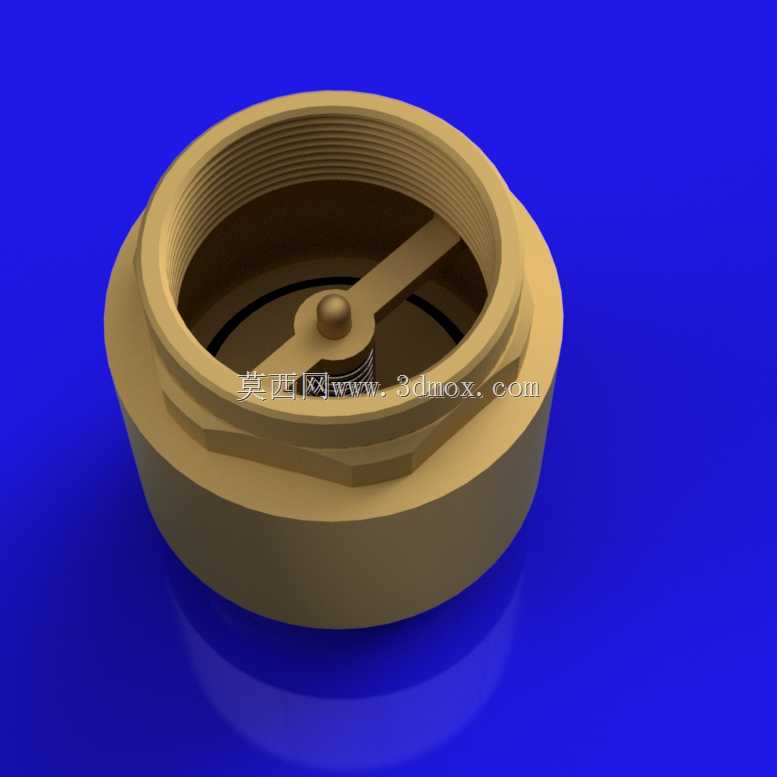

　　阀内最关键的是旋启式阀瓣。介质正向流动时，流体压力推动阀瓣绕偏心轴抬起，通道打开；流量越大，阀瓣开启角度越稳定，但全开位置必须有限位，避免阀瓣贴壁后卡滞或反复撞击。反向流动时，阀瓣在介质回压和自身重力作用下回落，贴合密封座，阻断逆流。模型中阀瓣中部的小圆轴头、横向摆臂以及内腔支承筋都服务于这一动作逻辑。摆臂位置不能随意布置，它既要保证转动轨迹，又要尽量减少流道遮挡；支承筋则承担轴座定位作用，厚度和过渡圆角需要兼顾铸造工艺与流体阻力。

　　尺寸控制上，两英寸口径决定了内腔通径不能明显缩径。若阀瓣开启后占用通道过多，会造成压损增大，泵端能耗上升；若阀瓣过小，又会降低密封比压，反向截止可靠性变差。设计时通常先按管路公称通径确定最小流通面积，再反推阀瓣直径、摆臂长度和转轴高度。阀体轴向长度要给螺纹旋合、阀座加工和扳手操作留出空间；外圆最大直径、六角对边尺寸以及端部台阶高度，则直接决定它在密集管路中的安装边界。

　　建模过程中，这类零件不能只做外观。内螺纹需要与标准BSP管接头匹配，牙顶、牙底和退刀位置要符合加工习惯；阀座密封面应形成连续环形接触带，角度和平面度直接影响关闭后的泄漏量；阀瓣与摆臂之间的转动间隙要小而明确，间隙过大容易产生敲击噪声，过小则可能在热膨胀或杂质卡入时失效。黄铜材料切削和铸造性能较好，适合水暖、低压油液和部分弱腐蚀介质场景，但在三维结构里仍要注意壁厚均匀，避免厚大部位产生缩孔，也要避免密封座附近壁薄导致拧紧时变形。

　　从安装角度看，这种止回阀对方向敏感。阀体内部阀瓣开启方向必须与介质流向一致，若装反，管路会被直接封堵或仅能微量泄漏。水平管段安装时，旋启式阀瓣依靠重力回座较稳定；竖直安装则要确认流向自下而上，使阀瓣能够在停流后自然落下。维护时，内螺纹接口拆装空间、扳手夹持位以及周边管道间距都需要提前校核。模型把外部六角、端部螺纹、内腔阀瓣和摆臂关系完整呈现，可用于管路干涉检查、阀门选型确认、装配演示以及铸造加工前的结构评审。

　　在工程应用里，它常与泵、过滤器、球阀、软管接头和法兰转换件配套使用。泵启动时，止回阀降低回流冲击；泵停止后，它保持下游压力或防止储罐介质反向排空。对于含细小颗粒的介质，阀瓣与阀座之间还需考虑杂质卡阻风险，因此密封面不宜设计得过窄，内腔转折也应尽量减少滞流区。整体结构看似简单，但螺纹标准、流通能力、阀瓣运动轨迹、密封接触和安装空间相互约束，任何一个环节处理粗糙，都会在实际管路中表现为压损高、漏水、异响或反向关闭不严。
