PiusiEX50柴油输送泵总成结构

　　在燃油加注、小型油料储运以及车载供油系统的布局设计里，这类自吸式电动输送泵往往是整套管路里最占空间、也最需要提前核对安装边界的核心部件。做设备总图或者撬装管路设计时，工程师最先要确认的并不是内部叶轮的流道参数，而是泵体连同进出口弯头、过滤筒、接线盒以及安装脚座整体包络出来的三维轮廓——这直接决定了油箱侧壁预留孔位、管路走向避让以及周边阀件的排布空间。

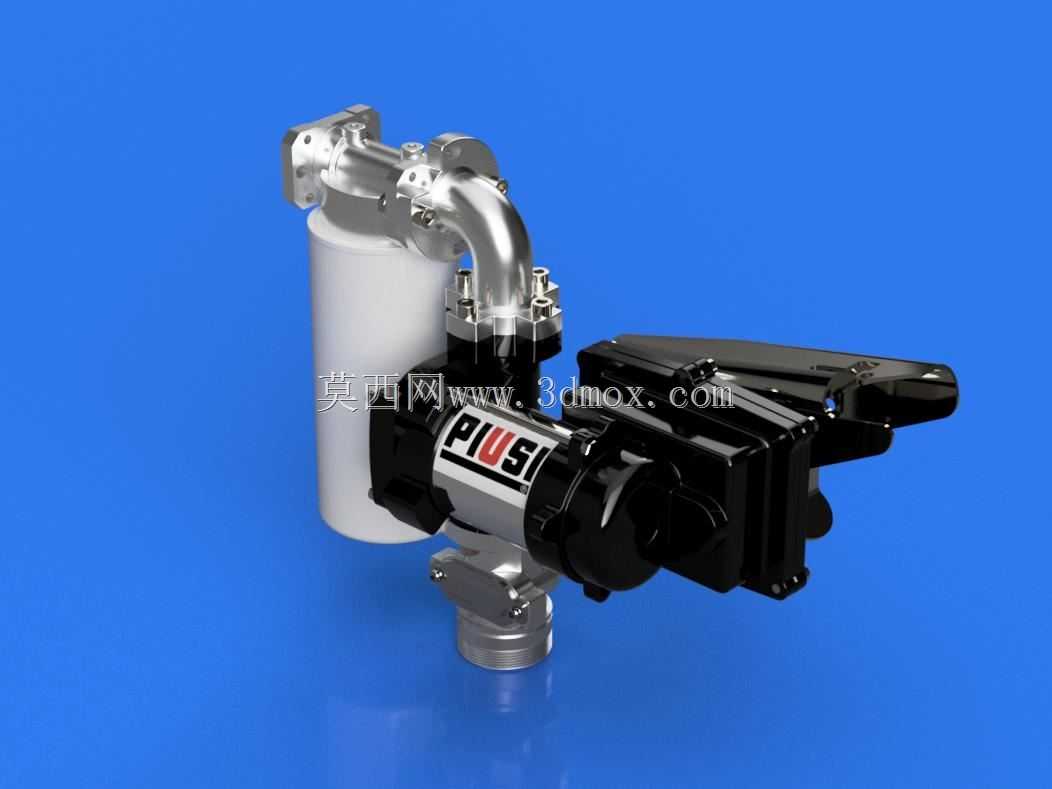

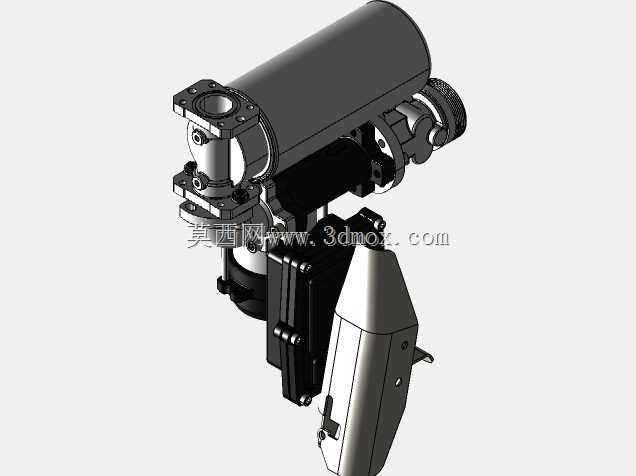

　　从外观结构来看，该泵采用卧式电机与泵腔直联的紧凑布局，驱动端的黑色壳体包裹电机与电控部分，侧向伸出的接线与安装支架形成明显的外凸边界；泵体上方通过90度弯管连接圆柱形过滤组件，过滤筒竖直向上布置，底部则保留向下的外螺纹接口。这种布置在现场安装时很常见：竖直滤筒方便后期开盖更换滤芯，侧面弯管让水平来油管路可以顺势抬升，减少额外弯头数量；底部接口则可直接对接油箱吸出管或者底座管路，不用再额外加工转接支架。

　　建模时如果只用于整机布置，完全可以按照外轮廓装配级的思路处理：把电机壳体、泵头、滤筒、弯管、法兰螺栓和安装脚分别作为独立零件保留，内部叶轮、密封件和绕组细节省略，这样既能在总装里准确做干涉检查，又能控制模型数据量，方便在大型输送撬装或加油设备装配体里调用。外形尺寸的还原重点集中在几处关键边界：滤筒顶端到泵底脚的总高度决定了油箱上方或机柜内的竖向净空；电机尾部到弯管最外端的长度，影响侧壁与相邻球阀、快速接头的间距；而底部接口的中心高、螺纹段长度以及安装脚的孔位分布，则是管路对接和支架固定时必须对齐的硬尺寸。

　　实际应用场景中，这类泵多用于柴油、煤油等轻质燃油的短途输送与加注，常见于小型加油站撬体、工程车辆供油单元、厂区内部油料转运柜以及农用机械加油装置。它自带前置过滤结构，能够在油料进入泵腔之前拦截杂质，保护后续流量计与加油枪；自吸特性则允许泵体安装在油箱液面以上一定高度，不必依赖高位灌泵，这对移动式加油小车和车载油罐的布局非常友好。设计选型阶段，结构工程师通常会把该泵模型放入机柜或撬架中，核对滤筒上方是否留有足够的滤芯抽出空间，电机侧是否预留散热与接线操作距离，进出口弯管与硬管对接时是否存在应力装配，以及泵脚支撑面与机架横梁是否能够完全贴合。

　　从设计思路上看，这种总成把动力、泵送、过滤和接口集成在一个相对集中的模块内，减少了现场散件装配的工作量。外形上，圆柱滤筒与方形电机壳体形成明显的高低错落，弯管过渡段采用圆弧走向，既符合流体管路减少阻力的要求，也让整体结构在有限空间内完成轴向到竖向的流向转换。建模时需要特别注意弯管与滤筒、泵头连接处的法兰对位关系，螺栓圆周分布要与实际接口一致，否则在三维管路里会出现法兰孔错位；底部外螺纹接口的外径和长度也要按实物边界还原，方便设计对接接头时判断拧紧余量。

　　对于安装边界而言，不能只测量泵体静止状态下的轮廓，还要考虑使用过程中的操作空间：滤筒顶部拆装时需要扳手活动范围，电机侧线缆弯曲半径不能过小，泵体周围若布置防虹吸管、止回阀或法兰连接件，还要保证手轮和接头不与电机外壳相撞。把这些外围操作空间一并纳入整机模型校核，才能避免设备加工完成后出现滤芯无法更换、管路无法拧紧或者维护时必须拆解相邻部件的问题。整体而言，该模型适合用于燃油输送系统的总体布局、安装支架设计、管路干涉检查以及设备展示，能够帮助设计人员在不展开泵内部结构的情况下，快速完成泵送单元在成套设备中的空间规划与接口协调。
