小型车床高速钢分模刀架夹持工装

　　小型仪表车床在单件修配、教学实训、模型加工和小批量精密车削中，经常遇到刀具装夹空间受限的问题。常规四方刀位体积较大，换刀后压紧螺钉占用外侧空间，细长切断刀、薄片高速钢刀条或小尺寸成形刀在靠近主轴端面作业时，刀体与卡盘、尾座或工件之间容易形成干涉。该分模刀架正是围绕这一现场问题展开，结构采用长条形刀座配合侧向夹紧的方式，使刀具中心线尽量贴近床鞍安装基准，缩短刀尖悬伸，同时保留足够的压紧刚度。

　　从实际使用场景看，这类刀架适合安装在小型车床的中拖板刀架安装面上，用于外圆车削、端面修整、浅槽加工、切断以及简单成形刀的固定。刀条规格围绕12.7mm，也就是1/2英寸高速钢车刀条设计，兼容很多仪表车床、台式小车床和DIY改造设备常用的刀具尺寸。刀座主体为长方截面，底部承担定位与支承，侧面设置夹紧区域，顶部或侧部的压紧结构将刀条压向定位面。这样的布置不依赖复杂转位机构，而是强调装刀直接、刚性可靠、调整方便。

　　建模时需要重点控制刀架与机床安装边界的关系。长条主体的宽度、高度和长度决定了它在中拖板上的占位，底部平面应与刀架安装面贴合，避免出现线接触或局部悬空。刀具安装槽的开口方向要与车削进给方向匹配，刀尖伸出长度通常按刀条高度的合理比例控制，过长会引起颤振，过短则可能造成刀架与旋转工件干涉。分模夹紧部位的圆弧和凸台结构不仅是外形特征，也承担压紧力传递作用，建模时应保证夹紧面与刀条接触面平行，螺钉压紧区域留有足够壁厚，防止局部应力集中。

　　该结构的设计思路并不追求多刀位快速转位，而是面向小型机床的紧凑装夹需求。与厚重的回转式刀架相比，长条刀座轮廓低、侧向占用小，刀具可以沿长度方向调整伸出量，拆装时只需松开夹紧件即可抽换刀条。对于高速钢刀条而言，这种装夹方式能够提供稳定的支承面，使切削力沿刀座主体传递到中拖板，减少刀片夹持点的扭转。实际加工中，切断工况最能检验刀架刚性：刀具受径向力和侧向力共同作用，若夹持面过短、压紧点偏离刀条或底座高度不足，容易出现让刀、振纹甚至崩刃。

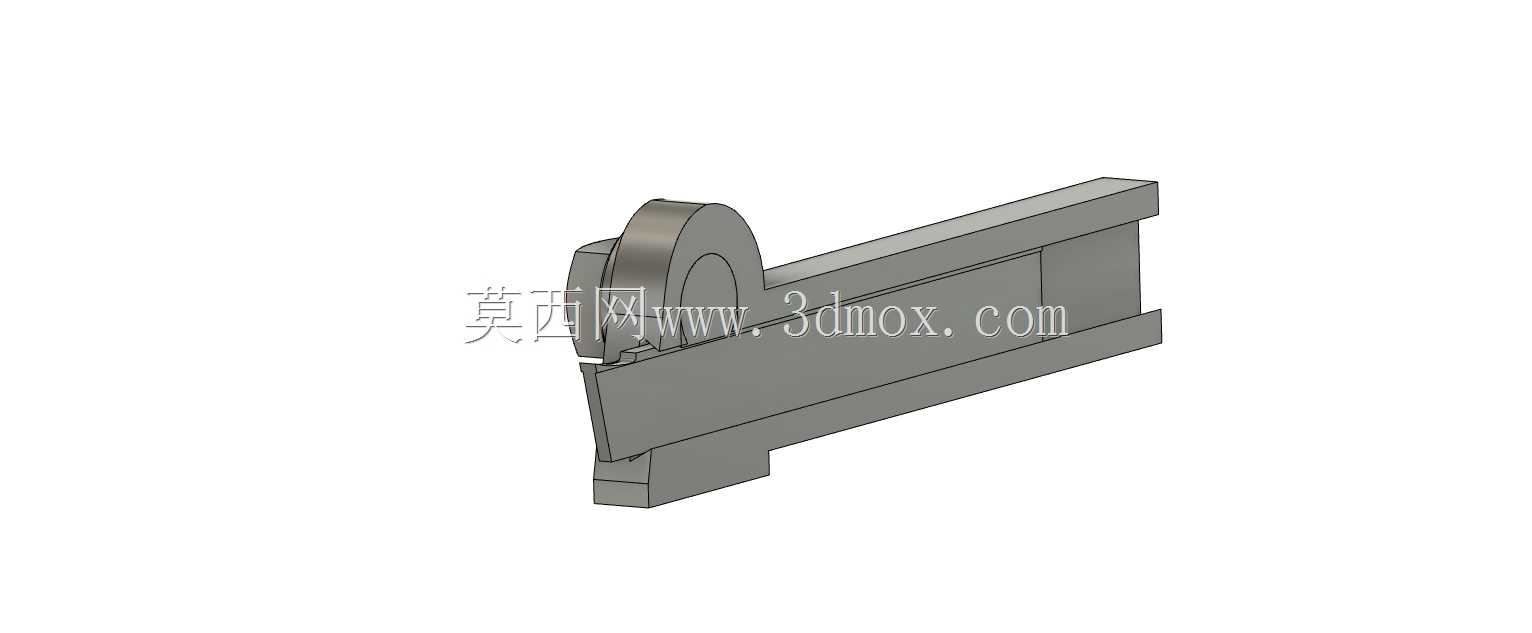

　　外形上，刀架由长矩形基座、端部夹紧轮状结构、侧向挡边和下部定位凸台组成。基座承担主要抗弯截面，因此高度方向不能过度削弱；侧向挡边用于限制刀条横向位置，使刀具在反复装拆后仍能保持较一致的安装方位；端部圆形夹紧结构通过紧固件施压，将刀条锁在固定槽内。三维结构处理时，应注意夹紧件与基座之间的装配间隙，既不能干涉转动或压紧动作，也不能间隙过大造成压紧偏心。下部凸台则需要结合具体车床刀架压板或T型槽位置校核，确保螺栓穿过、压板避让和刀具高度调整都有空间。

　　在工程应用中，该类刀架还常作为小型车床的专用附件使用。加工不同材料时，高速钢刀条需要刃磨出相应前角、后角和断屑空间，刀架本身则负责保持刀刃位置稳定。若用于铝、铜等软金属，可适当增加刀尖悬伸以获得排屑空间；若用于钢件切断，则应缩短悬伸并让夹紧点尽量靠近受力区域。设计校核时，不能只看外观装配，还要检查刀尖最低位置、刀架上表面与卡盘外缘的安全距离、压紧螺钉操作空间以及换刀时扳手是否会碰到工件或主轴。

　　从建模表达角度，该模型适合用于刀夹具结构学习、小型车床附件设计和工装方案演示。长基座、夹紧轮、刀槽和定位凸台之间的关系清晰，能够体现机械夹具中定位、夹紧、导向和避让四个基本要素。结构虽不复杂，但对安装面平面度、夹持面平行度、刀具中心线高度和紧固件布局都有明确要求，正适合作为机床辅具设计时的参考结构。
