手动车床车刀对中定心工装夹具

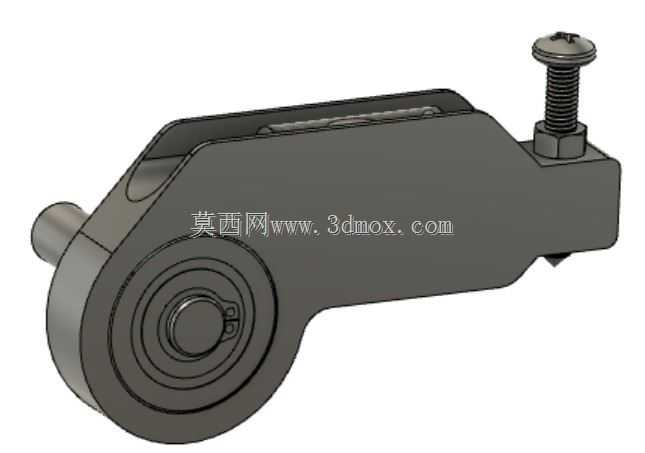

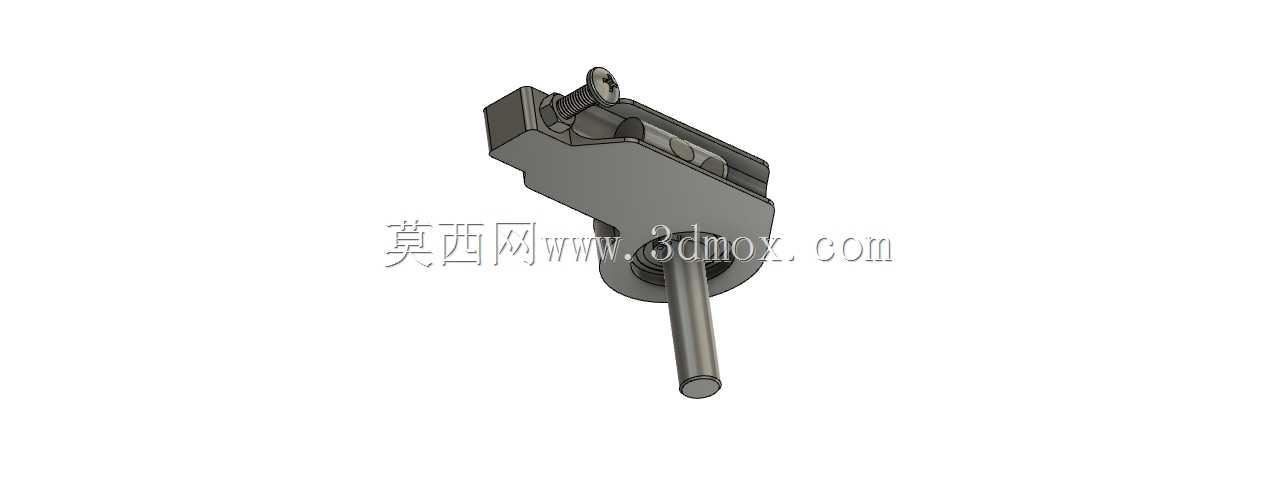

　　在普通卧式车床的日常装刀环节里，车刀刀尖与主轴回转中心的高度重合度，直接决定了端面车削、外圆精车以及切断工序的加工质量。不少车间操作工在装夹焊接车刀、可转位刀片时，习惯靠目视或者拿钢皮尺粗略比对尾座顶尖高度，一旦刀尖高于中心过多，车削端面走到中心位置时会残留小凸台，严重时崩碎刀片刃口；刀尖低于中心则会让实际工作前角变小，切削阻力陡增，细长轴加工时还容易出现扎刀让刀的问题。这套车头定心工具就是针对手动车床快速对刀场景开发的专用辅具，整体采用悬臂式紧凑结构，一端设置带深沟球轴承的滚动抵靠轮，另一端配置可调高度的锁紧螺钉与刀尖抵接支点，使用时不需要复杂的百分表找正流程，就能快速把车刀刀尖调整到主轴中心高度。

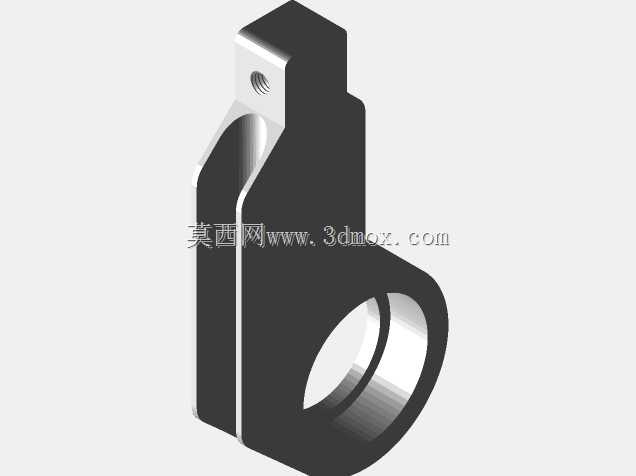

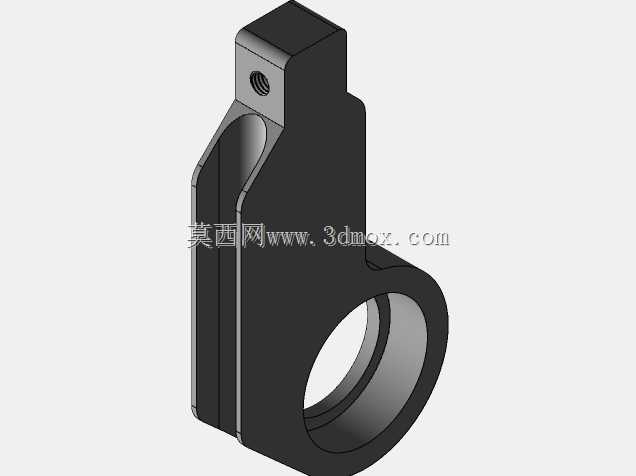

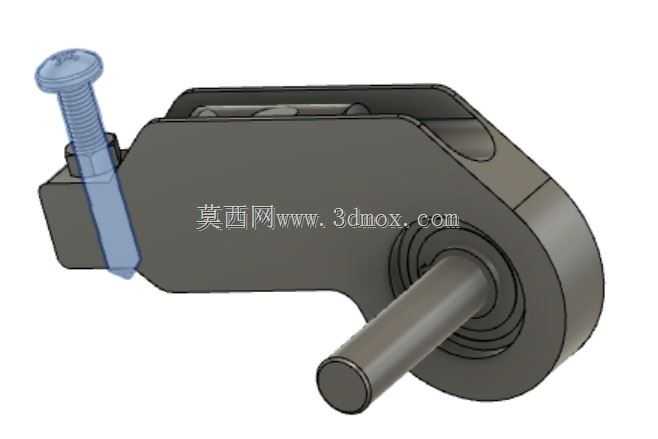

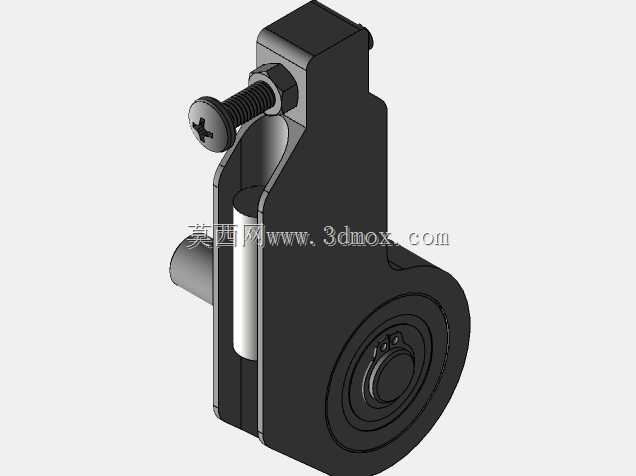

　　从结构布局来看，工装主体采用弯折钢板焊接后整体铣削成型，主体轮廓做了变截面过渡，靠近轴承轮的一端厚度加大，用来承受抵靠时的径向载荷，延伸向刀架侧的臂身逐步收窄，既保证整体刚性，又避免和四方刀台、卡盘卡爪发生运动干涉。轴承端选用6200V系列深沟球轴承，轴承外径30mm、内径10mm、宽度9mm，轴承内圈与芯轴采用过盈配合，压装过盈量控制在0.02mm，外圈可以灵活转动，当工装抵靠在车床主轴端面或者卡盘基准面上时，滚动接触不会划伤主轴配合面，转动过程也没有卡滞虚位。工装另一端的调节组件由六角锁紧螺母、全螺纹调节螺钉和硬质合金抵接点组成，螺钉螺纹采用标准公制粗牙，进给调节分辨率适中，操作工拧动螺钉时可以微量改变刀尖支点的上下位置，锁紧螺母在高度调好后背紧，防止切削振动导致螺钉松动移位。

　　实际现场使用逻辑非常贴合普通车工的操作习惯：先把待装夹的车刀预紧在四方刀架上，不需要完全锁死刀台螺栓，取一块厚度10mm的标准平行垫铁或者已知厚度的淬硬碎片，卡在卡盘三爪之间，让垫铁上表面刚好处于主轴中心高度的基准位置；随后把这套定心工装的轴承轮抵在车床车头的主轴基准端面上，让工装臂身水平搭在刀架区域，调整臂身角度让末端的硬质合金支点轻轻压在车刀刀尖附近，随后微调车刀下方的垫片厚度，直到工装臂身完全处于水平状态——操作工可以靠工装顶面的加工平面配合普通水平泡快速判断水平度，不需要反复移动尾座顶尖比对。当臂身水平时，刀尖的高度就和主轴回转中心完全重合，此时直接锁紧刀架的压紧螺栓，再取下工装和垫铁，即可完成对刀。整个过程比传统试切端面找中心的方式节省大量辅助时间，新手操作工也能快速掌握对刀精度，避免因为人为目测误差导致的刀尖崩损。

　　从安装边界和适配性来看，整套工装的臂长控制在普通小型手动车床的刀架行程范围内，轴承轮外圆到末端螺钉支点的中心距经过优化，既可以适配C06系列小型仪表车床，也能在CA6140一类的普通卧式车床上使用，工装整体厚度小于四方刀台的刀具装夹开口间隙，不需要对车床本身做任何改装，使用时直接手持抵靠即可，不用固定在刀架或者中拖板上，不存在和卡盘旋转件发生干涉的风险。结构设计上特意把所有棱角做了倒钝处理，轴承端的芯轴端部做了沉头封装，没有突出的尖锐零件，车间现场拿取使用时不会划伤手部。调节螺钉的行程覆盖了常用焊接车刀、可转位外圆车刀、切断刀的刀尖高度调整范围，哪怕刀架垫片累积误差较大，也能通过螺钉进给量适配不同的对刀基准。工装主体的发黑表面处理可以在车间油污环境下长期防锈，轴承端预留了简易注油间隙，日常维护只需要定期在轴承缝隙滴注少量机油，就能保证外圈转动灵活，长期使用后轴承出现磨损也可以直接压换同型号标准件，没有非标定制配件的维护成本。

　　这套工装解决的核心痛点，是中小批量加工、修配车间里频繁换刀时的对中效率问题，尤其在多品种小批量的修配生产中，一天之内需要反复更换外圆刀、端面刀、切断刀、螺纹刀，每把刀都靠试切找正会耗费大量工时，还会产生不少试切废料。用这套定心辅具，换刀对中可以在十几秒内完成，刀尖高度一致性可以稳定控制在0.02mm以内，完全满足普通车削的精度要求，避免了刀尖过高崩刃、过低扎刀的常见工艺问题，是手动车床操作工位非常实用的辅助工装。
