福特复古车型圆形橡胶防滑踏板结构

　　该圆形踏板主要面向老式乘用车后备厢区域的辅助踩踏场景，对应车辆后围泥污区附近的操作位置，乘员在取用后备厢内物品、翻折临时座椅或进入后部置物空间时，可借助该踏板完成踩踏借力。踏板直接暴露在轮拱后侧与后保险杠内侧的交界区域，日常使用中会频繁接触鞋底带入的泥沙、雨水以及路面飞溅物，因此结构设计优先考虑踩踏摩擦、污物排出和长期受压后的形态保持。

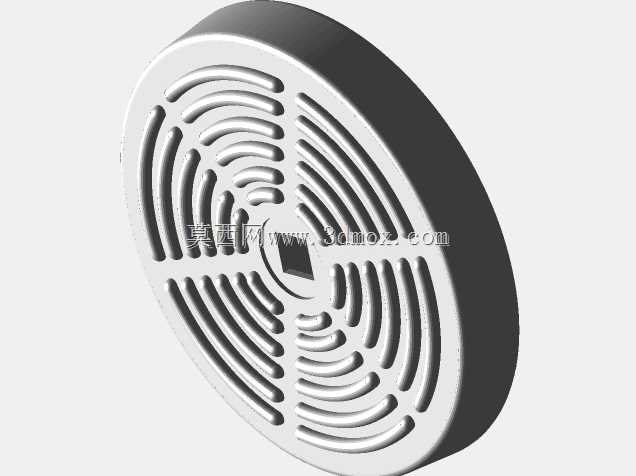

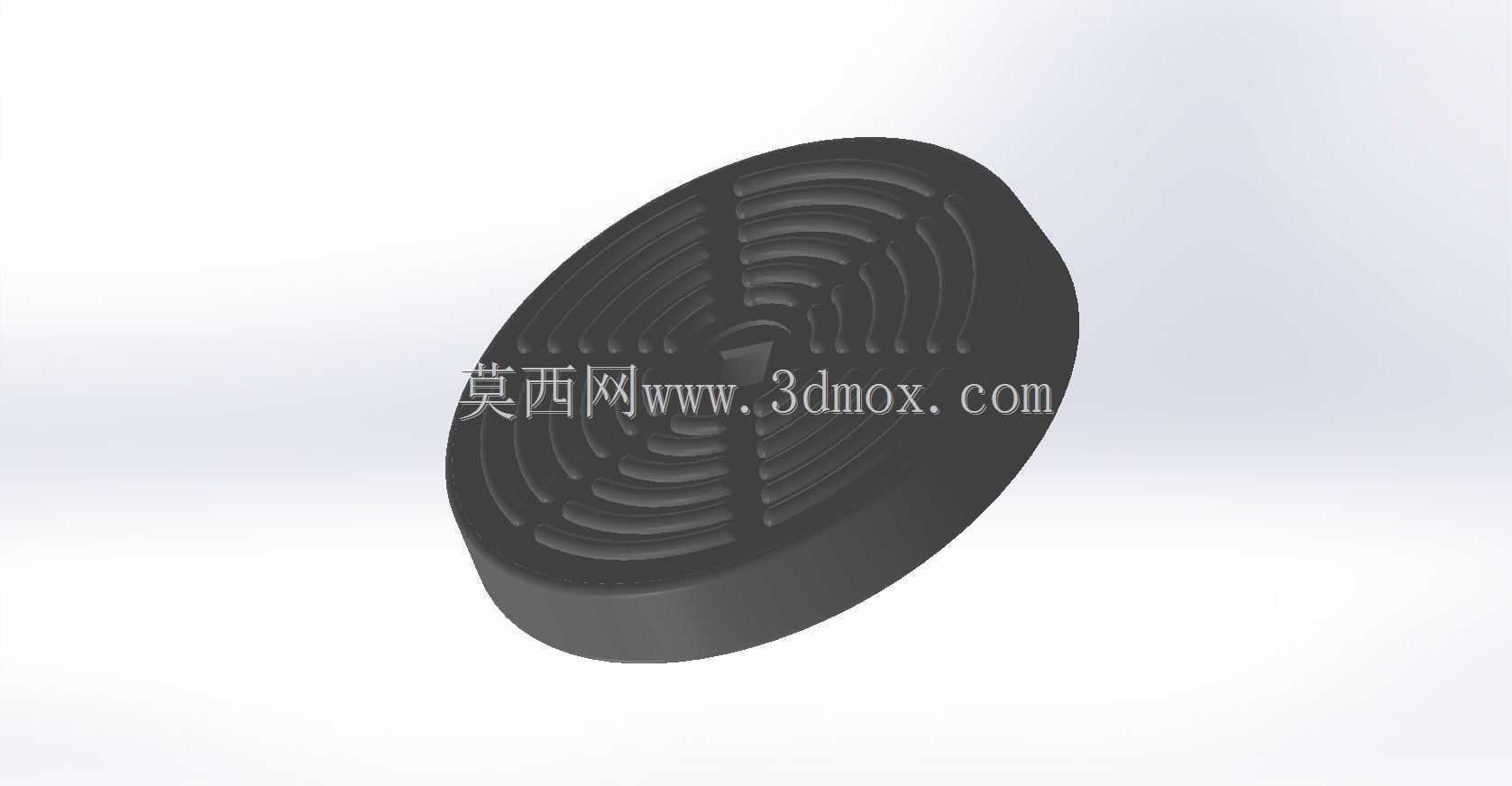

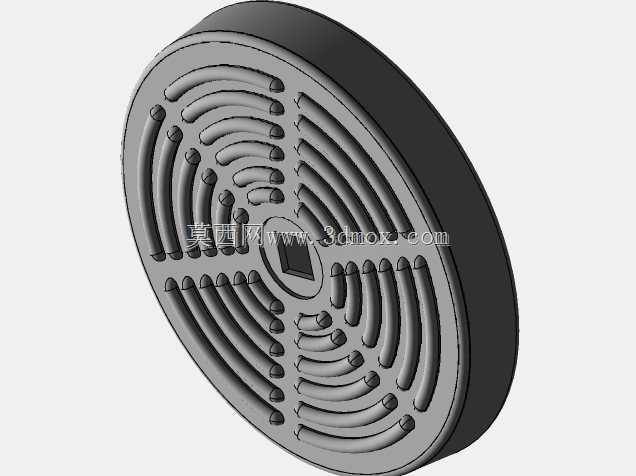

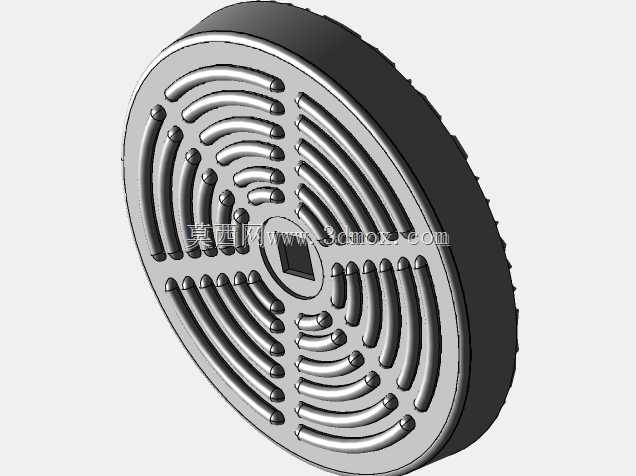

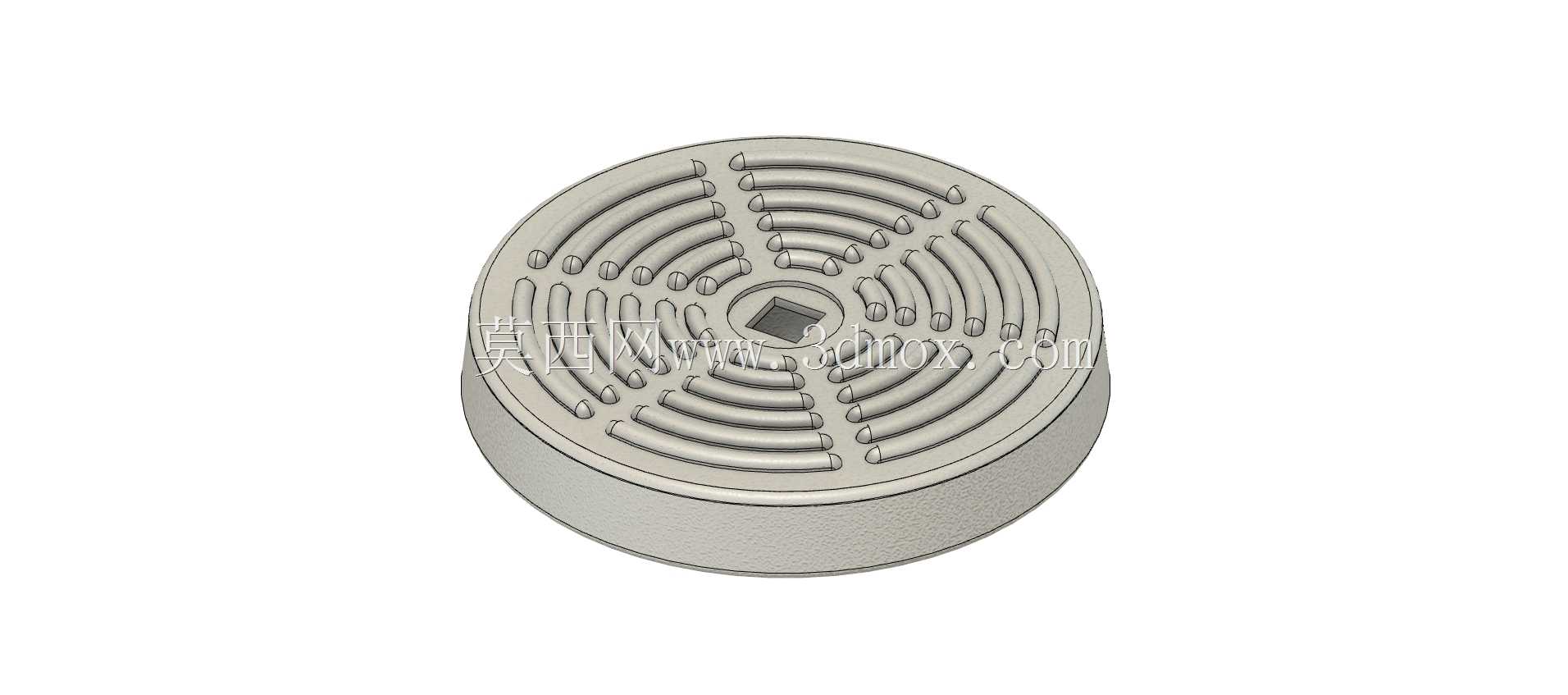

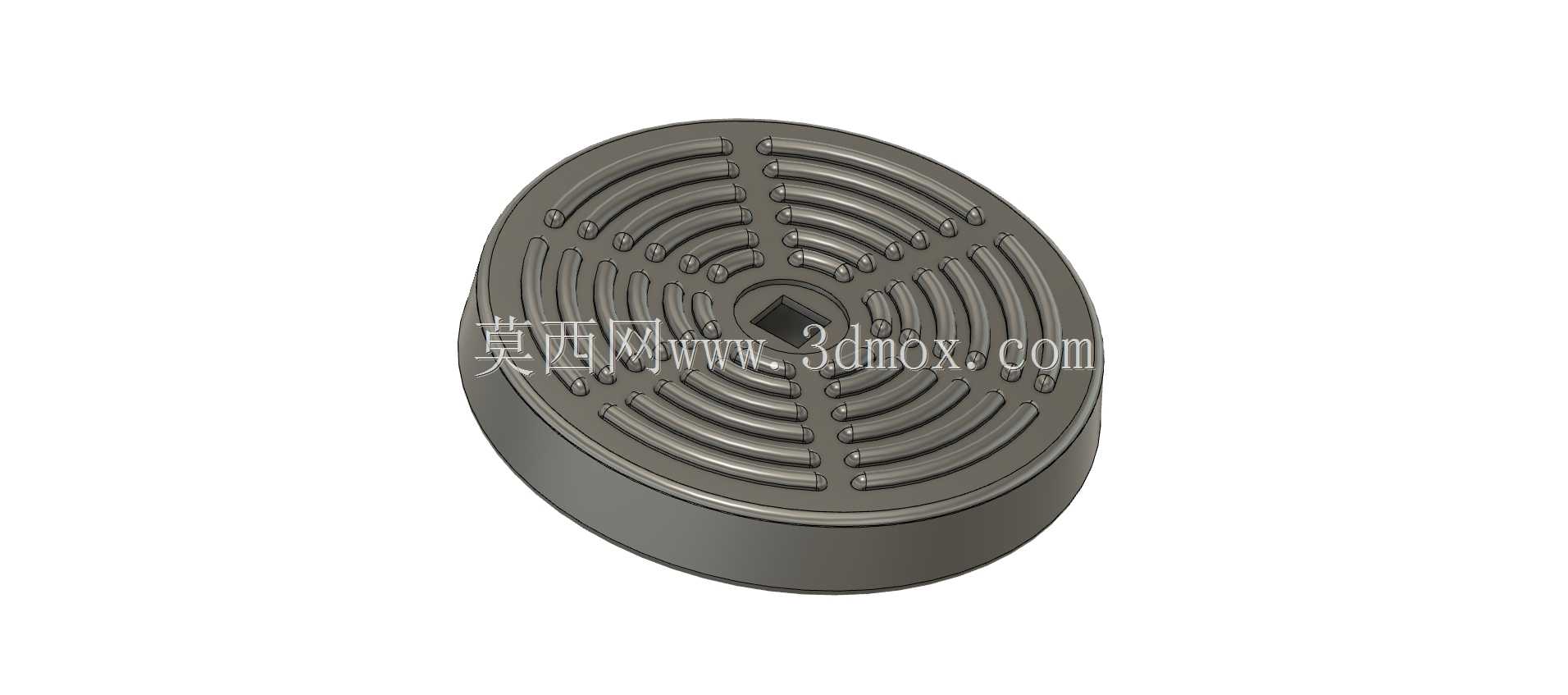

　　从外形上看，踏板整体采用扁圆厚块构型，外缘做连续圆弧过渡，没有尖锐棱角，既避免鞋底侧向剐蹭时卡滞，也能在狭小安装空间内降低与周边钣金、内饰板发生干涉的概率。踏板正面布置多圈同心弧形防滑纹，纹路沿圆周方向分段展开，并由十字形加强筋将踩踏面划分成若干区域。这种纹路并非单纯装饰：纵向和横向沟槽在鞋底压下时可切断水膜，泥沙进入沟槽后也能随脚部动作向外排出，从而在湿滑、沾泥条件下仍保持足够摩擦。沟槽深度需要兼顾防滑效果与橡胶成型，过深会造成清模困难和局部应力集中，过浅则在磨损后很快丧失抓附能力。

　　踏板本体具有一定厚度，侧壁接近直壁并在底部保留圆角，适合通过模压方式成型。橡胶类材料在受压时依赖整体体积变形吸收冲击，厚壁结构可以让踏板在鞋底集中载荷下产生适度弹性变形，同时避免薄件出现翻边、卷边或永久压痕。正面十字筋既参与防滑，也相当于踩踏面的加强骨架，能够把局部载荷分散到整个圆面，减少长期单点踩踏造成的凹陷。圆弧外圈则形成封闭承载边界，使踏板在受到斜向力时不易翘曲。

　　安装边界方面，圆形轮廓适用于后备厢钣金或内饰支架上的近似圆形安装位，设计时需重点核对踏板外径、厚度与周边折边、螺栓头、线束及密封胶条之间的间隙。由于该区域靠近车身后部泥污区，踏板背面与支撑面之间应保留稳定贴合关系，避免出现过大悬空区；若采用卡接、嵌装或压板固定，需要在三维数模中检查装配行程，确保橡胶件压缩后不会把周边饰板顶起。踏板正面应略高于周围支撑面，但突出量不宜过大，否则人员搬动物件时容易绊挂；突出量过小，则鞋底无法充分接触防滑纹，踩踏功能会被弱化。

　　建模时可先建立圆盘基础实体，再按踩踏面分区切除环形沟槽和十字槽，沟槽底部统一设置小圆角，防止橡胶件在反复弯折时产生裂纹。外圈侧壁与底面交接处也应保留脱模圆角，若后续需要开模，还应沿脱模方向检查侧壁拔模角度，避免纹理区域形成倒扣。对于结构工程师而言，这类零件虽然外形简单，但纹理间距、筋宽、槽深和厚度之间需要平衡：筋条过宽会降低排水排泥能力，筋条过窄则容易在砂石摩擦下崩边；圆盘过厚会增加材料占用并使脚感偏硬，过薄又会导致支撑不足。

　　在整车装配关系中，该踏板属于人机操作辅助件，不承担主承载结构任务，但使用时会承受人体部分体重和鞋底冲击，因此定位必须可靠，表面摩擦必须稳定。圆形方案相比方形踏板更适合弧形车身钣金和狭窄后围空间，也更容易与复古车型的圆润外观相协调。后续若衍生方形版本，可沿用相同的防滑纹理逻辑，但需要重新核对四角与周边件的间隙，并针对角部应力集中调整圆角和筋条布置。
