三辐式简易车辆转向操控盘结构

项目分类:汽车 发布时间:2022-05-03 ID:619281
  • 三辐式简易车辆转向操控盘结构
  • 三辐式简易车辆转向操控盘结构
  • 三辐式简易车辆转向操控盘结构
  • 三辐式简易车辆转向操控盘结构
  • 三辐式简易车辆转向操控盘结构

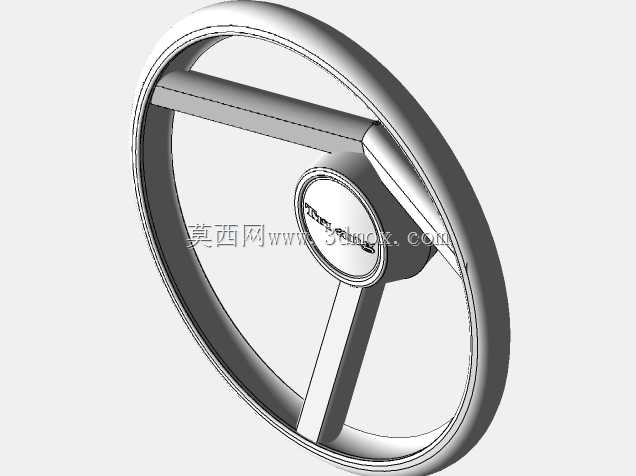

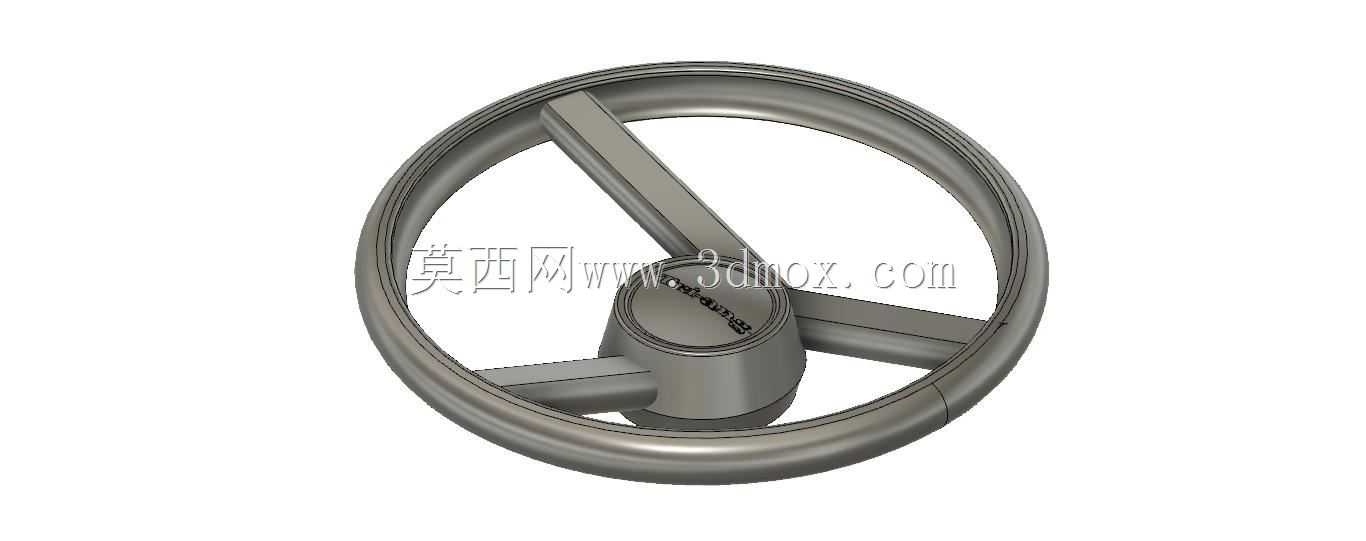

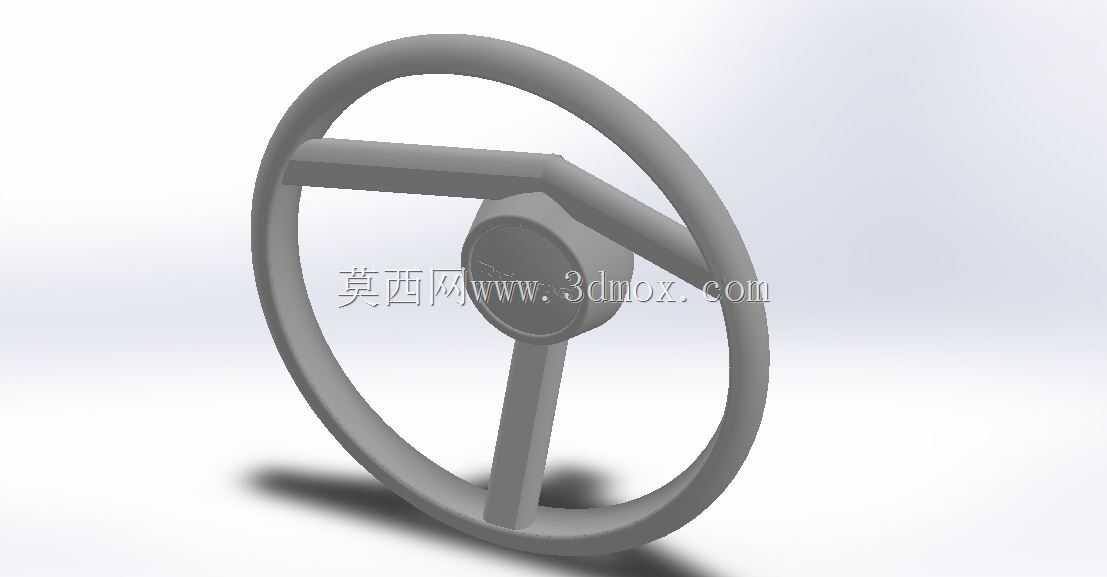

  该转向盘采用三辐支撑布局,轮缘为连续闭合圆环,三根辐条从中心轮毂区域向外延伸并与轮缘内侧相接,其中一根辐条大致指向六点钟方向,另外两根分布在轮缘上半区,形成稳定的三角传力路径。与常见两辐或四辐乘用车方向盘相比,这种结构在低成本休闲车辆、儿童踏板车、简易改装车和教学样机中更容易制造,模具动作简单,管材或注塑件成型后不需要复杂的局部加强。轮缘截面保持均匀过渡,握持区域没有额外包覆纹理,模型重点表达骨架几何关系,适合在方案阶段校核转向柱周围空间、腿部通过性以及仪表台干涉情况。

  从实际使用场景看,这类转向盘并不追求高速车辆上的多功能按键、安全气囊安装空间和复杂吸能结构,而是服务于低速、轻载、短距离操控的车辆平台。儿童踏板车使用时,驾驶员手部力量较小,转向盘直径不能过大,轮缘位置需要与座椅、前叉和踏板区域保持合理距离;休闲三轮车或自制小车改装时,中心轮毂需要能够适配转向轴端部,常见方式是通过圆柱孔、键槽、紧定螺钉或焊接套筒传递扭矩。模型中的中心凸台提供了布置轴套和紧固件的基础体积,工程深化时可在凸台端面增加沉孔、锁紧螺母空间或销孔,使转向盘在反复左右转动时不发生松脱。

  结构设计上,三辐布置的优势在于受力路径直接。轮缘受到驾驶员切向力后,载荷通过最近的辐条传递到中心轮毂,三角分布能够降低单根辐条承受的弯矩。若采用金属圆管弯制,轮缘可由整管弯曲后焊接闭合,辐条使用同规格或稍小规格管材与轮缘、中心套筒焊接;若采用塑料注塑,则需要在辐条与轮缘交接处设置圆角,避免材料填充时产生明显熔接痕和应力集中。中心轮毂区域应保留足够壁厚,因为转向扭矩最终集中在轴连接位置,薄壁凸台在频繁转向或受到冲击时容易出现孔口开裂。

  安装边界方面,转向盘的轴向位置决定了驾驶员手臂弯曲角度。低速儿童车辆通常要求手部不过度前伸,转向盘平面可相对垂直方向略微后倾,使手腕在自然握持时保持放松。中心孔轴线必须与转向柱轴线重合,轮毂后端与转向轴护套、灯光开关或紧固件之间应预留装配间隙。轮缘外径过大时会增加占用空间,并可能在最大转角处触碰腿部或车身覆盖件;外径过小则会降低转向力矩杠杆,使转向手感变重。三辐结构中下方辐条在直行状态下朝向驾驶员腿部,设计时应确认其端部与大腿、围裙或护板之间留有安全距离,避免颠簸时发生磕碰。

  建模处理时,轮缘适合以扫掠方式生成,沿圆形路径使用一致的圆形或略带椭圆的截面,保证握持厚度连续。辐条与轮缘相接位置不宜采用尖锐相贯线,应通过圆角或合并实体形成平滑过渡,这不仅有利于外观,也对应铸造、注塑和焊接工艺中的补强要求。中心轮毂可建成阶梯圆柱,前段用于外观收口,后段用于容纳转向轴和固定件;若后续需要工程出图,可在轮毂内补充孔特征、键槽和端面倒角。轮缘、辐条和轮毂作为整体模型表达时,能够直观检查转向盘在整车坐标系中的姿态,也便于将其导入前叉、转向轴和车架总成中进行干涉验证。

  在样机验证阶段,这类部件需要重点关注三类问题:一是中心连接的抗扭能力,转向盘不能在轴上空转;二是轮缘和辐条在侧向冲击下的变形量,尤其儿童车辆要避免突出结构形成危险点;三是握持边界与人体尺寸的匹配,轮缘高度、倾角和距离座椅的位置应配合整车骑行姿态。通过三维模型先行确认这些几何关系,可以减少实物试装时对转向柱长度、轮毂孔径和护板外形的反复修改,使简易车辆转向系统在低成本条件下仍具备清晰的装配逻辑和可靠的操控功能。
