微型精密台虎钳小型夹持工装

　　这类微型台钳主要面向小件精密加工、手工修配和实验装夹场景，常见于仪表零件二次加工、钟表及小型五金件修整、试样打磨、钻孔定位、微型铣削辅助固定等工况。它的核心价值不在于承担大吨位切削载荷，而是在有限台面空间内提供稳定、可调、重复定位方便的夹持能力，尤其适合加工尺寸小、刚性弱、容易被普通大型虎钳压伤的零件。

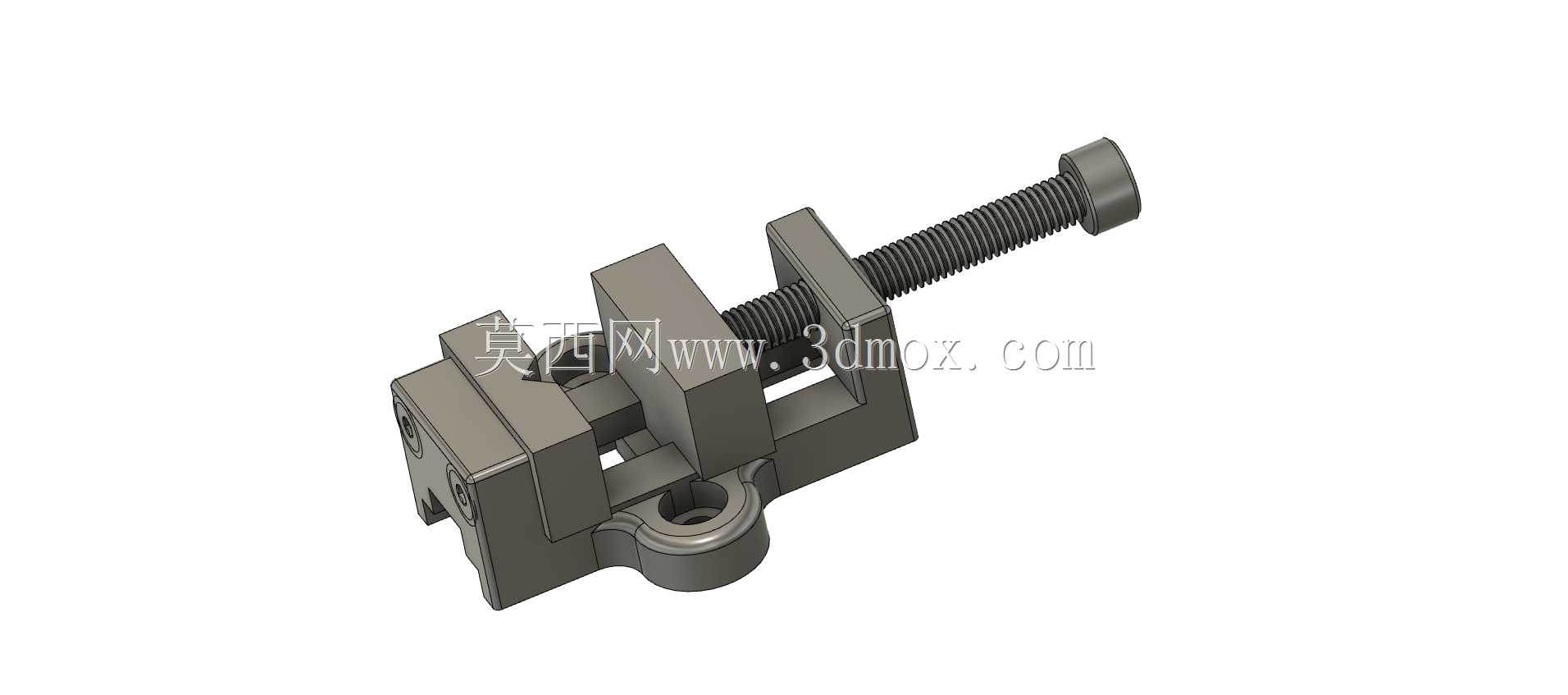

　　从结构上看，钳体采用固定钳身与活动钳身配合的经典布局，活动部分通过丝杠驱动沿导向面平移。丝杠端部设置旋转手轮或施力端头，转动后将圆周运动转化为钳口直线进给，从而实现开口宽度调节和夹紧力施加。导向部位需要控制配合间隙，间隙过小会造成活动钳身移动迟滞，间隙过大则在夹持时产生上翘或偏转，影响被夹零件的基准面贴合。实际建模时，钳身导轨面、丝杠轴线和钳口夹持面之间的平行度、垂直度应作为重点约束处理。

　　钳口部分承担直接接触工件的功能。小型零件往往外形复杂、壁厚较薄，若钳口齿纹过深或夹紧力过大，容易在表面留下压痕，甚至使薄壁件产生弹性变形。因此该类台钳既可使用平钳口保护精加工表面，也可根据工件形状更换软钳口、V形钳口或成形钳口。对于圆柱类小轴、销钉、喷嘴、接插件等零件，V形结构能够提高对中性；对于板状零件，平钳口更有利于保证夹持面稳定。

　　底部结构预留了安装孔和回转或固定连接特征，可将台钳锁定在工作台、钻床台面、工装基板或检测平台上。安装边界设计时需要关注底座轮廓、螺栓孔间距、钳身高度以及丝杠伸出长度。丝杠在最大开口状态下会向钳体后方伸出较长距离，若设备周围空间狭窄，应提前校核手轮旋转半径和尾部干涉区域。底座孔位则应与常用工作台槽距或基板孔阵相匹配，避免出现装夹位置受限的问题。

　　在钻削小零件时，手持工件非常危险，微型台钳能够把零件可靠固定，使钻头进给方向与工件表面保持稳定关系。对于轻型钻孔、铰孔、攻丝和倒角工序，钳体高度不宜过高，过高会增加刀具悬伸和振动；但也不能过低，需要给夹具、压板和排屑留出操作空间。该模型中钳身整体低矮，重心靠近安装面，有利于减小夹紧和加工过程中的倾覆趋势。

　　在手工修配场景中，台钳不仅是固定工具，也是装配基准。比如对小型连杆、支架、壳体、销轴进行锉修时，工人需要让被加工面处于合适高度和角度，钳体的刚性决定了锉削力作用下工件是否抖动。固定钳身通常承担主要基准，活动钳身负责进给，两者在夹紧后应形成闭合受力回路。丝杠直径、螺距和端部支承方式会影响进给手感与自锁能力，细牙螺纹在微调开口时更易控制，但快速开合效率较低；粗牙螺纹移动更快，但精细夹紧时手感相对粗糙。

　　材料与工艺方面，钳身宜选用具有足够强度和减振性的铸铁或焊接钢结构，钳口可采用热处理钢件以提高耐磨性。小型化设计不能只追求外形紧凑，还要保证壁厚过渡合理，避免在夹紧力集中区域出现薄弱截面。丝杠与螺母区域应考虑润滑和防尘，金属切屑若进入导向面或螺纹副，会造成移动卡滞并加剧磨损。底座与工作台接触处应保持平整，若接触面存在翘曲，紧固螺栓后可能使钳身变形，进而影响钳口对齐。

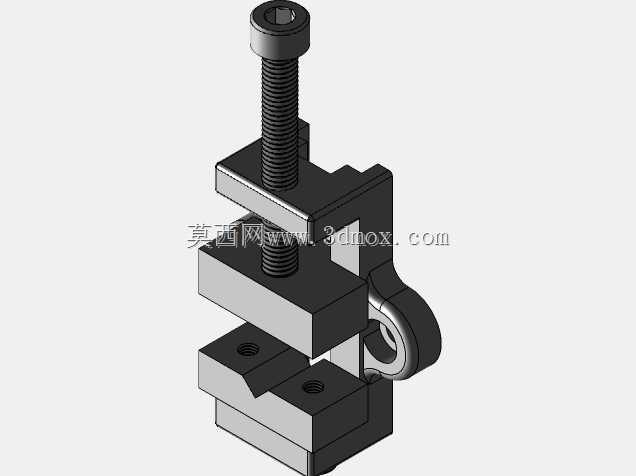

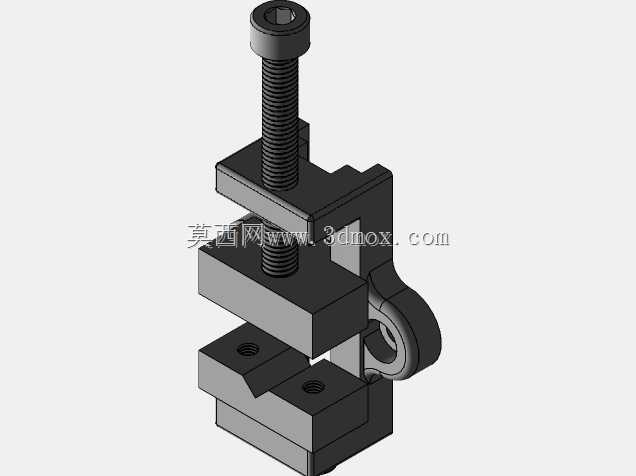

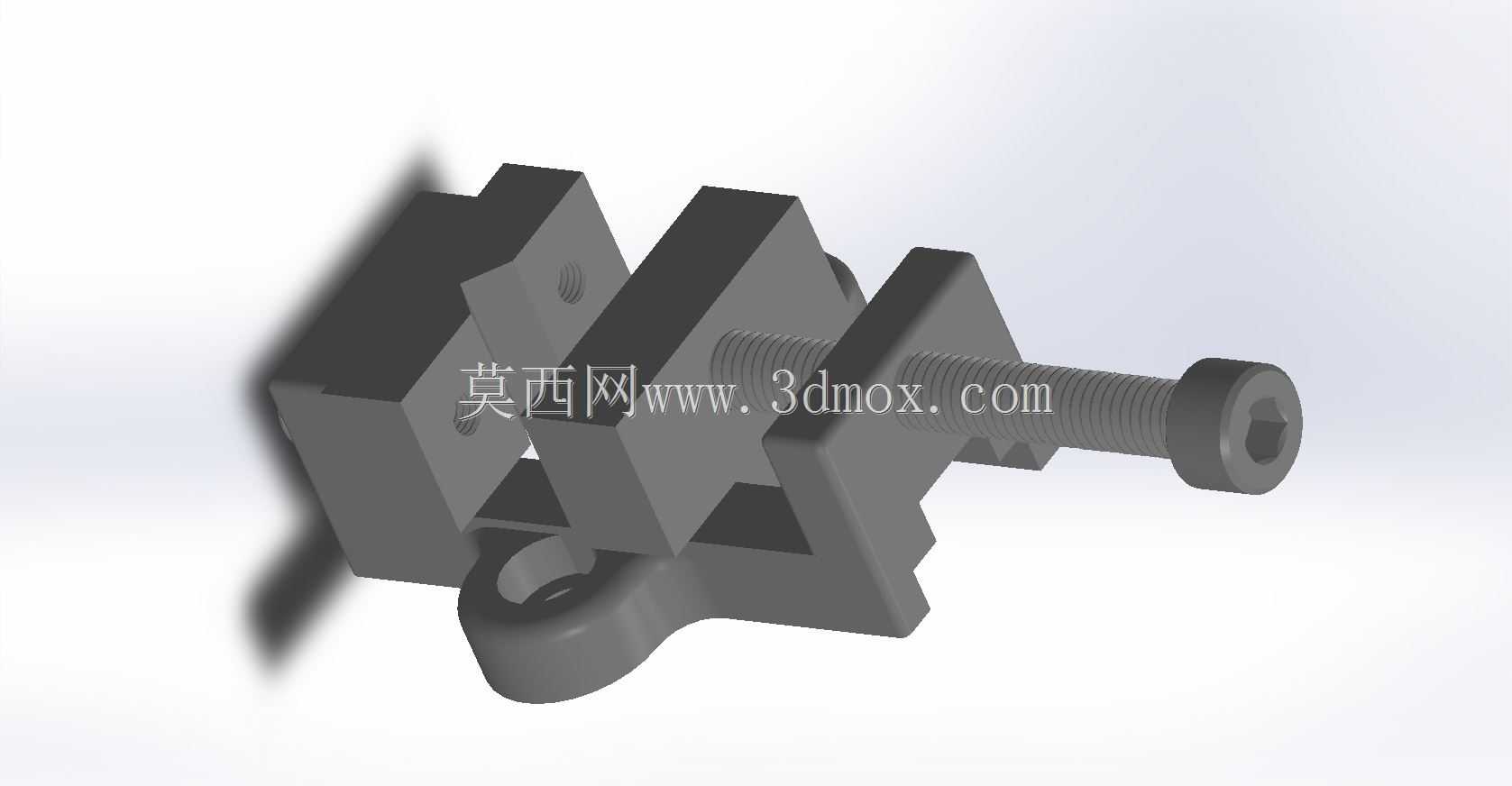

　　三维建模过程中，可先建立钳口夹持面、导轨运动方向和丝杠轴线这几组关键基准，再围绕基准完成固定钳身、活动钳身、丝杠、手柄、底座紧固件等细节。装配关系应体现真实运动：活动钳身沿导轨滑动，丝杠绕自身轴线旋转并限制轴向窜动，螺母或驱动部位将旋转输入转换为直线输出。对于工程图或加工制造，还需补充钳口闭合状态、最大开口状态、安装孔位置和运动极限位置，以便后续选型时判断工作台空间是否满足。

　　总体而言，该微型台钳适用于轻载、精密、多品种小件作业，其设计重点是紧凑体积下的夹持刚性、运动平顺性、安装便利性和钳口适应性。它不是大型机床重载虎钳的缩小替代，而是针对小零件操作场景的专用夹持工装，在试制车间、仪表维修、教学实训和精细加工工位中具有明确的实用价值。
