轴类工件端面圆心快速找正划线工装

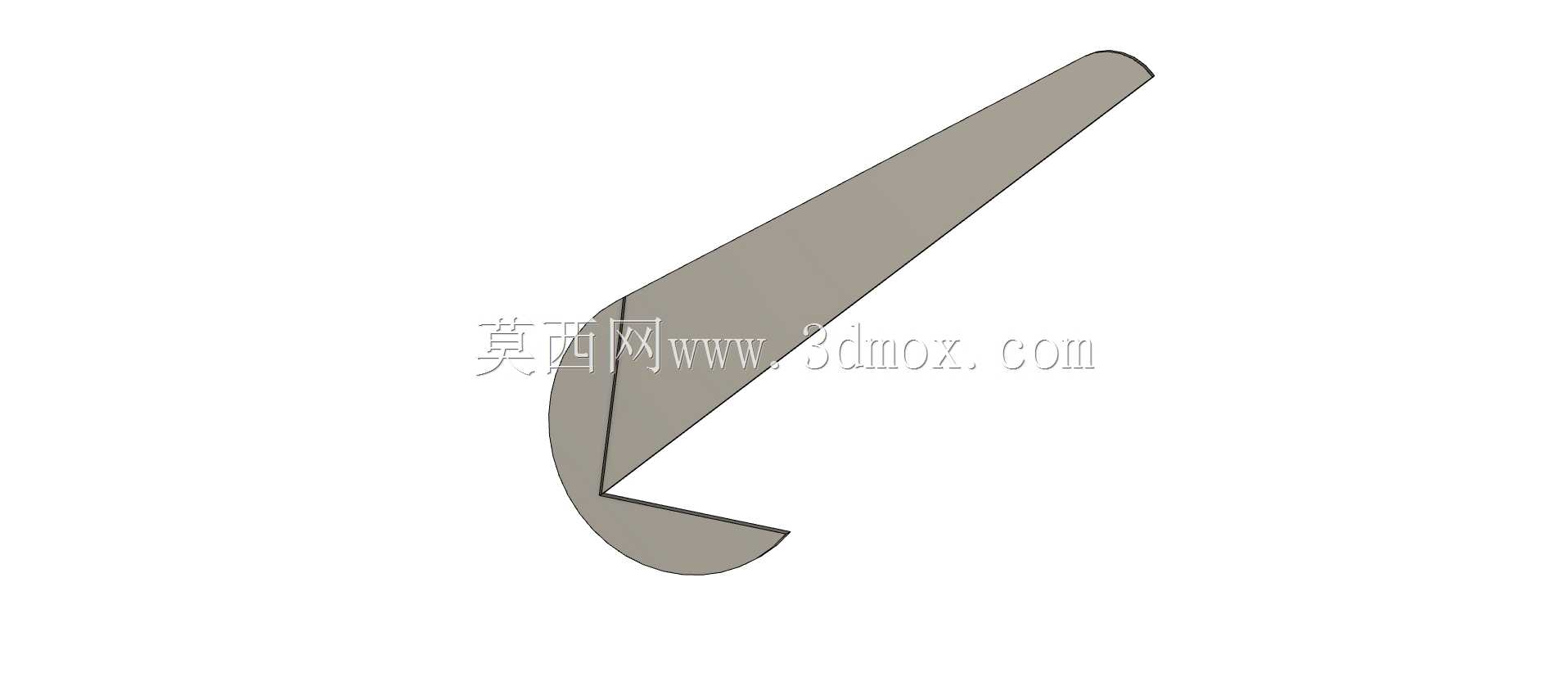

　　在普通车床的日常加工场景里，经常会遇到长轴、大直径圆棒或者异形截面坯料需要打中心孔的工序，这类工件要么吊装到划线平台上找正耗时久，要么自身重量大、V型块夹持后容易窜动，传统用高度尺反复试测、分中打点的操作，往往要反复调整三四次才能把端面圆心偏差控制在0.1mm以内，遇到赶工的修配单件，辅助工时甚至比切削工时还长。这套找中心工具就是针对车间现场这类痛点设计的便携划线辅具，整体结构没有复杂的活动部件，主体是一块经过铣削、淬火处理的长条形合金钢板，一端加工出90度的内直角卡口，直角的两个邻边分别做了精准的垂直度修磨，卡口外侧延伸出半圆弧导向边，长板身从卡口端向外逐渐收窄成锥状，既减轻了手持重量，又能让划线基准边始终贴紧工件外圆。

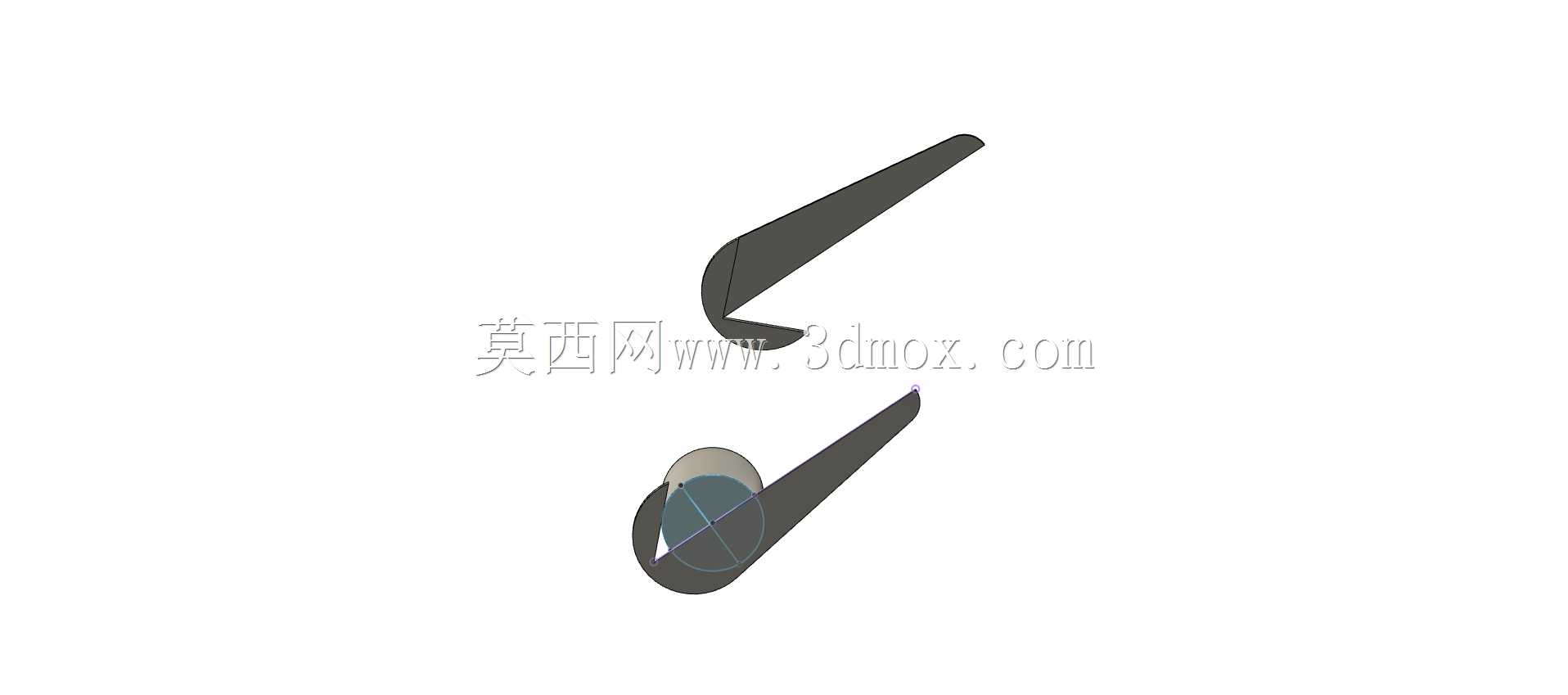

　　从实际使用逻辑来看，这套工具的工作原理完全依托几何定中特性：当90度直角卡口的两个内侧边同时抵靠在圆形工件的外圆柱面上时，直角顶点的指向必然穿过圆截面的圆心，作业时只需要先把工具卡口卡在轴件端面外缘，让两个直角边都和外圆母线完全贴合，随后沿着长板身的直边划第一条过圆心的直线，之后把卡口绕工件外圆旋转大约四分之一周，再次贴靠外圆划出第二条直线，两条线的交点就是端面的精确中心，整个操作不需要读数、不需要换算，哪怕是刚入行的学徒也能在十几秒内完成分中。在结构设计的细节上，长板身的厚度控制在3mm左右，这个尺寸既保证了划线时钢尺或者划针可以紧贴板边不会晃颤，又不会因为板身过厚导致贴靠工件时出现干涉；

　　端部的半圆弧轮廓和90度直角卡口做了平滑过渡，没有尖锐的应力集中棱角，淬火后整体硬度达到HRC48-52，日常和铸钢、热轧棒料磕碰也不会出现卷边、变形，长期使用后直角边的磨损量可以控制在很小范围。它的适用边界覆盖了车间绝大多数轴类加工场景：直径20mm到200mm的圆钢、六角棒、方形截面坯料都可以使用，针对方形截面工件，只需要把直角卡口先后贴靠相邻的两个侧边，两次划线的交点同样能快速锁定端面中心，不需要再用角尺反复比对边距。和传统的划线平台分中方式相比，这套工具完全摆脱了对大型平台、高度尺的依赖，大型长轴不需要二次吊装转运，直接在车床床身、料架上就可以完成找中心划线，尤其适合机修车间、单件小批量加工的工段，

　　在重型轴件补焊后重新打中心孔、非标备件测绘复刻、长轴校直后重新确认基准的工序里，能大幅降低辅助作业的劳动强度。建模时重点还原了直角卡口的形位公差配合关系，长板身的锥度收窄轮廓、端部半圆弧的相切过渡都做了全参数化约束，直角两个工作面的垂直度、长板基准边和直角角平分线的同轴度都在草图里做了关联标注，后续如果要适配更大直径的工件，只需要调整卡口的开口延伸长度、板身整体长度参数就可以快速衍生出不同规格的变体，不需要重新绘制轮廓。工具整体没有突出的安装结构，完全依靠手持施压贴紧工件表面，板身末端做了圆角钝化处理，长时间手持划线也不会硌伤手掌，表面做了发黑防锈处理，车间油污、切削液溅到之后也不容易锈蚀，日常可以直接插在工具柜的量具插槽里，和划针、样冲配套存放，取用非常方便。在车床加工前的准备工序中，找正中心的精度直接决定了后续中心孔的位置偏差，一旦中心偏离，轴件旋转后会出现外圆车削余量不均、顶尖孔偏载磨损的问题，这套工具通过刚性直角的几何定位，把人工找正的随机误差降到最低，两次划线的交点重复精度可以稳定在0.05mm以内，完全满足普通车削、磨削工序的基准要求，针对截面有小面积磕碰变形的坯料，只需要选择外圆完好的两个贴合点位，就可以避开缺陷区域完成圆心定位，容错性远高于单点接触的分中量具。
